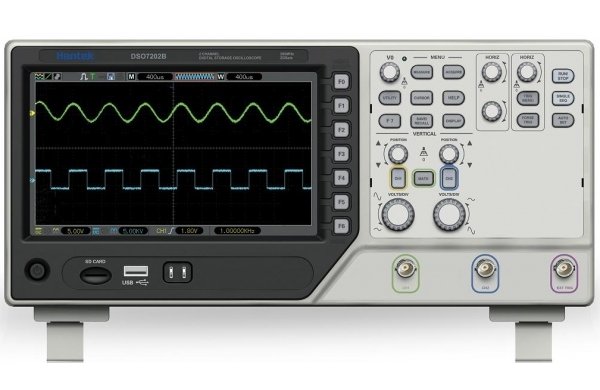

Характеристики серии DSO-4000B
- Отличный промышленный дизайн. Клавиши для каждого канала, времени, триггера, мультиметра
- Большой экран размером 7 дюймов с разрешением 800*480.
- USB 2.0 интерфейс, usb host, легко управляется с ПК
- Высокие частоты дискретизации - 500МГц.
- FFT , + , - , * , / ,X-Y, 23 вида автоматических измерений, проверка по шаблону
- Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами.
- Запись и сохранение сигналов
Спецификации
| Каналов | 2 |
| Аналоговая полоса пропускания | 60 МГц |
| Время нарастания (Rise Time) | 5.8 нс |
| Входной импеданс | 1M |
| Входная чувствительность | 10мВ/деление до 5В/деление |
| Режим входа | AC (закрытый), DC (открытый) and GND (земля) |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | 30В |
| Дискретизация реального времени | 500 МГц |
| Диапазоны времени | 4 нс/деление до 40 с/деление |
| Память | 40К замеров |
| Точность временной задерджкм | 50ppm |
| Точность усиления по DC | +- 3% для диапазона |
| Режимы триггера | Фронт, Длительность импульса, Альтернативный |
| Параметры | Время задержки: 100нс-10с Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz EXT(типично) 200мВ от DC до 100MHz EXT/5(типично) 1В от DC до 100MHz HF Reject: ослабляет сигнал выше 80kHz Дапазон уровня триггера CH1,CH2: +-8 делений от центра экрана EXT: ±-5В EXT/5: ±50В Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.2div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) EXT/5: ±-(6% установленного значения + 400mV) Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с |
| Автоматические измерения | Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Экран | TFT ЖК 7 дюймов 800 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
| Размеры | 313мм х 108мм (глубина) х 142мм (высота) |
| Вес | 2.08 Кг |
| МОДЕЛЬ | Каналов | Полоса | Частота | Память | Примечание |
| DSO-5062B | 2 | 60 МГц | 1 ГГц | 1 М | |
| DSO-5102B | 2 | 100 МГц | 1 ГГц | 1 М | |
| DSO-5202B | 2 | 200 МГц | 1 ГГц | 1 М | |
| DSO-4072C | 2 | 70 МГц | 1 ГГц | 40 K | генератор СПФ до 25 МГц |
| DSO-4102C | 2 | 100 МГц | 1 ГГц | 40 K | генератор СПФ до 25 МГц |
| DSO-4202C | 2 | 200 МГц | 1 ГГц | 40 K | генератор СПФ до 25 МГц |
| DSO-5072P | 2 | 70 МГц | 1 ГГц | 40 K | |
| DSO-5102P | 2 | 100 МГц | 1 ГГц | 40 K | |
| DSO-5202P | 2 | 200 МГц | 1 ГГц | 40 K | |
| DSO-5062BM | 2 | 60 МГц | 1 ГГц | 2 М | |
| DSO-5102BM | 2 | 100 МГц | 1 ГГц | 2 М | |
| DSO-5202BM | 2 | 200 МГц | 1 ГГц | 2 М | |
