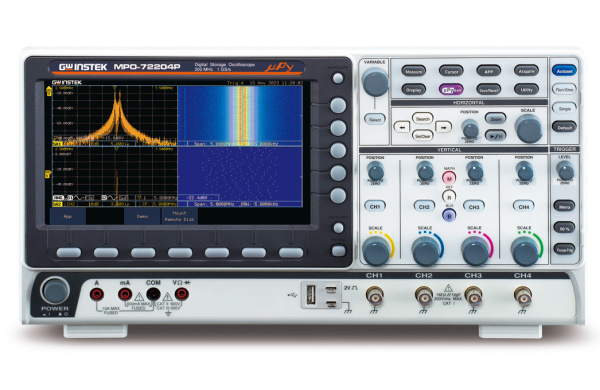

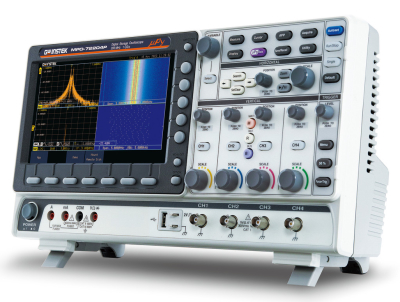

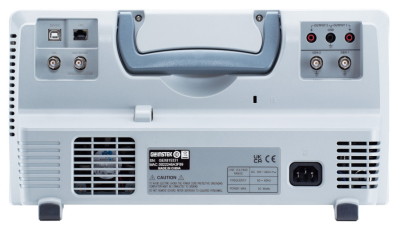

Особенности осциллографа цифрового запоминающего:
- Количество каналов: 2 (+Ext), 4;
- Полосы пропускания: 100 и 200 МГц;
- Максимальная частота дискретизации: 1 ГГц;
- Объем памяти: 10 М/кан;
- Выполнение скриптов Python (модели MPO-72102B, MPO-72104B – базовая версия; MPO-72202P, MPO-72204P – профессиональная);
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция Sin X/x;
- 38 видов автоматических измерений параметров, курсорные измерения;
- Режим автоизмерения временных задержек (8 параметров);
- Функция автоустановки параметров развертки, запуска;
- Функции математики: +, -, ×, ÷, встроенный редактор формул;
- Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
- Режимы растяжки окна, самописец и XY (кан 1, кан 3 / кан 2, кан 4);
- Декодирование последовательности интерфейсов: UART, I2C, SPI, CAN, LIN;
- Встроенный генератор (ФГ+СПФ): 2 канала, максимальная частота до 25 МГц (синус), 14 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
- Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление): до 1000 В/ ~700 В, до 10 А, до 5 МОм, базовая погрешность;
- 0,1 % (DCV), максимальная индикация «5.000»;
- Встроенный источник питания: 2 рег. канала (5В/ 1А), разрешение 0,1В, погрешность установки Uвых ±3%;
- Встроенный анализатор спектра: 0…500 МГц;
- Технология VPO: визуализация аналогового осциллографа (120.000 осц./с);
- Интерфейсы: USB 2.0, LAN;
- Цветной WVGA TFT-дисплей (20 см).
 |
 |
Технические характеристики осциллографа цифрового запоминающего:
| Параметр | Значение | |||
| MPO-72102B | MPO-72104B | MPO-72202P | MPO-72204P | |
| Канал вертикального отклонения | ||||
| Число каналов | 2 + Ext | 4 | 2 + Ext | 4 |
| Полоса пропускания (-3 дБ) | 0…100 МГц | 0…100 МГц | 0…200 МГц | 0…200 МГц |
| Ограничение полосы пропускания | 20 МГц | 20, 100 МГц | ||
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |||
| Погрешность установки (Коткл.) | ± 3 % (± 5 % при Коткл 1 мВ/дел) | |||
| Время нарастания | 3,5 нс | 1,75 нс | ||
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |||
| Максимальное входное напряжение | 300 Вскз, кат. I | |||
| Математика | +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |||
| Полярность | Нормальная, инверсия | |||
| Исполнение скриптов Python | Базовая версия (индекс «В»)* | Профессиональная версия (индекс «Р»)** | ||
| Канал горизонтального отклонения | ||||
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) | |||
| Погрешность установки Кразв. | ± 0,005 % (на каждом интервале ≥ 1 мс) | |||
| Режимы работы | Основной, Средний, Обнаружение пиков, Одиночный | |||
| Режим X-Y | Х – кан 1, 3; Y – 2, 4; разность фаз < 3° до 100 кГц | |||
| Синхронизация | ||||
| Источники синхросигнала | любой из каналов, линейная (Ext только в 2 кан. мод.) | |||
| Режимы запуска развертки | Автоколебательный, Основной, однократный (single Sequence) | |||
| Виды синхронизации | по фронту, рант, по длит. импульса, ТВ (video), по событию (1…65535), попеременно (ALT); тайм-аут; отложенная (4 нс…10 с), по шине; по ск. нараст./спада, пред- (10 дел.) и послезапуск (2,000,000 дел) | |||
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, АС, DC | |||
| Чувствительность синхронизации | 1 дел | |||
| Аналого-цифровое преобразование и сбор данных | ||||
| Разрешение по вертикали | 8 бит | |||
| Частота дискретизации | 2 кан. модель: 1 ГГц/канал 4 кан. модель: макс.1 ГГц/канал |
|||
| Интерполяция | Sin(X)/ x | |||
| Длина записи (максимальная) | 10 МБ/ на кан (29.000 сегментов) | |||
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…512), однократно | |||
| Максимальная скорость обновления | до 120.000 осц./с | |||
| Курсорные измерения | ||||
| Функции | ΔU; ΔT; 1/ΔT (ед. измерения сек., Гц, град.°, отношение %) | |||
| Автоматические измерения (38 параметров) | ||||
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе | |||
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза (°) | |||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||
| Анализатор спектра | ||||
| Диапазон частот | 0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована) | |||
| Полоса обзора | 1 кГц ~ 500 МГц (макс.) | |||
| Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ | 1 Гц ~ 500 кГц (макс.) | |||
| Диапазон установки опорного уровня | -50 дБм … +40 дБм (с шагом 5 дБм) | |||
| Единицы измерения уровня | дБм, дБВскз, линейное СКЗ | |||
| Положение по горизонтали | -12 дел. … +12 дел. шкалы | |||
| Вертикальная шкала | 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) | |||
| Средний уровень собственных шумов относительно 1 мВт | < -50 дБм, при 1 В/дел. и усреднении Avg: 16 < -70 дБм, при 100 мВ/дел. и усреднении Avg: 16 < -90 дБм, при 10 мВ/дел. и усреднении Avg: 16 |
|||
| Гармонические искажения | < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) | |||
| Тип представления результатов на экране | нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) | |||
| Тип детектора (график) | мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average) | |||
| Типы окон (БПФ фактор) | Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68) | |||
| Генератор сигналов произвольной формы (AWG) | ||||
| Диапазон частот | 0,1 Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) | |||
| Частота дискретизации | 200 МГц | |||
| Разрешение ЦАП | 14 бит | |||
| Число каналов | 2 | |||
| Амплитуда | 20 мВ …5 В п-п (на 50 Ом); 10 мВ … 2,5 В п-п (на выс.ом. нарг./ HighZ) | |||
| Максимальное разрешение | 1 мВ | |||
| Формы сигнала (14 типов) | Произв.(Arb), синус, прямоугольник., импульс/Pulse, пила, постоянное смещение/DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нараст./ спад, полусинус/ Haversine, кардио/ Cardiac | |||
| ВСТРОЕННЫЙ ЦИФРОВОЙ МУЛЬТМЕТР | ||||
| Постоянное напряжение/ DCV | ||||
| Пределы измерений | 50 мВ; 500 мВ; 5; 50; 500; 1000 В (6 диапазонов) | |||
| Погрешность | ± (0,1 % + 0,1 % от диапазона) | |||
| Максимальное разрешение | 0,01 мВ | |||
| Входное сопротивление | 10 МОм | |||
| Переменное напряжение/ ACV | ||||
| Пределы измерений | 50 мВ; 500 мВ; 5; 50; 700 В (5 диапазонов) | |||
| Погрешность | ± (1,5 % + 1,5 % от диапазона) | |||
| Полоса частот | 50…1000 Гц | |||
| Постоянный ток/ DCA | ||||
| Пределы измерений | 50 мА; 500 мА; 10 А | |||
| Погрешность | 50 мА 500 мА: ± (0,5 % + 0,1 % от диапазона); 10 А: ± (0,5 % + 0,5 % от диапазона) |
|||
| Чувствительность | >10 мА | |||
| Переменный ток/ ACA | ||||
| Пределы измерений | 50 мА; 500 мА; 10 А | |||
| Погрешность | 50 мА 500 мА (50 Гц… 1 кГц): ± (1,5 % + 0,1 % от диапазона); 10 А (50 Гц … 1 Гц): ± (3 % + 0,5 % от диапазона) |
|||
| Полоса частот | 50…1000 Гц | |||
| Сопротивление R | ||||
| Пределы измерений | 500 Ом; 5; 50; 500 кОм; 5 МОм | |||
| Погрешность | ± (0,3 % + 0,01 е.м.р.) | |||
| Проверка диодов | ||||
| Напряжение теста | 1,5 В (максимально) | |||
| Температура | ||||
| Диапазон измерений | -50 °C…+1000 °C | |||
| Максимальное разрешение | 0,1°С | |||
| Погрешность | не нормируется | |||
| ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ | ||||
| Число выходных каналов | 2 (кан 1/ кан 2) | |||
| Диапазон напряжения | 1,0…5 В / 1 А; 5 В...10 В / 0,5 А; 10 В…20 В / 0,25 А | |||
| Дискретность уст. Uвых | 0,1 В (регулировка во всем диапазоне) | |||
| Максимальный выходной ток | 1 А | |||
| Погрешность уст. Uвых | ± 3 % | |||
| Уровень пульсаций | 50 мВскз | |||
| Дополнительные возможности | ||||
| Интерфейс | USB, LAN | |||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с) | |||
| Память (запись/считывание) | 24 осциллограммы; 20 профилей настройки | |||
| Общие данные | ||||
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8х10 дел (разрешение 800 х 480) | |||
| Послесвечение экрана | 16 мс – 4 с (регулируемое) или бесконечность | |||
| Объем внутренней памяти | 100 М | |||
| Рабочие условия | 0°…+50°С, при относительной влажности ≤ 80% температуре ≤ 40°С; Влажность ≤ 45% при температуре ≤ 50°С |
|||
| Габариты | 384 х 208 х 127,3 мм | |||
| Масса | 3 кг | |||
Примечание:
* - Имеет APP приложения – Go/NoGo, DVM, DataLog (до 1000 ч), Digital Filter, режим FRA/Frequency Response Analyzer (ЛАФЧХ диаграммы Боде), Mask, Mount Remote Disk, режим Demo. Синхронизация и декодирование шин CAN-FD, USB2.0 (full speed).
** - Имеет APP приложения – Go/NoGo, DVM, DataLog (до 1000 ч), Digital Filter, режим FRA/Frequency Response Analyzer (ЛАФЧХ диаграммы Боде), Mask, Mount Remote Disk, режим Demo. Синхронизация и декодирование шин CAN-FD, USB2.0 (full speed), Flexray, I2S, USB-PD.
Внимание: для работы на шине SPI требуется модель, как минимум с 3-мя входными каналами.
