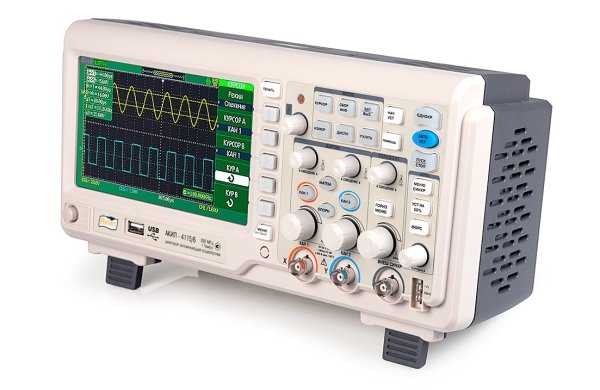

• Количество каналов: 2
• Полоса пропускания 25, 40, 60, 100, 150, 200 МГц
• Макс. частота дискретизации 2 ГГц – АКИП-4115/6, 500 МГц - АКИП-4115/1, все остальные модели 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
• Макс. объем памяти: 2 МБ; 32 кБ (АКИП-4115/1); 5 кБ (АКИП-4115/6)
• Интерполяция: Sin X/х, линейная
• 5 функций математики: сложение, вычитание, умножение, деление, БПФ придлине памяти 1кБ; усреднение (4 /16…128/ 256)
• Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
• Автоматические (до 32-х параметров) и курсорные ?-измерения
• Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
• Режимы: «покадровой» регистрации осциллограмм (запись ивоспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
• Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблоновдопускового контроля, выход сигнала «Годен/негоден»
• Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
• Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
• Интерфейс: USB 2.0 для управления и записи данных (2), RS-232
Технические данные :
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | 4115/3 | 4115/6 |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИ |
Число каналов | 2 | 2 |
| Полоса пропускания (-3 дБ) | 0…60МГц | 0…200МГц | |
| Коэф. отклонения (К откл. ) |
2 мВ/дел…10 В/дел | ||
| Погрешность уст. К откл |
± 3% | ||
| Время нараст. (не более) | 5,8 нс | 1,8 нс | |
| Входной импеданс | 1 МОм/17 пФ | ||
| Макс. вх. напряжение | 400 В пик-пик (х10); кат | ||
| Связь по входу | Открытый, закрытый, земля | ||
| Коэффициент деления | 1х, 10х, 100х, 1000х | ||
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Каналы 1, 2, внешний | |
| Режимы запуска развертки | Автоколебательный, ждущий | ||
| Виды синхронизации | Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT) |
||
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
Разрешение по вертикали | 8 бит | |
| Макс. частота дискретизации |
1 ГГц – 1 канал, 500 МГц – 2 канала | 2 ГГц – 1 канал, 1 ГГц – 2 канала |
|
| Эквив. частота дискретиз | 50 ГГц на канал | ||
| Объем памяти на канал | |||
| - быстрая память | 20 кБ (40 кб при объед. каналов) | 5 кБ | |
| - длинная память | 1 МБ (2 МБ при объед. каналов) | - | |
| Режимы сбора данных |
Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел) |
||
| КУРСОРНЫЕ ИЗМЕРЕНИЯ |
Режимы | ручной, автоизмерения, слежение (трэк) | |
| Виды измерений | U; T; 1/T | ||
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ |
По вертикали | Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» | |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
||
| Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | ||
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления |
|
| Математика | Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
||
| Документирование результатов |
Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения. |
||
| ОБЩИЕ ДАННЫЕ |
ЖК-дисплей | TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел); | |
| Напряжение питания | 100…240 В (? 10 %), 50 Гц | ||
| Габаритные размеры | 339 × 148 × 110 мм | ||
| Масса | 2,4 кг | ||
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2), руководство по эксплуатации (1), ПО EasyScope3.0/АКИП (1CD) |
||
