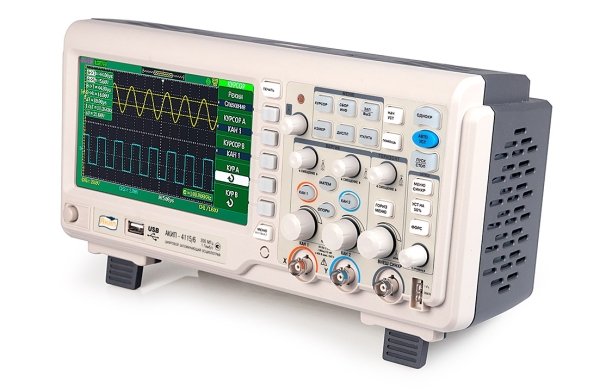

• Количество каналов: 2
• Полоса пропускания 25, 40, 70, 100, 150, 200 МГц
• Макс. частота дискретизации 2 ГГц – АКИП-4115/6А, АКИП-4115/7А, 500 МГц - АКИП-4115/1, все остальные модели 1 ГГц; эквивалентная до 50 ГГц (дляпериодического сигнала)
• Макс. объем памяти: 2 МБ; 32 кБ (АКИП-4115/1А); 5 кБ (АКИП-4115/6А); 24 кБ (АКИП-4115/7А)
• Интерполяция: Sin X/х, линейная
• 5 функций математики: сложение, вычитание, умножение, деление, БПФ придлине памяти 1кБ; усреднение (4 /16…128/ 256)
• Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
• Автоматические (до 32-х параметров) и курсорные ?-измерения
• Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
• Режимы: «покадровой» регистрации осциллограмм (запись ивоспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
• Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблоновдопускового контроля, выход сигнала «Годен/негоден»
• Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
• Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
• Интерфейс: USB 2.0 для управления и записи данных (2), RS-232
Технические данные :
ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | 4115/1А | 4115/2А | 4115/3А | 4115/4А | 4115/5А | 4115/6А | 4115/7А |
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
Число каналов | 2 | ||||||
Полоса пропускания (-3 дБ) | 0…25 МГц |
0…40 МГц |
0…70 МГц |
0…100 МГц |
0…150 МГц |
0…200 МГц | ||
Коэф. отклонения (К.откл.) | 2 мВ/дел…10 В/дел | 2 мВ/дел…5 В/дел | ||||||
Погрешность уст. К откл. | ± 3% | |||||||
Время нараст. (не более) | 14 нс | 8,8 нс | 5,0 нс | 3,5 нс | 2,3 нс | 1,8 нс | ||
Входной импеданс | 1 МОм/13 пФ | 1 МОм/13 пФ; 50 Ом | ||||||
Макс. вх. напряжение | 600 В пик-пик (х10); кат I | |||||||
Связь по входу | Открытый, закрытый, земля | |||||||
Коэффициент деления | 1х, 10х, 100х, 1000х | |||||||
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
Коэф. развертки (К разв.) | 25 нс - 50 с/дел |
10 нс - 50 с/дел |
5 нс - 50 с/дел |
2,5 нс-50 с/дел | |||
Погрешность уст. К разв | 0,01% | |||||||
Режимы работы | Основной, окно, ZOOM окна, самописец (100 мс…50 с/дел), X-Y | |||||||
АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
Разрешение по вертикали | 8 бит | ||||||
Макс. частота дискретизации |
500 МГ | 1 ГГц – 1 канал, 500 МГц – 2 канала | 2 ГГц – 1 канал, 1 ГГц – 2 канала |
|||||
Эквив. частота дискретиз | 10 ГГц | 25 ГГц | 50 ГГц на канал | |||||
Интерполяция | Линейная, Sin X / X | |||||||
Объем памяти на канал: | ||||||||
- быстрая память | 16 кБ (32 кБ при объед. каналов) |
20 кБ (40 кб при объед. каналов) | 5 кБ |
12 кБ (24 кБ при объед. |
||||
- длинная память | - | 1 МБ (2 МБ при объед. каналов) | ||||||
Режимы сбора данных |
Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел) |
|||||||
КУРСОРНЫЕ ИЗМЕРЕНИЯ |
Режимы | ручной, автоизмерения, слежение (трэк) | ||||||
Виды измерений | U; T; 1/T | |||||||
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ |
По вертикали | Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
||||||
По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
|||||||
Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||||||
ОБЩИЕ ДАННЫЕ |
ЖК-дисплей | TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел); | ||||||
Напряжение питания | 100…240 В (? 10 %), 50 Гц | |||||||
Габаритные размеры | 323 × 136 × 157 мм; 358 × 156 × 118 мм – АКИП-4115/7А | |||||||
Масса | 2,5 кг; 4,3 кг - АКИП-4115/7А | |||||||
Комплект поставки |
Шнур питания (1), делитель 1:1/1:10 (2), руководство по эксплуатации (1), ПО EasyScope3.0/АКИП (1CD) |
