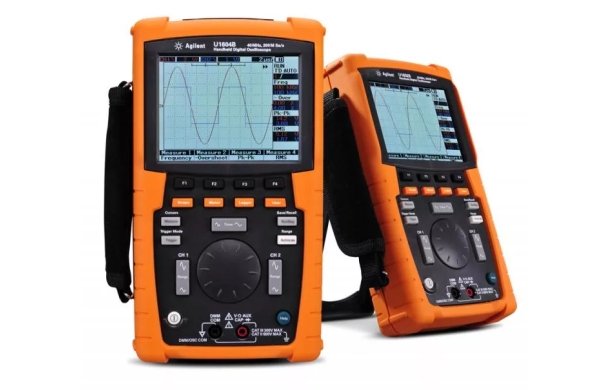

| Цифровой осциллограф Agilent Technologies U1604B Ручные цифровые осциллографы серии U1600B включают две модели: U1602B с полосой пропускания 20 МГц и U1604B с полосой пропускания 40 МГц. Они предназначены для специалистов, занимающихся автоматизацией в различных отраслях промышленности, управлением технологическими процессами, техническим обслуживанием и ремонтом оборудования, сервисным обслуживанием автомобилей. • Решение “три в одном”: 2канальный осциллограф, цифровой мультиметр истинных СКЗ и регистратор данных • Большой цветной дисплей 4,5 дюйма (11,4 см) • Частота дискретизации до 200 Мвыб/с • Глубина памяти сигнала 125000 выб/канал • Масштабирование и математические функции над сигналами двух каналов (включая БПФ для U1604B) • Интерфейс USB 2.0 Full Speed в стандартной комплектации Четкое распознавание исследуемых сигналов Возможность четкой идентификации исследуемых сигналов на одном из двух каналов благодаря большому ЖК экрану с размером 4,5 дюйма (11,4 см) и разрешением 320 х 240 точек. Эффективный захват и точная локализация сигналов С реальновременной частотой дискретизации до 200 Мвыб/с можно эффективно захватывать аномалии. Глубокая память 125 Кбайт на канал серии U1600B позволяет захватывать неповторяющиеся сигналы в течение длительных временных интервалов. Развитые виды запуска (запуск по перепаду, по длительности импульса, по кодовому слову и по видеосигналу) еще больше способствуют быстрой локализации событий. Быстрый анализ сигналов с помощью функций БПФ и математической функции над данными двух каналов Для сложения и вычитания сигналов следует использовать математическую функцию над данными двух каналов U1604B. С помощью функции БПФ в U1604B можно исследовать сигналы с использованием одной из четырех весовых функций: прямоугольной, Хэннинга, Хэмминга, Блэкмана<Харриса. 22 автоматических измерения Можно одновременно выполнять и отображать результаты четырех различных видов измерений из 22 доступных автоматических видов измерений. Память для запоминание сигналов и настроек прибора До 10 сигналов и установок конфигурации можно запомнить и вызвать в любое время для экономии времени испытаний. Можно также запомнить сигналы и установки в накопителе с интерфейсом USB через хост<порт USB прибора. Встроенные функции цифрового мультиметра Осциллографы серии U1600B могут выполнять функции цифрового мультиметра истинных СКЗ с полной шкалой до 6000 отсчетов с широким набором измерительных функций, включая измерение напряжения, сопротивления, емкости, температуры, испытание диодов, проверку неразрывности цепей. Удобные и простые средства подключения к ПК Осциллографы серии U1600B поставляются с портом USB 2.0 Full Speed в стандартной комплектации. Вместе с программой PC Link, включенной в комплект поставки, это позволяет дистанционно управлять прибором и обмениваться данными с ПК. Используя программу PC Link, можно также выполнять запоминание, вызов и документирование данных. |
| Характеристики | ||
| U1602B | U1604B | |
| Решение “три в одном”: осциллограф, мультиметр, регистратор данных |
Да | Да |
| Дисплей | 4,5 дюйма (11,4 см) | 4,5 дюйма (11,4 см) |
| Число осциллогр. каналов | 2 | 2 |
| Полоса пропускания | от 0 до 20 МГц | от 0 до 40 МГц |
| Максимальная частота дискретизации | 100 Mвыб/с на канал; 100 Mвыб/с на канал; 200 Мвыб/с в режиме 200 Мвыб/с в режиме чередования двух каналов |
100 Mвыб/с на канал; 100 Mвыб/с на канал; 200 Мвыб/с в режиме 200 Мвыб/с в режиме чередования двух каналов |
| Максимальная длина записи | До 125000 выб, просматриваемых на экране с функцией масштабирования |
До 125000 выб, просматриваемых на экране с функцией масштабирования |
| Функции курсоров и масштабирования | Да | Да |
| Математические функции над сигналами 2 каналов |
CH1 + CH2, CH1 – CH2, CH2 – CH1 |
CH1 + CH2, CH1 – CH2, CH2 – CH1 |
| Быстрое преобразование Фурье (весовая функция) |
Нет | Да (прямоугольная, Хэннинга, Хэмминга, Блэкмана&Харриса) |
| Внутреннее запоминающее устройство осциллографа |
до 10 установок конфигурации и графиков |
до 10 установок конфигурации и графиков |
| Измерения осциллографа | до 22 видов измерений | до 22 видов измерений |
| Связь по входу | закрытый вход, открытый вход, заземление входа |
закрытый вход, открытый вход, заземление входа |
| Коэффициенты развёртки | от 50 нс/дел до 50 с/дел | от 10 нс/дел до 50 с/дел |
| Время нарастания | < 17,5 нс | < 8,8 нс |
| Разрешение | 2 нс | 400 пс |
| Входной импеданс | 1 МОм, емкость < 20 пФ | 1 МОм, емкость < 20 пФ |
| Виды запуска | по перепаду, длительности импульса, кодовому слову, видеосигналу |
по перепаду, длительности импульса, кодовому слову, видеосигналу |
| Режимы запуска | Auto (автоматический), Normal (по условиям запуска), Single (однокр.) |
Auto (автоматический), Normal (по условиям запуска), Single (однокр.) |
| Число отсчетов полной шкалы мультиметра |
6000 отсчетов | 6000 отсчетов |
| Измерение напряжения постоянного тока, истинного СКЗ напряжения переменного тока |
600 В макс. | 600 В макс. |
| Измерение сопротивления | 60 МОм макс. | 60 МОм макс. |
| Измерение ёмкости | 300 мкФ макс | 300 мкФ макс |
| Источник для регистратора данных | Результаты измерений цифрового мультиметра |
Результаты измерений цифрового мультиметра |
| Метод записи Выбор для регистрации Выбор для регистрации регистратора данных |
Выбор для регистрации минимального, или максимального или среднего значения |
Выбор для регистрации минимального, или максимального или среднего значения |
| Длина записи | 250 выб | 250 выб |
| Временной интервал записи | от 150 секунд до 20 дней | от 150 секунд до 20 дней |
| Интерфейс USB (хост) для внешней памяти | Опция | Опция |
| Интерфейс | USB 2.0 Full Speed | USB 2.0 Full Speed |
| Батарея | Ni-MH, 7,2 В, 4500 мА | Ni-MH, 7,2 В, 4500 мА |
| Соответствие требованиям безопасности | CAT III 300 В, CSA, CE | CAT III 300 В, CSA, CE |
| Размеры | 24,1 х 13,8 х 6,6 см | |
| Вес | 1,5 кг | |
