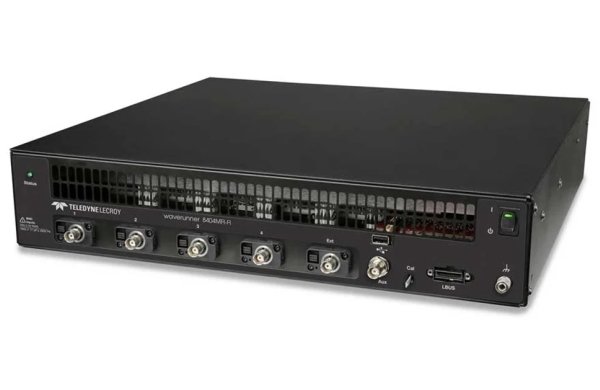

Компания Teledyne LeCroy (США) в дополнение к ранее выпущенной серии цифровых осциллографов WaveRunner 8000R представила три новые 4-канальные модели с полосами пропускания 1 ГГц (WaveRunner 8104R-R), 2,5 ГГц (WaveRunner 8254MR-R) и 4 ГГц (WaveRunner 8404MR-R). Главная конструктивная особенность новинок в отсутствии дисплея, как такового, а также специально разработанный низкопрофильный корпус (<2U) для удобства монтажа осциллографа непосредственно в стойку (шкаф).
Новинки сохранили функциональность и широчайшие измерительные ресурсы сбора и анализа данных, имеют расширенный набор условий синхронизации и запуска, программных инструментов обработки сигналов. Это обстоятельство принципиально отличает WaveRunner 8104R-R, WaveRunner 8254MR-R и WaveRunner 8404MR-R от такого класса приборов, как оцифровщики данных и дигитайзеры. Кроме того, входные аналоговые каналы реализованы на базе интерфейса ProBus, что позволяет новинкам поддерживать весь перечень активных и дифференциальных пробников с этим интерфейсом. А если использовать адаптеры CA10 и TPA10, то можно будет использовать активные, дифференциальные и токовые других производителей. Это обстоятельство выгодно отличает новое решение Teledyne LeCroy от PXI осциллографов и модулей сбора данных других производителей.
Сохранив все спецификации и технические характеристики своих аналогов WaveRunner 8104R/ WaveRunner 8254MR/ WaveRunner 8404MR, новинки обеспечивают беспрецедентную компактность и гибкость конфигурации различных систем. Например, объединение двух таких приборов в 19” стойке позволит заменить на рабочем месте разработчика 8-канальный цифровой осциллограф. Основные отличия и особенности новинок приведены в таблице.
В стандартный набор осциллографов входит пакет средств математики, измерений, отладки и документирования, который обеспечивает лучшие в отрасли возможности анализа. Пакеты специализированных приложений (опции) расширяют возможности их использования на всех этапах разработки. Опции включают цифровые фильтры, анализатор спектра, анализ источников питания и др. Новинки поддерживают весь перечень программно-аппаратных опций для серии WaveRunner 8000R. Возможности задания пользовательских настроек и расширенные функции математической обработки обеспечивают пакеты опций уникальными и, по сути, безграничными аналитическими свойствами.
В новых моделях опционально предлагаются программные пакеты тестирования последовательных данных в широком функциональном диапазоне: от контроля соответствия стандартам до формирования производительных инструментов отладки. Совокупность пакетов ПО для измерения параметров протоколов и построения глазковых диаграмм обеспечивает уникальные возможности анализа аномалий в последовательных данных. Эти программы логически дополняют развитую систему синхронизации и декодирования, позволяющую извлекать данные из потока и строить временные графики зависимости, выполнять синхронизированные измерения на шине, строить глазковые диаграммы для тестирования на соответствие стандартам, либо по пользовательским шаблонам.
Являясь лидером в своем отраслевом сегменте по значению скорости выборки (40 Гвыб/с – в режиме объединения), модели WaveRunner 8000MR-R (инд. «М» - с макс. памятью) позволяют наиболее достоверно воспроизводить фронты сигналов с минимальным временем нарастания. Длинная память обеспечивает высокую дискретизацию на значительно большем интервале временных разверток. Максимальная длина памяти 128 Мвыб/ кан (WaveRunner 8254MR-R и WaveRunner 8404MR-R) – идеальный вариант для отладки последовательных высокоскоростных шин на длительном интервале наблюдения.
Удаленное управление и программирование осуществляется с помощью стандартных интерфейсов USBTMC, LAN (LXI или TCPIP) с помощью управляющей программы WaveStudio. Интерфейс GPIB доступен при использовании внешнего кабеля-адаптера «USB-GPIB». Вся экранная информация в привычном для пользователя виде может быть доступна на большом экране внешнего ПК или ноутбука (выходы DisplayPort, DVI). Кроме того, на задней панели расположены 4 USB гнезда материнской платы центрального процессора: 2 шт - USB 3.1 Gen1 / 2 шт – USB 2.0, а также слот твердотельного накопителя SSD.
За счет установки LBUS-коннектора на передней панели предусмотрено в дальнейшем появление вариантов исполнения WaveRunner 8104R-R, WaveRunner 8254MR-R и WaveRunner 8404MR-R для анализа смешанных сигналов (индекс «-MS» - поддержка функции логического пробника). 16-канальный анализатор может быть использован для синхронизации, декодирования и измерения зависимых от времени параметров цифровых сигналов или для отладки их источников.
Основные отличия и особенности
| Параметры | WaveRunner 8000R-R (new) | WaveRunner 8000R / WaveRunner 8000MR-R |
| Размеры (ВШГ), мм | 86,5 x 445 x 445 | 316 x 417 x 238 |
| Масса, кг | 7,4 | 10,3 |
| ЖК-дисплей | нет | 31 см TFT сенсорн. (16 х 9), WXGA (1280 х 800) |
| ОС | Win7 Pro, 64-бит | Win7 Embedded, 64-бит |
| Комплект для монтажа в стойку |
Стандартно | Опция |
| Съемный твердотельный накопитель SSD | Стандартно | Опция |
Технические характеристики LeCroy WaveRunner 8404MR-R
- 4 канала, полоса пропускания 4 ГГц; частота дискретизации 20 ГГц/канал, память 64МБ/канал (40 ГГц / 128 МБ в двухканальном режиме)
- Режимы: WaveScan, History, LabNotebook, сегментированная развертка, измерения и математика - стандартный набор
- В стандартной комплектации набор для установки в 19 стойку и съемный твердотельный накопитель SSD
- Удаленное управление и программирование осуществляется с помощью стандартных интерфейсов USBTMC, LAN (LXI или TCPIP)
- Размеры 86,5 x 445 x 445, масса 7,4 кг
