Антенна всенаправленная R&S HF214

Артикул: 1-17208

• Диапазон рабочих частот от 500 до 1300 МГц
• Возможность интеграции в комбинированные антенные системы радиомониторинга

Антенны всенаправленные R&S HF214 (далее по тексту - антенны) предназначены для измерений плотности потока энергии электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств совместно с измерительными приемными устройствами, в диапазоне частот от 500 до 1300 МГц.
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

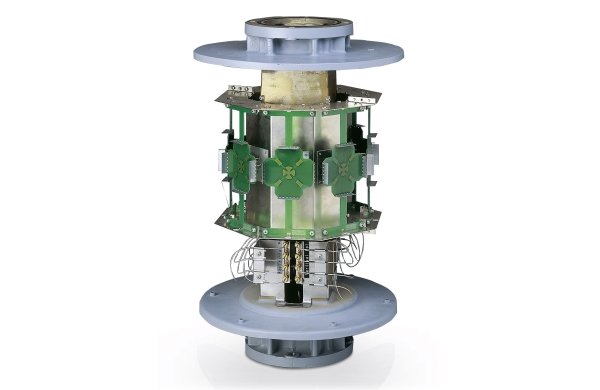

Антенны состоят из четырех широкополосных горизонтальных диполей, размещенных вокруг мачты-основания корпуса, образуя горизонтально поляризованную всенаправленную приемную систему посредством суммирующей сети, размещенной в корпусе мачты. Элементы антенны защищены радиопрозрачным кожухом, образующим с мачтой-основанием литую конструкцию. Кожух изготовлен из армированного стекловолокна и имеет диаметр 0,31 м. Сверху и снизу корпуса антенны имеют присоединительные фланцы для установки на мачту и крепления вспомогательных антенн. Мачта основания антенны полая для прокладки соединительных кабелей.
Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.

Ключевые особенности:

• Диапазон рабочих частот от 500 до 1300 МГц
• Возможность интеграции в комбинированные антенные системы радиомониторинга

Технические характеристики:

Наименование параметра Значение
Диапазон рабочих частот, МГц от 500 до 1300
Диапазон изменения коэффициента усиления, дБ от минус 1 до 5,5
Пределы допускаемой относительной погрешности коэффициента усиления, дБ ± 2,5
КСВН входа не более 3,8
Неравномерность диаграммы направленности H-плоскости, дБ не более 3,0
Масса, кг не более 10
Габаритные размеры (диаметр × высота), мм не более 310×490
Рабочие условия эксплуатации:
температура окружающего воздуха, ºС от минус 40 до 65
относительная влажность воздуха при температуре 20 ºС, % до 80
атмосферное давление, мм рт. ст. от 630 до 795
