Измеритель иммитанса AKTAKOM АМ-3001

Артикул: 1-4007

Скорость измерения:
• Медленная: 2 измерения в секунду;
• Средняя: 10 измерений в секунду;
• Быстрая: 20 измерений в секунду при частоте измерительного сигнала от 1 кГц и выше;
• Примерно 0,6; 2,4 или 6 измерений в секунду при частоте измерительного сигнала 100 Гц или 120 Гц
• Частота измерительного сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц с погрешностью ±10-4
• Напряжение измерительного сигнала: 0,10 В; 0,25 В и 1,0 В (СКЗ) с погрешностью ±2%; плавная регулировка от 0,1 до 1,0 В с шагом 50 мВ
Постоянное напряжение смещения:
• Внутреннее: 2,0 В ±2%
• Внешнее: от 0 до +40 В с защитой по току предохранителем 0,25 А
• Рабочие условия 0...50 °С, относительная влажность 80%
• Питание 220 В, 50 Гц
• Потребляемая мощность, Вт не более 20
• Габаритные размеры, мм 109x363x386
• Масса, кг 5,8

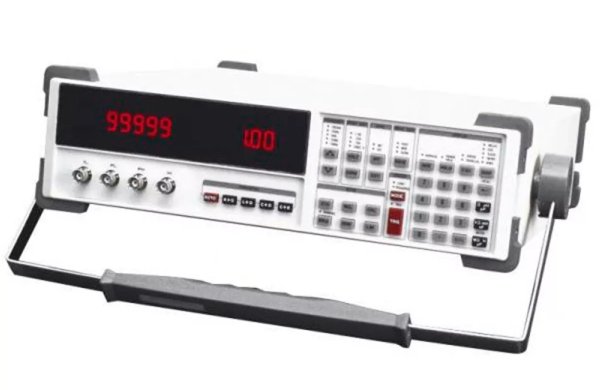

Измеритель иммитанса AKTAKOM АМ-3001


Данный прибор представляет собой устройство для измерения LCR характеристик радиоэлектронных компонентов и электрических цепей. Он имеет возможность контролировать величины, различающиеся на 13 порядков, основную точность измерений 0,05% и 5 измерительных частот.

Дополнительные возможности

• Интерфейс Handler/Sorter на разъеме DB25 обеспечивает индикацию данных по разбраковке и состояние измерительного процесса. Запуск прибора по этому интерфейсу осуществляется подачей отрицательного ТТЛ-сигнала. Защита по входу запуска обеспечивается в пределах ±15 В.
• Зажим-адаптер АМ-3001-КС обеспечивает возможность подключения прибора к компонентам, которые не могут быть непосредственно подключены к адаптеру АМ-3001-АЕ. Полярность обозначена для режима измерений с напряжением смещения.
• Пинцет-адаптер АМ-3001-ТЕ обеспечивает возможность подключения прибора к SMD-компонентам или к схемам с поверхностным монтажом. Полярность обозначена для режима измерений с напряжением смещения.

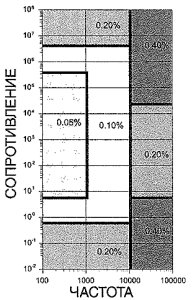

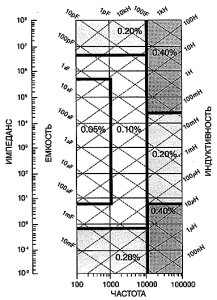

Базовая точность для сопротивления


AKTAKOM AM-3001


AKTAKOM AM-3001




Режимы измерений и индикация параметров
Режимы измерений AUTO, R+Q, L+Q, C+D, C+Q
Эквивалентная схема измерений последовательная или параллельная
Отображаемые параметры измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
Усреднение по выбору от 2 до 10 измерений
Диапазоны измерений параметров
R+Q: R 0,0001 Ом ... 2000 МОм
Q 0,00001 ... 50
L+Q: L 0,0001 мкГн ... 99999 Гн
Q 0,0001 ... 50
C+D: C 0,0001 пФ ... 99999 мкФ
D 0,00001 ... 10
C+R: C 0,0001 пФ ... 99999 мкФ
R 0,00001 ... 99999 кОм



Диапазон измерения и пределы значений сопротивления для режима постоянного напряжения
Диапазон Сопротивление
источника
напряжения R
Сопротивление Индуктивность Емкость
3 25,0 Ом 10 мкОм ... 360 Ом 0,1 мкГн … 57/f Гн 99999 мкФ … 442/F мкФ
2 25,0 Ом 360 Ом ... 5,76 кОм 57/f Гн … 917/f Гн 442/f мФ … 27,6/f мкФ
1 25,0 Ом 5,76 кОм ... 90,0 кОм 917/f Гн … 14324/f Гн 27,6/f мкФ … 1,77/f мкФ
0 25,0 Ом 90,0 кОм ... 2000 МОм 14324/f Гн ... 99999 Гн 1,77/f мкФ … 0,00001 пкФ



Условия проведения измерений
Частота измерительного сигнала 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц с погрешностью ±10-4
Напряжение измерительного сигнала 0,10 В; 0,25 В и 1,0 В (СКЗ) с погрешностью ±2%; плавная регулировка от 0,1 до 1,0 В с шагом 50 мВ
Постоянное напряжение смещения внутреннее: 2,0 В ±2%
внешнее: от 0 до +40 В с защитой по току предохранителем 0,25 А
Скорость измерения медленная: 2 измерения в секунду;
средняя: 10 измерений в секунду;
быстрая: 20 измерений в секунду при частоте измерительного сигнала от 1 кГц и выше;
примерно 0,6; 2,4 или 6 измерений в секунду при частоте измерительного сигнала 100 Гц или 120 Гц
Переключение диапазона измерения автоматическое или ручное
Запуск измерений непрерывный, ручной с передней панели или дистанционный по интерфейсам RS-232, GRIB или Handler




Общие сведения
Зажимная оснастка 4-х проводная оснастка Кельвина для деталей с радиальными выводами
Защита прибора при проведении измерений до 1 Дж запасенной энергии (для заряженных конденсаторов); предохранитель 0,25 А при проведении измерений с подачей внешнего напряжения смещения
Балансировка прибора по короткому замыканию: R < 20 Ом, Z < 50 Ом;
по разрыву цепи: Z > 10 кОм
Разбраковка до 8 критериев разбраковки по Q, D и R, а также общая разбраковка. Установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу; возможность сохранения установок в памяти прибора
Самоконтроль Тестирование основных узлов прибора: памяти, процессора, АЦП, усилителей и т. д.
Сохранение и повторный вызов установок режимов измерений Сохранение 9 установок режимов измерений. При вызове из памяти данных об установках с порядковым номером 0 производится установка по умолчанию.
Интерфейсы установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу RS-232, GPIB и Handler
Рабочие условия 0...50 °С, относительная влажность 80%
Питание 220 В, 50 Гц
Потребляемая мощность, Вт не более 20
Габаритные размеры, мм 109x363x386
Масса, кг 5,8




Стандартная комплектация

• Прибор
• Адаптер АМ-3001-АЕ
• Шнур питания
• Руководство по эксплуатации


Дополнительная комплектация

• Зажим-адаптер АМ-3001-КС
• Пинцет-адаптер АМ-3001-ТЕ
• Набор сигнальных миниклипс АСА-2550
• Набор сигнальных микроклипс АСА-2652
• Микроклипса АСА-2554
• BNC кабель PTL922, PTL923, PTL924
