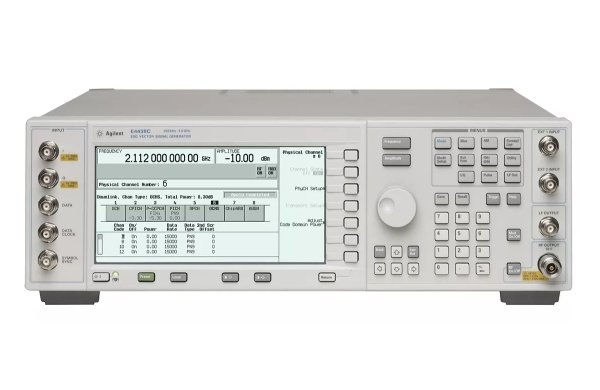

• Широкое перекрытие частот от 250 кГц до 6 ГГц [только механический аттенюатор]
• Превосходная чистота спектра
• Высокостабильный источник опорной частоты в стандартной комплектации
• Высокая выходная мощность и исключительная точность установки мощности
• Широкополосная ЧМ и ФМ
• Встроенный источник комплексных модулирующих сигналов
• Интерфейсы LAN, GPIB и RS-232
Сочетание широкого диапазона частот до 3 ГГц, выдающихся характеристик фазового шума и полного набора аналоговых видов модуляции, включая AM, ЧМ, ФМ и ИМ, делает аналоговый генератор сигналов E4428C серии ESG прекрасным выбором для удовлетворения требований, предъявляемых к испытательному оборудованию. Этот ВЧ генератор сигналов с высокими техническими характеристиками помогает исключить ошибки измерений и делает проектирование достоверным.
Перекрытие частот, удовлетворяющее современным требованиям рынка
Поскольку частоты ВЧ устройств непрерывно повышаются, измерительное оборудование должно удовлетворять растущим требованиям. Эта проблема легко решается с аналоговым генератором сигналов E4428C серии ESG. В каком бы частотном диапазоне F систем сотовой связи, оборудования промышленного, научного и медицинского назначения (ISM) или в нелицензируемом диапазоне американской национальной информационной инфраструктуры (UNII) F ни работало устройство пользователя, компания Agilent имеет для него подходящий генератор сигналов.
ЖИГ-генераторы обеспечивают превосходную чистоту спектра
Стандартный малошумящий ЖИГ-генератор обеспечивает лидирующие позиции среди промышленных аналогов в части фазового шума, типовое значение составляет −134 дБн/Гц (при отстройке 20 кГц от несущей 1 ГГц). Эта особенность делает прибор E4428C серии ESG идеально подходящим для использования в качестве гетеродина или источника тактовой частоты с малым джиттером, источника сигналов блокировки/ радиопомех, для проведения испытаний на селективность по отношению к соседнему каналу и измерения откликов на стимулирующие воздействия. В дополнение к высокому качеству спектра E4428C серии ESG в стандартной комплектации поставляется с высокостабильным термостатированным кварцевым генератором в качестве источника опорной частоты, который повышает точность установки частоты вследствие медленного старения.
Технические характеристики по частоте и мощности:
Частота
Диапазон частот
Опции
• от 250 кГц до 3 ГГц [стандартная комплектация с электронным аттенюатором]
Минимальная частота: 100 кГц
Разрешающая способность по частоте: 0,01 Гц
Скорость переключения частоты
| Частота | Част.\Ампл. 4 |
| (( | |
| Для перескоков | |
| (( | |
Смещение фазы
Фаза настраивается дистанционно (LAN, GPIB, RSF232) или с передней панели с номинальным приращением 0,1°.
Режимы свипирования
• Режимы работы: пошаговый по частоте, пошаговый по амплитуде и произвольный по списку
• Время выдержки: от 1 мс до 60 с
• Число точек: от 2 до 401
Внутренний опорный генератор
Стабильность 4
| Стандартная комплектация | |
| Старение | <±0,1 х 10-7/год или <±0,0005 х 10-6/сутки через 45 суток |
| Темп. [от 0 до 55 °C] | (<±0,05 х 10-6) |
| Напряжение сети | (<±0,002 х 10-6) |
| Диапазон напряжения сети | (от +5% до -10%) |
Выход ВЧ опоры
• Частота: 10 МГц
• Амплитуда: 4 дБм ±2 дБ
Требования ко входу ВЧ опоры
| Стандартная комплектация | |
| Частота | 1, 2, 5, 10 МГц ±0,2 х 10-6 |
Выходная мощность
Мощность
| От 250 кГц до 250 МГц | От +12 до −136 дБм |
| >250 МГц до 1 ГГц | От +14 до −136 дБм |
| >1 до 3 ГГц | От +13 до −136 дБм |
| >3 до 4 ГГц | От +10 до −136 дБм |
| >4 до 6 ГГц | От +10 до −136 дБм |
Разрешающая способность по уровню мощности
0,02 дБ
Диапазон мощностей с активной функцией удержания аттенюатора
| От 2,2 до 3 ГГц | 24 дБ |
| >1 до 3 ГГц | 23 дБ |
| >3 до 4 ГГц | 20 дБ |
| >4 до 6 ГГц | 20 дБ |
Точность установки мощности (дБ)
Опция 506 1,2
| От +7 до −50 дБм | От −50 до −120 дБм | От −120 до −127 дБм | <−127 дБм | |
| От 250 кГц до 2,2 ГГц | ±0,6 | ±0,6 | ±0,7 | (±1,5) |
| От 2,2 до 3 ГГц | ±0,6 | ±0,7 | ±1,0 | (±2,5) |
| От 3 до 4 ГГц | ±0,8 | ±0,9 | ±1,5 | (±2,5) |
| От 4 до 6 ГГц | ±0,8 | ±0,9 | (±2,5) |
1 Технические характеристики ниже 250 кГц не гарантируются.
2 В скобках указаны типовые значения.
3 В пределах 0,1 х 10-6 от конечной частоты выше 250 МГц или в пределах 100 Гц ниже 250 МГц.
4 Время переключения частоты с погрешностью установки амплитуды ±0,1 дБ.
5 Технические характеристики приведены для 23 °C ± 5 °C, точность ухудшается не более, чем на 0,03 дБ/°C во всём температурном диапазоне, точность ухудшается на 0,3 дБ при мощности более +7 дБм, и на 0,8 дБ при мощности более +10 дБм.
Точность установки мощности с выключенной АРМ 1
(±0,20 дБ) (по сравнению с включенной АРМ)
Условия: после выполнения операции поиска мощности, при выключенном режиме формирования пачек импульсов.
Скорость переключения мощности 1
| Нормальная работа (АРМ включена) | ( |
| При ручном режиме поиска мощности | ( |
| При автомат. режиме поиска мощности | ( |
Чистота спектра
Фазовый шум (при отстройке 20 кГц)4
| В стандартной комплектации | |
| На 500 МГц | <−135 дБн/Гц, (<−138 дБн/Гц) |
| На 1 ГГц | <−130 дБн/Гц, (<−134 дБн/Гц) |
| На 2 ГГц | <−124 дБн/Гц, (<−128 дБн/Гц) |
| На 3 ГГц | <−121 дБн/Гц, (<−125 дБн/Гц) |
| На 4 ГГц | <−118 дБн/Гц, (<−122 дБн/Гц) |
| На 6 ГГц | <−113 дБнс/Гц, (<−117 дБн/Гц) |
.jpg)
Технические характеристики аналоговой модуляции
Частотные диапазоны
| Номер | Частотный диапазон | Коэффициент N |
| 1 | От 250 кГц до ≤ 250 МГц | 1 |
| 2 | От >250 МГц до ≤ 500 МГц | 0,5 |
| 3 | От >500 МГц до ≤ 1 ГГц | 1 |
| 4 | От >1 ГГц до ≤ 2 ГГц | 2 |
| 5 | От >2 ГГц до ≤ 4 ГГц | 4 |
| 6 | От >4 ГГц до ≤ 6 ГГц | 8 |
Частотная модуляция 3
Максимальная девиация4
N x 1 МГц
Разрешающая способность
Большее из значений: 0,1% от девиации или 1 Гц
Модулирующая частота 4 (девиация = 100 кГц)
| Вход | Полоса по уровню 1 дБ | Полоса по уровню 3 дБ |
| ЧМ канал 1 [откр. вход] | От 0 до 100 кГц | (От 0 до 10 МГц) |
| ЧМ канал 2 [откр. вход] | От 0 до 100 кГц | (От 0 до 0,9 МГц) |
| ЧМ канал 1 [закр. вход] | От 20 Гц до 100 кГц | (От 5 Гц до 10 МГц) |
| ЧМ канал 2 [закр. вход] | От 20 Гц до 100 кГц | (От 5 Гц до 0,9 МГц) |
Погрешность задания девиации 4
(модулирующая частота 1 кГц, девиация
Фазовая модуляция 3
Разрешающая способность
0,1% от установленного значения девиации
АЧХ канала модуляции 1, 4
Стандартная комплектация
| Режим | Максимальная девиация | Допустимая частота модуляции (полоса по уровню 3 дБ) | |
| ФМ канал 1 | ФМ канал 2 | ||
| Нормальная полоса | N x 10 радиан | От 0 до 100 кГц | От 0 до 100 кГц |
| Широкая полоса | N x 1 радиан | (От 0 до 1 МГц) | (От 0 до 0,9 МГц) |
Погрешность девиации
(модулирующая частота 1 кГц, режим нормальной полосы)
<±5% от девиации + 0,01 радиан
Искажения 4 (модулирующая частота 1 кГц, девиация режим нормальной полосы) <1%
Амплитудная модуляция 3, 4 (fc > 500 кГц)
Диапазон
от 0 до 100%
Разрешающая способность
0,1%
Модулирующая частота (полоса по уровню 3 дБ)
• открытый вход: от 0 до 10 кГц
• закрытый вход: от 10 Гц до 10 кГц
Погрешность 6, 7
Модулир. частота 1 кГц <±(6% от установленного значения + 1%)
Искажения 6, 7 (Модулир. частота 1 кГц, сумм. гармонические искажения)
| Опция 506 |
|
| 30% АМ | <1,5% |
| 90% АМ | (<5%) |
Импульсная модуляция
Подавление в паузе 1
≤ 4 ГГц (>80 дБ)
> 4 ГГц (>64 дБ)
Время нарастания/спада 1
(150 ns)
Минимальная длительность 1
АРМ вкл (2 мкс)
АРМ выкл (0,4 мкс)
Частота следования импульсов 1
АРМ вкл (от 10 Гц до 250 кГц)
АРМ выкл (от 0 до 1,0 МГц)
Точность установки мощности 1, 8 (относительно НГ при мощности ≤ 4 дБм,≤ 7,5 дБм с опцией UNB, ≤ 4,5 дБм с опцией 506) (<±1 дБ)
Внутренний импульсный генератор
• Частота сигнала типа меандр: от 0,1 Гц до 20 кГц
• Импульс
Период: от 8 мкс до 30 с
Длительность: от 4 мкс до 30 с
Разрешающая способность: 2 мкс
1 В скобках заключены типовые значения.
2 Технические характеристики приведены для 23 °C ± 5 °C, точность ухудшается не более, чем на 0,01 дБ/°C во всём температурном диапазоне, точность ухудшается на 0,2 дБ при мощности более +10 дБм, и на 0,8 дБ при мощности более +13 дБм.
3 Все аналоговые параметры выше 3 ГГц являются типовыми.
4 См. диапазоны частот на этой странице для нахождения конкретного значения N.
5 Полоса выбирается автоматически в зависимости от девиации.
6 Параметры АМ выше 3 ГГц являются типовыми.
7 Пиковая мощность посылки АМ должна быть на 3 дБ меньше, чем максимальная выходная мощность ниже 250 МГц.
8 При выключенной АРМ технические характеристики гарантируются после выполнения функции поиска мощности. При включенной АРМ технические характеристики гарантируются для частот следования импульсов ≤ 10 кГц при длительности импульсов ≥ 5 мкс.
Внутренний источник аналоговой модуляции (формирует сигналы ЧМ, АМ, ИМ и ФМ и выход НЧ)
Формы сигналов
Синус, меандр, пилообразный, треугольный, импульсный, шумовой
Диапазон модулирующих частот
Синус: от 0,1 Гц до 100 кГц
Меандр, пилообразный, треугольный: от 0,1 Гц до 20 кГц
Разрешающая способность
0,1 Гц
Точность установки частоты
Такая же, как у опорного источника
Режим синусоидального свипирования (частота, непрерывная фаза)
Рабочие режимы: внешний запуск или непрер. свипирование
Диапазон частот: от 0,1 Гц до 100 кГц
Время свипирования: от 1 мс до 65 с
Разрешающая способность: 1 мс
Двойной режим синусоидального сигнала
Диапазон частот: от 0,1 Гц до 100 кГц
Отношение амплитуд: от 0 до 100%
Разр. способность отношения амплитуд: 0,1%
Внешние входы модуляции
Виды модуляции
Ext 1: ЧМ, ФM, АМ и ИМ
Ext 2: ЧМ, ФM, АМ и ИМ
Индикатор high/low (высокий/низкий) (полоса от 100 Гц до 10 МГц, только закрытый вход), активизируется, если ошибка входного уровня превышает 3% (номинальное значение).
Внешняя огибающая пачки импульсов
Входное напряжение
ВЧ вкл: 0 В
ВЧ выкл: −1,0 В
Диапазон линейного управления: от 0 до F1 В
Подавление в паузе 4
Условие: Vвх менее −1,05 В
≤ 4 ГГц: > 75 дБ
> 4 ГГц: (> 64 дБ)
Время нарастания/спада 1
Условие: при входном сигнале типа меандр ( Минимальная частота повторения пачек импульсов 1
АРМ вкл.: (10 Гц)
АРМ выкл.: 0
Входной порт
Внешний 1
Входной импеданс
50 Ом, номинальное значение
Композитная модуляция
АМ, ЧМ и ФM имеют по два канала модуляции, которые суммируются внутри и образуют композитную модуляцию. Источником модулирующего сигнала может быть любой из следующих: Внутренний, Внешний 1, Внешний 2.
Одновременная модуляция
Одновременно могут быть разрешены несколько видов модуляции с некоторыми исключениями. Два вида модуляции не могут использоваться с одним и тем же источником модулирующего сигнала.
Общие характеристики:
Рабочие условия
| Требования к питанию | От 90 до 254 В, 50 или 60 Гц, 300 Вт максимум, коррекция фактора мощности. Не предназначен для использования с частотой 400 Гц.2 |
| Диапазон рабочих температур 3 | От 0 до 55 °C |
| Удары и вибрация | Удовлетворяет требованиям MILFSTDF28800Е Тип III, класс 3. |
| Экранировка | Кондуктивные и излучаемые помехи удовлетворяют требованиям MILFSTDF461C CE02 Часть 2 и CISPR 11. Типовое значение излучения |
| Регистры хранения | Память совместно используется для хранения состояний прибора, файлов данных пользователя, файлов списков свипирования и последовательностей НЧ сигналов. В зависимости от количества и размеров этих файлов, можно использовать до 100 регистров запоминания и до 1000 последовательностей (по 10 в каждом регистре). |
| Масса | |
| Габаритные размеры | 133 мм (В) x 426 мм (Ш) x 432 мм (Д) |
| Дистанционное программирование | |
| Интерфейсы | GPIB (IEEEF488.2F1987) с функциями приёмника и передатчика, RSF232, LAN (10BaseT) |
| Языки управления 4 | SCPI, версия 1996.0, также совместим с мнемоникой команд 8656B и 8657A/B/C/D/J1. |
| Функции управления | Все функции передней панели за исключением сетевого выключателя и вращающейся ручки. |
1 В скобках заключены типовые значения.
2 Для систем с частотой питания 400 Гц следует заказать трансформатор 70001-60066.
3 Запоминание и вызов из энергонезависимой памяти файлов пользователя гарантируется только в диапазоне температур от 0 до 40 °C.
4 Серия ESG не поддерживает мнемоники команд прибора 8657A/B R0 и R1 (“Standby” Fустановка в ждущий режим питания и “On” Fвключение питания, соответственно).
Опции и рекомендуемые товары
| Высокая выходная мощность с механическим аттенюатором UNB |
| Руководство по эксплуатации и руководство по обслуживанию CD1 |
| Набор документации на английском языке в печатном виде ABA |
| Сервисная документация, уровень блоков OBW |
| Коммерческий сертификат калибровки с тестовыми данными UK6 |
| Набор для монтажа в стойку без ручек 1CM |
| Набор для монтажа в стойку с ручками 1CP |
| Набор для монтажа ручек к передней панели 1CN |
