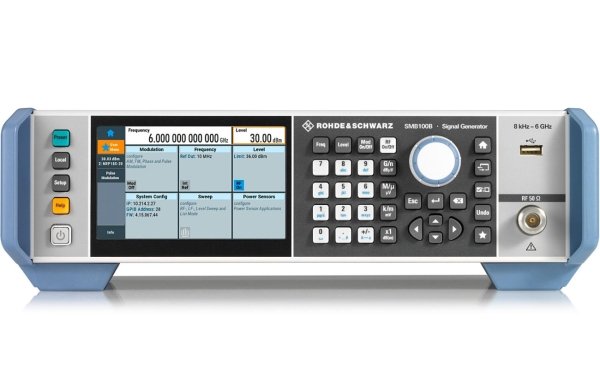

Назначение генератора сигналов SMB100B:
Технические характеристики аналогового генератора сигналов SMB100B диктуют новые стандарты для генераторов среднего класса, особенно это касается высокой выходной мощности и фазового шума. Графический интерфейс пользователя с сенсорным экраном, а также, эмуляция команд удаленного управления генераторов других производителей – способствуют легкой интеграции прибора в уже существующие измерительные комплексы. В отличие от предыдущей версии генератора (SMB100A) этот генератор имеет более высокую выходную мощность, пониженный фазовый шум, большой сенсорный экран. При этом внешние размеры новой модели остались практически неизменными.
Особенности генератора сигналов SMB100B:
- Диапазон частот от 8 кГц до 1 / 3 / 6 ГГц;
- Превосходный фазовый шум < -134 дБн/Гц на 1 ГГц при отстройке 20 кГц;
- Высокая выходная мощность: до +36 дБмВт (изм.);
- Малое время переключения;
- Большой выбор типов модуляций: yy АМ, ЧМ, ФМ, ИМ, Stereo/RDS;
- Поддержка датчиков мощности серии NRP;
- Графический интерфейс с сенсорным экраном.
Описание генератора сигналов SMA100B:
Работа на современном оборудовании – залог эффективной работы, но замена устаревших приборов современными аналогами может оказаться довольно сложной задачей. SMB100B позволяет эмулировать множество устаревших генераторов других производителей без существенных аппаратных и программных изменений, удлинив срок службы тестовой системы. Удобство использования генератора SMB100B обусловлено наличием современного графического интерфейса и сенсорного экрана. Теперь не нужно тратить драгоценное время на поиск часто используемых параметров.
Мощные и качественные сигналы
Тестируемые устройства редко подключают напрямую к генератору сигналов. Между ними чаще всего находятся кабели и другие компоненты, которые способствуют затуханию сигнала. Для компенсации таких потерь необходима большая выходная мощность. С другой стороны, при тестировании компонентов, необходим чистый/качественный сигнал, который должен превосходить характеристики исследуемой системы или устройства. Генератор SMB100B способен справиться с самыми требовательными контрольно-измерительными задачами. Оснащенный соответствующими опциями он способен выдавать ВЧ-сигнал мощностью до +36 дБмВт, устраняя необходимость в дополнительных усилителях.
Большой выбор типов модуляций
Редко, когда используется обыкновенный ВЧ гармонический сигнал. Такой вид сигнала обычно является только переносчиком информации, а вся информационная часть заложена в модулирующем сигнале. Генератор SMB100B можно оснастить различными источниками модулирующих сигналов и соответствующими модуляторами, в результате он будет способен создавать не только обычные виды модуляций (АМ, ЧМ, ФМ, ИМ), но и сигналы Stereo/RDS, широко применяемые в автомобильных магнитолах/радиоприёмниках.
Контроль выходного уровня
Поддержка преобразователей мощности серии SMB100B дает более точный и стабильный контроль за мощностью на входе тестируемого устройства (ТУ), исключаются также дополнительные погрешности, вызванные, например, потерями в кабеле между генератором и ТУ.
Технические характеристики:
| Параметр | Значение | ||
| Диапазон частот | SMBB-B101 | от 8 кГц до 1 ГГц | |
| SMBB-B103 | от 8 кГц до 3 ГГц | ||
| SMBB-B106 | от 8 кГц до 6 ГГц | ||
| Дискретность установки частоты | 0,001 Гц | ||
| Время установки частоты | < 1,1 мс (0,8 мс измеренное) | ||
| Стабильность опорного генератора (старение) | Стандартно | < 1 × 10–6/год | |
| с опцией SMBB-B1 | < 3 × 10–7/год | ||
| с опцией SMBB-B1H | < 3 × 10–8/год | ||
| Вход для внешней опорной частоты | Стандартно | 10 МГц (BNC (розетка)) | |
| с опцией SMBB-B3 | 100 МГц (BNC (розетка)) | ||
| 1 ГГц (SMA (розетка)) | |||
| с опцией SMBB- K704 | от 1 МГц до 100 МГц (BNC (розетка)) | ||
| Выход для опорной частоты | (форма сигнала – синус) | ||
| Внутренний источник | Стандартно | 10 МГц (BNC (розетка)) | |
| Внешний источник | вх. частота: 10МГц | 10 МГц (BNC (розетка)) | |
| с опцией SMBB-B3 | 10, 100 МГц (BNC (розетка)) | ||
| 1 ГГц (SMA (розетка)) | |||
| с опцией SMBB- K704 | 10 МГц (BNC (розетка)) | ||
| Гарантированный уровень мощности выходного сигнала |
Стандартно | 200 кГц < f ≤ 1 МГц | от -110 дБм до +13 дБм |
| 1 МГц < f ≤ 10 МГц | от -110 дБм до +18 дБм | ||
| 10 МГц < f ≤ 6 ГГц | от -127 дБм до +18 дБм | ||
| с SMBB-K31 | 200 кГц < f ≤ 1 МГц | от -110 дБм до +13 дБм | |
| 1 МГц < f ≤ 10 МГц | от -110 дБм до +21 дБм | ||
| 10 МГц < f ≤ 4 ГГц | от -127 дБм до +21 дБм | ||
| 4 ГГц < f ≤ 6 ГГц | от -127 дБм до +20 дБм | ||
| с SMBB-B32 и SMBB-K31 |
200 кГц < f ≤ 10 МГц | от -110 дБм до +21 дБм | |
| 10 МГц < f ≤ 6 ГГц | от -127 дБм до +26 дБм | ||
| Дискретность установки уровня | 0,01 дБ | ||
| Погрешность установки уровня (при уровне > –90 дБм) | 200 кГц < f ≤ 3 ГГц | < 0,5 дБ | |
| f > 3 ГГц | < 0,7 дБ | ||
| Время установк | < 1 мс (0,7 мс измеренное) | ||
| Чистота спектра | |||
| Гармонические составляющие | 1 МГц ≤ f ≤ 6 ГГц | < -30 дБн | |
| Фазовый шум (при отстройке 20 кГц на несущей) | 1 ГГц | < –126 дБн/Гц, -132 дБн/Гц тип. | |
| 2 ГГц | < –120 дБн/Гц, -126 дБн/Гц тип. | ||
| 3 ГГц | < –116 дБн/Гц, -122 дБн/Гц тип. | ||
| 4 ГГц | < –114 дБн/Гц, -120 дБн/Гц тип. | ||
| 6 ГГц | < –110 дБн/Гц, -116 дБн/Гц тип. | ||
| Типы модуляции | |||
| SMBB-K720 (АМ, ЧМ, ФМ) | |||
| SMBB-K22 (ИМ) (стандартно – внешняя, с SMBB-K23 – внутренняя/внешняя) | время нарастания/спада | < 15 нс (transition type: Fast) | |
| < 200 нс (transition type: Smoothed) | |||
| частота повторения | до 25 МГц | ||
| минимальная длительность импульса | < 20 нс (transition type: Fast) | ||
| SMBB-K27 Пачки импульсов (Pulse train) (дополнительный режим для SMBB-K23) | количество пачек | от 1 до 2047 | |
| количество импульсов в пачке | от 1 до 65’535 | ||
| SMBB-B5 Stereo/RDS coder | Stereo режимы | L, R, R = L, R = –L, R ≠ L | |
| MPX девиация | до 80 кГц | ||
| AF диапазон | от 20 Гц до 15 кГц | ||
| Длина данных RDS | 64 кБайт | ||
| Источники модуляции | |||
| Внутренний модули рующий генератор | Типы сигналов | Синусоидальный | |
| Диапазон частот | от 0,1 Гц до 1 МГц | ||
| SMBB-K24 2 НЧ генератора, генератор шума | Типы сигналов | Синусоидальный, импульсный | |
| Треугольный, трапецеидальный | |||
| Шумоподобный | |||
| SMBB-K23 Генератор импульсов |
Режимы | Единичный / двойной импульс | |
| Период | от 40 нс до 100 с | ||
| Длительность | от 10 нс до 1 с (единичный импульс) | ||
| от 20 нс до 1 с (двойной импульс) | |||
| Джиттер | < 10 нс | ||
| Общая информация | |||
| Интерфейсы | Стандартно | LAN | |
| с опцией SMBB-B86 | USB, GPIB | ||
| Питание | Сеть переменного тока: 100 В-240 В (50-60 Гц, 400 Гц) | ||
| Потребляемая мощность | 110 Вт | ||
| Габаритные размеры (Ш-В-Г), мм | 344 × 108 × 372 | ||
| Масса | 6,8 | ||
Комплект поставки
| № | Наименование | Количество |
| 1 | Генератор сигналов SMB100B | 1 |
| 2 | Кабель питания | 1 |
| 3 | Краткое руководство | 1 |
