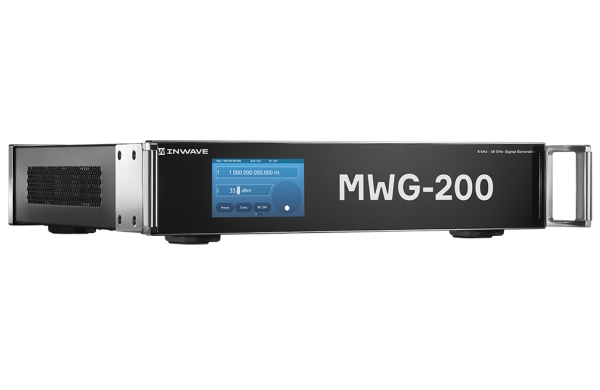

Аналоговый генератор сигналов INWAVE MWG-200

Артикул: 1-386160

  • Диапазон рабочих частот: 100 МГц–10 | 16 | 20 ГГц (опции)
  • Ультранизкий фазовый шум (на отстройке 10 кГц от несущей 1 ГГц ): -109 (-107) дБн/Гц
  • Максимальная выходная мощность: 2 Вт

Векторные и аналоговые СВЧ генераторы сигналов INWAVE обеспечивают широкий спектр возможностей по генерации сигналов высокой спектральной чистоты и широкополосных модулированных сигналов для применения в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, научных исследованиях и других областях.

Технические характеристики

  • Диапазон рабочих частот 100 МГц–10 | 16 | 20 ГГц (опции)
  • Уровень фазовых шумов на отстройке 10 кГц от несущей -139 (-132) дБн/Гц несущая 1 ГГц -123 (-116) дБн/Гц несущая 10 ГГц
  • Максимальная выходная мощность на частоте 1 ГГц 2 Вт
  • Шаг установки выходной мощности 0.5 дБ
  • Уровень гармонических искажений при выходной мощности -10 дБм -53 дБн
  • Уровень негармонических искажений -81 дБн
  • Интерфейс ввода данных и управления Ethernet 1GASE-T

Опции

  • Диапазон частот 100 МГц–10 | 16 | 20 ГГц (опции)
  • MWG-OCXO Термостатированный опорный генератор (OCXO)
  • MWG-RB Рубидиевый опорный генератор
  • MWG-RB-ENH Улучшенный рубидиевый опорный генератор
  • MWG-ULPN Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
  • MWG-PC Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet
  • MWG-АМ Аналоговая модуляция
  • MWG-HP Выходная мощность 2 Вт (базовая 0.5 Вт) мощность 2 Вт (базовая 0.5 Вт)

Документация

MWT_U_Programming_Examples (1)

PDF 482.36Кб

Скачать

MWT_series_Remote_Control (1)

PDF 785.28Кб

Скачать

MWT_series_User_Guide (1)

PDF 1.94Мб

Скачать

MWT_series_datasheet (1)

PDF 640.9Кб

Скачать
