Генераторы сигналов для наиболее ответственных производственных линий

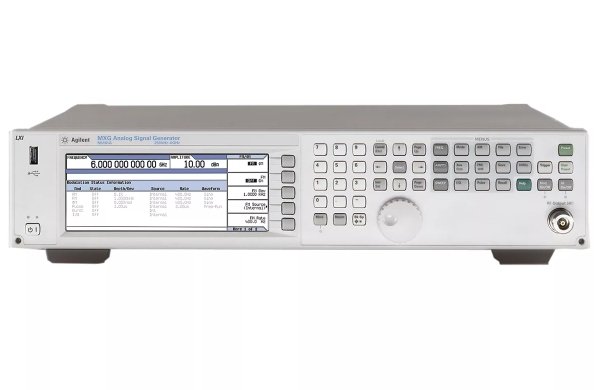

Выполненные в компактном корпусе высотой 2U, аналоговые генераторы серии MXG компании Agilent предлагают характеристики, которые применимы для решения прикладных задач общего назначения. Обладая высокими скоростями переключения, превосходной повторяемостью уровня сигналов и режимами аналоговой модуляции, аналоговые генераторы серии MXG компании Agilent являются надежными источниками испытательных сигналов для широкого круга приложений, начиная от моделирования тактового сигнала до генерации помехи с целью оценки приемника.
Сокращение времени простоя производственной линии
Генераторы серии MXG компании Agilent разработаны с целью увеличения коэффициента готовности за счет улучшения надежности и упрощенного автоматического самообслуживания. Благодаря простой конструкции, обеспечивающей достоверность рабочих характеристик, и эффективным (с точки зрения стоимости и временных затрат) средствам, упрощающим обслуживание прибора на месте установки, генераторы серии MXG компании Agilent являются идеальным решением для производственников, работающих в современной, чрезвычайно чувствительной к стоимости выпускаемой продукции, отрасли связи.
Надежность
Генераторы серии MXG компании Agilent обеспечивают высокий уровень надежности и в результате общий высокий уровень качества. За счет этого резко снижается среднее время между отказами и обеспечивается одна из самых низких в отрасли частота отказов по итогам года. Надежность достигается и использованием электронного аттенюатора, не подверженного износу, для частот до 6 ГГц с целью обеспечения быстрых и надежных результатов.
Калибровка и ремонт
Стратегия обслуживания генераторов серии MXG компании Agilent позволяет пользователю решить, как обращаться со своим оборудованием, чтобы увеличить коэффициент использования системы. Выбор варианта автоматического самообслуживания генератора серии MXG обеспечивает быстрый возврат прибора на производственную линию. Упрощенное автоматическое обслуживание генераторов серии MXG компании Agilent является альтернативой традиционным способам обслуживания и ремонта.
Обслуживание генератора серии MXG собственными силами дает возможность пользователю предпринимать активные действия по снижению времени простоя для увеличения коэффициента использования и снижения общей стоимости владения. С помощью анализатора спектра, измерителя мощности и программы калибровки компании Agilent пользователь может проверить рабочие характеристики генератора серии MXG вниз до F110 дБм менее чем за один час. В случае отказа генератора серии MXG его можно быстро и легко отремонтировать. Узлы для ремонта могут быть заказаны пользователем. Они поставляются полностью настроенными и сертифицированными. Ремонт на месте установки может быть выполнен менее чем за 30 минут.
Быстрая и точная генерация аналоговых сигналов
Время испытания является критической величиной при производстве компонентов. Обеспечивая наивысшие в отрасли скорости переключения частоты и уровня мощности, аналоговый генератор сигналов серии MXG компании Agilent позволяет уменьшить время испытаний и максимально увеличить объем производства. Кроме того, гибкая структура опций позволяет точно настроить рабочие характеристики генератора сигналов серии MXG компании Agilent под текущие потребности на всех этапах от разработки до производства продукции. Серия MXG компании Agilent обеспечивает характеристики, требуемые от аналогового генератора сигналов в широком диапазоне применений: от замены гетеродина до испытаний приемников. Это точные и повторяющиеся стимулы для испытаний с превосходной повторяемостью уровня сигналов, фазовым шумом ≤ −121 дБн/Гц и электронным аттенюатором до 6 ГГц. Улучшенное качество сигналов приводит к большей достоверности измерений, что, в свою очередь, позволяет увеличить выход годных изделий из общего числа подвергшихся испытаниям.
Масштабирование рабочих характеристик
• Диапазон частот от 250 кГц до 6 ГГц (работоспособность сохраняется при расширении диапазона частот вниз до 100 кГц) для тестирования радиоаппаратуры производственного, научного и медицинского назначения (ISM).
• Точные режимы аналоговой модуляции, включающие AМ, ЧМ, ФМ и ИМ, для решения задач испытаний общего назначения.
Простота использования
• Цветной дисплей и хорошо знакомый интерфейс пользователя компании Agilent облегчают использование прибора.
• Встроенная справочная система помогает новым пользователям освоить основные функции прибора и команды SCPI.
• Порт USB предназначен для быстрой пересылки файлов, включая файлы состояний прибора и лицензионных ключей, во флэшFпамять.
Возможности встраивания в систему
• Совместимость с классом С стандарта LXI поможет пользователю эффективно интегрировать генератор серии MXG в систему на базе локальной сети (LAN)
• Интерфейсы USB, GPIB и LAN обеспечивают возможность дистанционного доступа.
• Возможность настройки опорного входного сигнала на разные частоты от 1 до 50 МГц для обеспечения синхронизации с частотой системного тактового сигнала.
• Выход сигнала внутреннего источника опорной частоты 10 МГц обеспечивает стабильный опорный сигнал для испытательной системы пользователя.
• Обратная совместимость по коду обеспечивает быструю и удобную замену генераторов сигналов E4438C, E4428C, E442XB, E443XB и с генераторами серий 8648, 8656B, 8657A/B компании Agilent, а также генераторами сигналов других компаний.
Экономия пространства внутри стойки
Компактный корпус высотой 2U для эффективного использования пространства внутри стойки.
Надежность и простота технического обслуживания
Простота конструкции обеспечивает высокую надежность и возможность быстрого обслуживания и ремонта.
Основные гарантированные технические характеристики
Диапазон частот
от 100 кГц до 1 ГГц
• Разр. способность: 0,01 Гц
• Сдвиг фазы: регулируется с номинальным шагом 0,01°
Скорость переключения
| Стандартная | Опция UNZ | |
| Частота | ||
| Режим SCPI | ≤ 5 мс | ≤ 1,15 мкс |
| Режим свипирования по списку |
≤ 5 мс | ≤ 900 мкс |
| Уровень | ||
| Режим SCPI | ≤ 5 мс | ≤ 750 мкс |
| Режим свипирования по списку пошаговый/по спику |
≤ 5 мс | ≤ 500 мкс |
Режимы цифрового свипирования
• Режимы работы: пошаговое свипирование (с равномерным шагом или по логарифмическому закону), свипирование по списку (произвольный список значений частот). Возможно также одновременное свипирование по уровню.
• Диапазон свипирования: в пределах полосы рабочих частот прибора
• Время выдержки: от 100 мкс до 100 с
• Число точек:
– от 2 до 65535 (пошаговое свипирование)
– от 1 до 1601 (свипирование по списку)
• Закон свипирования: линейный или логарифмический
• Запуск: автоматический, от клавиши запуска, внешний, по таймеру, по шине (GPIB, LAN, USB)
Уровень
| Диапазон | Стандартный | Опция 1EQ 3 | Опция 1EA |
| от 100 до 250 кГц | от −110 до +13 дБм | от −127 до +13 дБм | от −110 до +15 дБм |
| > 250 кГц до 50 МГц | от −110 до +13 дБм | от −127 до +13 дБм | от −110 до +15 дБм |
| > 50 МГц до 3,0 ГГц | от −110 до +13 дБм | от −127 до +13 дБм | от −110 до +23 дБм |
| > 3,0 до 5 ГГц | от −110 до +13 дБм | от −127 до +13 дБм | от −110 до +17 дБм |
| > 5,0 ГГц | от −110 до +11 дБм | от −127 до +11 дБм | от −110 до +16 дБм |
Разреш. способность: 0,01 дБ (ном)
Ступенчатый аттенюатор: от 0 до 130 дБ с шагом 5 дБ, электронный
Выходное сопротивление: 50 Ом (ном)
КСВ
• ≤1,7 ГГц: 1,4:1
• 1,7 до 3 ГГц: 1,55:1
• 3 до 4 ГГц: 1,7:1
• 4 до 6 ГГц: 1,6:1
Абс. погрешность установки уровня мощности (АРМ вкл.) (от 20 до 30 °С)
| Диапазон | Стандартно | Опция 1EQ | ||
| от +23 до −60 дБм | <−60 до −110 дБм | <−110 до −127 дБм | ||
| от 100 до 250 кГц | ±0,6 дБ | ±1,0 дБ | - | |
| > 250 кГц до 1 МГц | ±0,6 дБ | ±0,7 дБ | ±1,7 дБ | |
| > 1 МГц до 1 ГГц | ±0,6 дБ | ±0,7 дБ | ±1,0 дБ | |
| > 1 до 3 ГГц | ±0,6 дБ | ±0,8 дБ | ±1,1 дБ | |
| > 3 до 4 ГГц | ±0,6 дБ | ±0,8 дБ | ±1,1 дБ | |
| > 4 до 6 ГГц | ±0,6 дБ | ±1,1 дБ | ±1,3 дБ | |
Однополосный фазовый шум (типовой при отстройке 20 кГц)
• 500 МГц: ≤ −126 дБн/Гц
• 1 ГГц: ≤ −121 дБн/Гц
• 2 ГГц: ≤ −115 дБн/Гц
• 3 ГГц: ≤ −110 дБн/Гц
• 4 ГГц: ≤ −109 дБн/Гц
• 6 ГГц: ≤ −104 дБн/Гц
Гармоники (режим НГ, уровень выхода)
| Диапазон | <+4 дБм | Опция 1EA (<+12 дБм) |
| от 100 до 3 ГГц | <−35 дБc | <−30 дБc |
| > 3 до 4 ГГц | <−41 дБc (тип.) | <−30 дБc (тип.) |
| > 4 до 6 ГГц | <−53 дБc (тип.) | <−40 дБc (тип.) |
Аналоговая модуляция
AM (опция UNT): характеристики АМ гарантируются на несущих частотах от 500 кГц до 3 ГГц, при уровнях мощности ≤ ±4 дБм и глубинах ≤ 90%.
• Глубина (макс.): 90%
• Разрешающая способность: 0,1% от глубины (ном)
• Частота модуляции (полоса по уровню 3 дБ)
– открытый вход (DC): от 0 до до 10 кГц (тип)
– закрытый вход (AC): от 5 Гц до 10 кГц (тип)
• Искажения (частота модуляции 1 кГц): < 2% (тип)
ЧМ (опция UNT)
• Макс. девиация (6 ГГц) 20 МГц (ном)
ФМ (опция UNT)
• Макс. девиация (6 ГГц) 20 радиан
ИМ
| Опция UNU | Опция UNW | |
| Время нарас./спада: | < 50 нс (тип) | |
| Мин. длит. импульса | ≥ 500 нс (AРМ выкл.) | 20 нс (AРМ выкл.) |
| Подавление в паузе | > 80 дБ (тип) | > 80 дБ (тип) |
| Частота повтор. импульсов | От 0 до 2 МГц | От 0 до 10 МГц |
| Внутр. генератор импульсов | ||
| Режимы: автоматический, прямоугольный, ждущий, регулируемый дуплет, ждущий дуплет, стробируемый и внешний импульс (AРМ выкл.) | ||
| Частота следования импульсов: от 0,1 Гц до 10 МГц, разрешение 0,1 Гц (ном) | ||
Внутренний источник аналоговой модуляции (опция UNT)
• Форма: cинус
• Диапазон частот: от 100 мГц до 2 МГц
• Разрешающая способность : 1 мГц
Внешние входы модуляции
• Типы модуляции : ЧМ, АМ, ФМ, ИМ
Одновременная модуляция (если включена АМ или ИМ, технические характеристики ФМ и ЧМ не применимы)
Все виды модуляции могут быть включены одновременно за следующими исключениями: не могут совмещаться ЧМ и ФМ; два вида модуляции не могут генерироваться одним и тем же источником модулирующего сигнала. Например, АМ и ЧМ могут работать и модулировать выходной ВЧ сигнал одновременно. Это полезно для моделирования искажений сигналов.
Опции и рекомендуемые товары
| Быстрое переключение UNZ |
| АМ, ЧМ, ФМ UNT |
| Импульсная модуляция UNU |
| Низкие уровни мощности 1EQ |
| Скрытность при работе с прибором 006 |
| Модуляция короткими импульсами UNW |
| Большая выходная мощность 1EA |
| Расширенная возможность модернизации с помощью лицензионного ключа 099 |
| Комплект ручек передней панели 1CN |
|
Перенос ВЧ выхода на заднюю панель 1EM |
| Возможность настройки опорного входного сигнала (1 - 50 МГц) 1ER |
| Комплект для монтажа в стойку 1CM |
| Комплект для монтажа в стойку и ручек передней панели 1CP |
| Комплект направляющих 1CR |
| Компакт-диск, содержащий комплект документации CD |
