• Улучшенные ультранизкие характеристики фазового шума
• Два частотных диапазона: от 100 кГц до 3,2 ГГц с разрешением 0,001 Гц
• Гибкие форматы модуляции: АМ, ЧМ, ФМ (опция UNT) и импульсная модуляция
• Форматы модуляции короткими импульсами: типовые значения параметров импульса по времени нарастания/спада 8 нс и длительности 20 нс в диапазоне от 10 МГц до 9 ГГц (опция UNW)
• Программная совместимость с предыдущими моделями генераторов E8662A, E8663A и E8663B

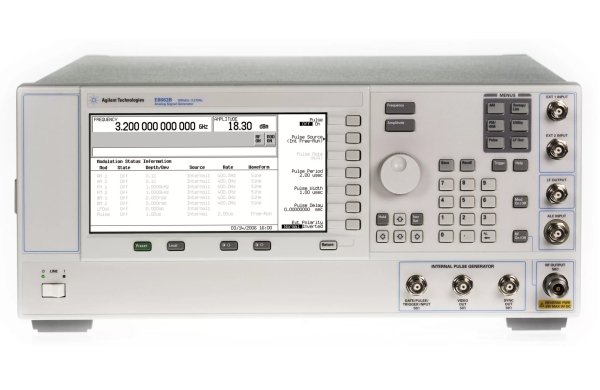

E8663D представляет собой генератор полностью синтезированных аналоговых сигналов с низким уровнем фазового шума и высокой выходной мощностью. Среди предлагаемых на рынке генераторов он имеет самый низкий уровень фазового шума на ближних отстройках. Обладая функциями аналоговой модуляции (АМ, ЧМ, ФМ и импульсная модуляция), превосходной точностью установки выходной мощности и ее высоким уровнем, E8663D крайне необходим в таких сложных сферах применения, как разработка радиолокационных систем и оценка рабочих параметров оборудования спутниковой связи. При необходимости его также можно использовать в качестве очень малошумящего гетеродина или источника опорных сигналов. Генератор E8663D является достойным преемником предыдущего генератора модели E8663A, превосходя последний по техническим характеристикам и имея с ним полную программную совместимость. Это позволяет встраивать его без затруднений вместо E8663A в уже существующие автоматизированные испытательные системы при их модернизации.
Технические характеристики
Частота
Диапазон 1: от 100 кГц до 3,2 ГГц
Разрешающая способность
НГ: 0,001 Гц
Все режимы свипирования: 0,01 Гц 2
Скорость переключения НГ 3, 4
< 11 мс (тип.) (7 мс (ном.))
Смещение фазы
Регулируется с номинальным приращением 0,1°.
Частотные диапазоны
| Номер |
Диапазон частот | Коэффициент N 5 |
|
1 |
От 100 кГц до 250 МГц | 1/8 |
| 2 | > 250 до 500 МГц | 1/16 |
| 3 | > 500 до 1 ГГц | 1/8 |
| 4 | > 1 до 2 ГГц | 1/4 |
| 5 | > 2 до 3,2 ГГц | 1/2 |
| 6 | > 3,2 до 9 ГГц | 1 |
Точность установки
± фактор старения ± доп. погрешность при при изменении температуры ± влияние изменений напряжения питания (ном.) ± погрешность калибровки
Внутренний опорный генератор
Фактор старения: <±3 x 10-8/год или <±2,5 x 10-10/сутки после 30 суток
Доп. погрешность при при изменении температуры (тип.):
< ±4,5 x 10-9 от 0 до 55 °C
Влияние изменений напряжения питания (тип.):
< ±2 x 10-10 для изменения ±10%
Частота внешнего опорного генератора:
только 10 МГц (при полосе захвата ±1,0 х 10-6)
Выход опорной частоты:
частота: 10 МГц; амплитуда: > +4 дБм на нагрузку 50 Ом (тип.)
Вход внешнего опорного генератора
Амплитуда: 5 дБм ±5 дБ 6; входной импеданс: 50 Ом (ном.)
Пошаговое (цифровое) свипирование
Режимы работы
Пошаговое свипирование по частоте или по амплитуде или и то и другое
(от начальной до конечной точки). Свипирование по списку частот или по
амплитуде или и то и другое (произвольный список)
Диапазон свипирования
Свипирование по частоте: в пределах диапазона рабочих частот прибора.
Свипирование по амплитуде: в пределах изменения мощности с
зафиксированным аттенюатором (см. раздел Выход)
Время выдержки: от 1 мс до 60 c
Число точек: от 2 до 65535 (пошаговое свипирование);
от 2 до 1601 (cвипирование по списку)
Запуск: авто, внешний, однократный или через GPIB
Время установления: частота:
1 Ниже 250 кГц рабочие характеристики не нормированы.
2 В режиме плавного (аналогового) свипирования (опция 007), разрешающая способность ограничивается узкими диапазонами и медленными скоростями свипирования.
3 Время от момента запуска через GPIB до установления частоты в пределах 0,1 х 10 F6 от конечной частоты выше 250 МГц или в пределах 100 Гц ниже 250 МГц.
4 Добавить 12 мс (тип.) при переключении с частоты выше 3,2 ГГц на частоту ниже 3,2 ГГц (только для опции 509).
5 N F нормирующий коэффициент, используемый для определения ряда технических характеристик.
6 Для оптимизации фазового шума рекомендуется использовать параметр 5 дБм ±2 дБ.
7 Добавить 19 мс (тип.) при пошаговом свипировании с частоты выше 3,2 ГГц на частоту ниже 3,2 ГГц (только для опции 509).
Выход
Минимальная устанавливаемая выходная мощность
Стандартная комплектация: −20 дБм
Со ступенчатым аттенютором (опция 1E1)
Опции 503 и 509: −135 дБм
Максимальная выходная мощность (дБм) 1: гарант. (тип.)
| Диапазон частот 2 | Стандартная комплектация | Опция 1EU | Опция 1E1 | Опции 1E1 + 1EU |
| Опции 503 и 509 | ||||
| от 10 до 250 МГц (фильтры вкл.) | +12 | +12 (+15) | +12 | +12 (+15) |
| > 0,25 до 2 ГГц (фильтры вкл.) | +14 | +14 (+16) | +14 | +14 (+16) |
| от 100 кГц до 250 кГц | +10 (ном.) | +10 (ном.) | +10 (ном.) | +10 (ном.) |
| от 250 кГц до 10 МГц | +12 | +12 (+15) | +12 | +12 (+15) |
| от 10 до < 60 МГц | +14 | +14 (+17) | +14 | +14 (+17) |
| от 60 до 250 МГц | +15 | +19 (+20) | +15 | +19 (+20) |
| > 0,25 до 3,2 ГГц 3 | +15 | +21 (+23) | +15 | +21 (+23) |
| > 3,2 до 9 ГГц | +15 | +22 (+23) | +14 | +21 (+22) |
1 Характеристики максимальной выходной мощности гарантируются в температурном диапазоне от 15 до 35 °C и являются типовыми в диапазоне от 0 до 15 °C. Максимальный уровень мощности в диапазоне от 35 до 55 °C уменьшается на величину менее 2 дБ.
2 С опцией 1EH фильтры нижних частот для частот ниже 2 ГГц выключены, если не указано иначе.
3 С опцией 1EH фильтры нижних частот для частот ниже 2 ГГц выключены. Если фильтры включены, эта характеристика гарантируется и на частотах выше 2 ГГц.
Ступенчатый аттенюатор (опция 1E1) 1
Опции 503 и 509: 0 дБ и от 5 до 115 дБ с шагом 10 дБ
С включенным режимом оптимизации отношения сигнал/шум 2: от 5 до 115 дБ с шагом 5 дБ
Диапазон изменения при зафиксированном аттенюаторе
Минимум: от −20 дБм до максимального значения, указанного в технических характеристиках при положении ступенчатого аттенюатора 0 дБ. Может смещаться при использовании аттенюатора (опция 1E1).
Скорость переключения амплитуды
АРМ включена: < 6 мс (тип.) 3
АРМ выключена: 4
Погрешность установки уровня мощности 5 (дБ)
| Частота | >20 дБм | От 20 до 16 дБм | От 16 до 10 дБм | От 10 до 0 дБм | От 0 до -10 дБм | От -10 до -20 дБм |
| От 250 кГц до 2 ГГц 2 | ±0,8 7 | ±0,8 | ±0,6 | ±0,6 | ±0,6 | ±1,2 |
| > 2 до 9 ГГц | ±1,0 | ±0,8 | ±0,8 | ±0,8 | ±0,8 | ±1,2 |
Погрешность установки уровня мощности с опцией 1E1 6 (дБ)
| Частота | >20 дБм | От 20 до 16 дБм | От 16 до 10 дБм | От 10 до 0 дБм | От 0 до -10 дБм | От -10 до -70 дБм | От -70 до -90 дБм |
| От 250 кГц до 2 ГГц 2 | ±0,8 7 | ±0,8 | ±0,6 | ±0,6 | ±0,6 | ±1,2 | ±0,8 |
| > 2 до 9 ГГц | ±1,0 | ±0,8 | ±0,8 | ±0,8 | ±0,8 | ±1,2 | ±1,0 |
1 Ступенчатый аттенюатор обеспечивает грубое ослабление мощности для достижения низких уровней мощности. Точная настройка уровня мощности обеспечивается системой АРМ (автоматическая регулировка мощности) в пределах диапазона удержания аттенюатора.
2 Режим оптимизации отношения сигнал/шум обеспечивает улучшенные характеристики отношения сигнал/шум и включён в состав моделей с опцией 1EU. Технические характеристики в последующих разделах (таких как погрешность установки мощности, спектральная чистота, модуляция и т. д.) измеряются только с выкл. режимом оптимизации отношения сигнал/шум.
3 С погрешностью конечного значения амплитуды до 0,1 дБ в пределах одного диапазона аттенюатора.
4 С погрешностью конечного значения амплитуды до 0,5 дБ в пределах одного диапазона (состояния) аттенюатора. Добавить до 50 мс при использовании поиска мощности.
5 Эти характеристики гарантируются в режимах свипирования НГ и по списку/пошаговом в диапазоне температур от 15 °С до 35 °С при включенной АРМ. Вне этого температурного диапазона и уровнях мощности > −10 дБм погрешность ухудшается, как правило, не более чем на 0,3 дБ. В режиме аналогового свипирования (опция 007) эта погрешность является типовым параметром.
6 Эти характеристики гарантируются в режимах свипирования НГ и по списку/пошаговом в диапазоне температур от 15 °С до 35 °С при включенной АРМ и выключенном режиме удержания аттенюатора (нормальный рабочий режим). Вне этого температурного диапазона и уровнях мощности > −10 дБм при включенной АРМ погрешность ухудшается, как правило, не более чем на 0,3 дБ. В режиме аналогового свипирования (опция 007) эта погрешность является типовым параметром.
7 Номинальное значение при уровне мощности выше +16 дБм в диапазоне частот от 10 до 60 МГц.
Разрешающая способность: 0,01 дБ
Температурная нестабильность: 0,02 дБ/°C
Коррекция неравномерности пользователем
Число точек: от 2 до 1601точек/таблица
Число таблиц: до 10 000, ограничено объемом памяти
Потери в канале: произвольные, в пределах диапазона аттенюатора
Режимы ввода: внешний измеритель мощности 1, шина дистанционного управления, вручную (редактирование/наблюдение пользователем)
Выходной импеданс: 50 Ом (номинальное значение)
КСВ (внутренняя АРМ)
От 250 кГц до 2 ГГц < 1,4 : 1 (тип.)
От >2 ГГц до 9 ГГц < 1,6 : 1 (тип.)
Режимы регулировки мощности
Внутренняя АРМ, АРМ с внешним детектором, АРМ выключена
Регулировка уровня мощности по внешнему детектору
Диапазон: от −0,2 мВ до −0,5 мВ (ном.) (от −36 дБм до +4 дБм с использованием детектора 33330D/E компании Agilent)
Полоса: возможность установки от 0,1 до 100 кГц (ном.)
(примечание: не предназначена для работы в импульсных режимах)
Максимальная возвращаемая мощность
1/2 Вт (0 В напряжения постоянного тока)
Настраиваемое ограничение выходной ВЧ мощности
Функция: защищает внешние устройства посредством ограничения максимальной выходной ВЧ мощности. Работает при всех режимах АРМ
Диапазон: настраивается от +15 дБм до максимальной выходной мощности
Погрешность:
от +15 до +25 дБм: ±1 дБ (тип.)
> +25 дБм: ±1,5 дБ (тип.)
Разрешающая способность: 1 дБ
Время отклика: 30 мкс (измеренное значение)
Настройка: можно заблокировать для предотвращения случайного изменения
1 Совместим с измерителями мощности серии EPM компании Agilent (E4418B и E4419B).
Чистота спектра
Гармоники 1 в единицах дБн при +10 дБм или максимальной нормированной выходной мощности в зависимости от того, какая из последних двух величин меньше
| Диапазон частот | |
| < 10 МГц | –25 дБн (тип. |
| от 10 до 50 МГц | –28 дБн |
| от 10 до 50 МГц с опцией 1EH (фильтры включены) | –45 дБн 2 |
| от 0,05 до 2 ГГц | –30 дБн |
| от 0,01 до 2 ГГц с опцией 1EH (фильтры включены) | –55 дБн 2 |
| от 2 до 9 ГГц | –55 дБн |
| от 10 до 250 МГц, опция UNX (ультранизкие характеристики фазового шума): | |
| С опцией 1EH (фильтры выключены): | –8 дБн (тип.) |
| С опцией 1EH (фильтры включены): | –50 дБн |
Субгармоники 3
От 100 кГц до 9 ГГц: отсутствуют
| Негармонические составляющие | (дБн, при меньшем из значений: +10 дБм или макс. нормированной мощности, при отстройках от несущей > 3 кГц (> 300 Гц с опцией UNX) | ||
| Частота | Гарант. значение | Тип. значение | Зависящие от сети питания (≤ 300 Гц), тип. |
| От 250 кГц до 250 МГц | -65 | -72 2 | -55 |
| От 1 до 250 МГц (опция UNX) | -80 | -88 | -55 |
| >250 МГц до 1 ГГц | -80 | -88 | -55 |
| >1 до 2 ГГц | -74 | -82 | -55 |
| >2 до 3,2 ГГц | -68 | -76 | -55 |
| >3,2 до 9 ГГц | -62 | -70 | -50 |
1 Уровни субгармоник за пределами нормированного диапазона частот являются типовыми значениями. При определении технических характеристик фильтры опции 1EH на частотах ниже
2 ГГц выключены, опция UNX также выключена, если не указано иначе.
2 На частотах ниже 250 МГц в режиме плавного (аналогового) свипирования (опция 007) фильтры опции 1EH всегда выключены.
3 Субгармоники определяются как (несущая частота)/N.
4 Эти характеристики гарантируются только в режиме НГ без модуляции. В режиме плавного (аналогового) свипирования (опция 007) характеристики являются типовыми для отстроек > 1 МГц.
5 Для отстроек > 10 кГц.
Паразитная ЧМ (СКЗ, полоса от 50 Гц до 15 кГц)
Режим НГ: Опция UNX: < N x 4 Гц (тип.)
Режим аналогового свипирования: < N x 1 кГц (тип.)
Широкополосный шум (режим НГ при меньшем из значений: +10 дБм
или макс. нормированной выходной мощности)
От 10 МГц до 9 ГГц: < −148 дБн/Гц (типовое значение)
Измеренный среднеквадратический джиттер 1
Стандартная комплектация
| Несущая частота | Скорости передачи данных SONET/SDH | Полоса Джиттера, СКЗ | Единичные интервалы (мкUI) | Время (фс) |
| 155 МГц | 155 Мбайт/с | От 100 Гц до 1,5 МГц | 30 | 190 |
| 622 МГц | 622 Мбайт/с | От 1 кГц до 5 МГц | 27 | 43 |
| 2,488 ГГц | 2488 Мбайт/с | От 5 кГц до 20 МГц | 84 | 34 |
1 Расчетные значения из характеристик фазового шума, полученных только в режиме НГ при уровне выходной мощности +10 дБм. Для других частот, скоростей данных и значений полосы частот рекомендуется обращаться в соответствующее торговое представительство компании Agilent.
Однополосный фазовый шум (дБн/Гц) (НГ) 1
| Частота | Отстройка от несущей | |
| 20 кГц | 20 кГц(тип.) | |
| От 250 кГц до 250 МГц 2 | -130 | -134 |
| >250 до 500 МГц 2 | -134 | -138 |
| >500 МГц до 1 ГГц 2 | -130 | -134 |
| >1 до 2 ГГц 2 | -124 | -128 |
| >2 до 3,2 ГГц 2 | -120 | -124 |
| >3,2 до 9 ГГц | -110 | -113 |
Опция UNX: абсолютный однополосный фазовый шум (дБн/Гц) (НГ) 1
| Частота | Отстройка от несущей | |||||
| 1 Гц Гарант. (тип.) | 10 Гц Гарант. (тип.) | 100 Гц Гарант. (тип.) | 1 кГц Гарант. (тип.) | 10 кГц Гарант. (тип.) | 100 кГц Гарант. (тип.) | |
| От 250 кГц до 250 МГц 2 | -58 (-66) | -87(-94) | -104(-120) | −121 (−128) | −128 (−132) | −130 (−133) |
| >250 до 500 МГц 2 | -61 (-72) | -88(-98) | −108 (−118) | −126 (−132) | −132 (−136) | −136 (−141) |
| >500 МГц до 1 ГГц 2 | -57 (-65) | -84(-93) | −101 (−111) | −121 (−130) | −130 (−134) | −130 (−135) |
| >1 до 2 ГГц 2 | -51 (-58) | -79(-86) | −96 (−106) | −115 (−124) | −124 (−129) | −124 (−129) |
| >2 до 3,2 ГГц 2 | -46 (-54) | -74(-82) | −92 (−102) | −111 (−120) | −120 (−124) | −120 (−124) |
| >3,2 до 9 ГГц | -37 (-44) | -65(-72) | −81 (−92) | −101 (−109) | −110 (−114) | −110 (−115) |
Опция UNX: остаточный однополосный фазовый шум (дБн/Гц) (НГ) 1
| Частота | Отстройка от несущей | |||||
| 1 Гц Гарант. (тип.) | 10 Гц Гарант. (тип.) | 100 Гц Гарант. (тип.) | 1 кГц Гарант. (тип.) | 10 кГц Гарант. (тип.) | 100 кГц Гарант. (тип.) | |
| От 250 кГц до 250 МГц 2 | (-94) | -100 (-107) | -110 (-118) | −120 (−126) | −128 (−132) | −130 (−133) |
| >250 до 500 МГц 2 | (-101) | -105 (-112) | −115 (−122) | −124 (−131) | −132 (−136) | −136 (−141) |
| >500 МГц до 1 ГГц 2 | (-94) | -100 (-107) | −110 (−118) | −120 (−126) | −130 (−134) | −130 (−134) |
| >1 до 2 ГГц 2 | (-89) | -96 (-101) | −104 (−112) | −114 (−120) | −124 (−129) | −124 (−129) |
| >2 до 3,2 ГГц 2 | (-85) | -92 (-97) | −100 (−108) | −110 (−116) | −120 (−124) | −120 (−124) |
| >3,2 до 9 ГГц | (-74) | (-87) | (−98) | (−106) | (−114) | (−115) |
Опция UNY: отстройка от несущей (дБн/Гц)
| Частота | Отстройка от несущей | |||||
| 100 Гц Гарант. (тип.) | 1 кГц Гарант. (тип.) | 10 кГц Гарант. (тип.) | 100 кГц Гарант. (тип.) | |||
| 10 МГц (режим малого шума) | -142 (-145) | −152 (−155) | −158 (−161) | −158 (−161) | ||
| 100 МГц (режим малого шума) | −122 (−124) | −140 (−142) | −145 (−147) | −145 (−147) | ||
| > 250 МГц до 500 | −108 (−118) | −126 (−132) | −144 (−148-) | −146 (−151) | ||
| >500 МГц до 1 ГГц | -101 (-111) | -121 (-130) | -143 (-146) | -134 (-139) | ||
| >1 до 2 ГГц | −96 (−106) | −115 (−124) | −136 (−141) | −134 (−139) | ||
| >2 до 3,2 ГГц | −92 (−102) | −111 (−120) | −132 (−136) | −130 (−134) | ||
| >3,2 до 9 ГГц | −81 (−92) | −101 (−109) | −122 (−126) | −120 (−125) | ||
1 Технические характеристики фазового шума гарантируются в температурном диапазоне от 15 до 35 °C без учёта внешней механической вибрации.
2 Измерения выполнены на уровне +10 дБм или при максимальной нормированной мощности, выбиралось наименьшее из этих значений.
Частотная модуляция (опция UNT)
Макс. девиация 1 (нормальный режим)
| Частота | Макс. девиация |
| От 250 кГц до 250 МГц | 2 МГц |
| От >250 до 500 МГц | 1 МГц |
| От >500 до 1 ГГц | 2 МГц |
| От >1 ГГц до 2 ГГц | 4 МГц |
| От >2 ГГц до 3,2 ГГц | 8 МГц |
| От >3,2 ГГц до 9 ГГц | 16 МГц |
Разрешающая способность
Большее из значений: 0,1% от установленного значения девиации или 1 Гц
Погрешность установки девиации: <±3,5% девиации частоты + 20 Гц (частота модуляции 1 кГц, девиация Полоса пропускания канала модуляции (при девиации 100 кГц) 3
| Канал (связь) | Полоса по уровню 1 дБ | Полоса по уровню 3 дБ (тип.) |
| ЧМ 1 (откр. вход) | От 0 до 100 кГц | От 0 до 10 МГц |
| ЧМ 2 (откр. вход) | От 0 до 100 кГц | От 0 до 1 МГц |
| ЧМ 1 (закр. вход) | От 20 Гц до 100 кГц | От 5 Гц до 10 МГц |
| ЧМ 2 (закр. вход) | От 20 Гц до 100 кГц | От 5 Гц до 1 МГц |
Постоянное смещение несущей при ЧМ 3
±0,1% от установленного значения девиации + (N х 8 Гц)
Искажения: <1% (частота модуляции 1 кГц, девиация Чувствительность: ±1 В пик для отображаемой девиации
Тракты: ЧМ1 и ЧМ2 суммируются внутри прибора для получения комбинированной модуляции. Любой из трактов может подключаться к любому из следующих источников модулирующих сигналов: Ext1, Ext2, internal1, internal2. Канал ЧМ2 ограничен максимальной частотой модуляции 1 МГц. Канал ЧМ2 должен устанавливаться на значение девиации, меньшее чем у ЧМ1.
1 Посредством любой комбинации: FM1, FM2 или FM1 + FM2.
2 Гарантированные технические характеристики применимы в режимах НГ и свипирования по списку/пошаговом свипировании. Во время работы в режиме плавного (аналогового) свипирования (опция 007), полоса на уровне 3 дБ имеет ширину от 50 кГц до 10 МГц (тракт FM1) и от 50 кГц до 1 МГц (тракт FM2) (тип. значения).
3 При калиброванных значениях девиации и несущей частоты в пределах 5 °С от температуры окружающей среды в момент калибровки.
Фазовая модуляция (опция UNT)
| Макс. девиация 1 | Частота | Режим норм. полосы | Широкополосный режим |
| От 250 кГц до 250 МГц | 20 рад | 2 рад | |
| От > 250 до 500 МГц | 10 рад | 1 рад | |
| От > 500 МГц до 1ГГц | 20 рад | 2 рад | |
| От > 1 ГГц до 2 ГГц | 40 рад | 4 рад | |
| От > 2 до 3,2 ГГц | 80 рад | 8 рад | |
| От > 3,2 ГГц до 9 ГГц | 160 рад | 16 рад | |
| Опция UNX: режим ультранизких характеристик фазового шума | |||
| > 0,98 до 1,953 МГц | 0,03906 радиан | 0,003906 радиан | |
| > 1,953 до 3,906 МГц | 0,078125 радиан | 0,0078125 радиан | |
| > 3,906 до 7,813 МГц | 0,15625 радиан | 0,015625 радиан | |
| > 7,813 до 15,63 МГц | 0,3125 радиан | 0,03125 радиан | |
| > 15,63 до 31,25 МГц | 0,625 радиан | 0,0625 радиан | |
| > 31,25 до 62,5 МГц | 1,25 радиан | 0,125 радиан | |
| > 62,5 до 125 МГц | 2,5 радиан | 0,25 радиан | |
| > 125 до 250 МГц | 5 радиан | 0,5 радиан | |
| Разрешающая способность | 0,1% от установленного значения девиации | ||
| Погрешность девиации | <±5% от девиации + 0,01 радиана (частота модуляции 1 кГц, режим норм. полосы) | ||
| Полоса пропускания канала модуляции 2 | |||
| Режим | Модулир. частоты (полоса по уровню 3 дБ) | ||
| Норм. полоса | От 0 до 100 кГц | ||
| Широкая полоса | От 0 до 1 МГц (типовое значение) 3 | ||
| Искажения | |||
| Чувствительность | ±1 В пик для отображаемой девиации | ||
| Тракты | ФМ1 и ФМ2 суммируются внутри прибора для получения комбинированной модуляции. Каждый тракт может быть переключен на любой из источников модуляции: Ext1, Ext2, internal1, internal2. Тракт ФМ2 должен устанавливаться на значение девиации, меньшее чем у ФМ1. | ||
Амплитудная модуляция (опция UNT) 3,4
| Линейный режим | Экспоненц. (log) режим (только модуляция в сторону уменьшения амплит.) | ||
| Глубина Максимальная |
Опция UNT | Опция UNT + 1SM 4 | |
| АРМ включена | > 90% | > 20 дБ | > 20 дБ |
| АРМ выключена | > 95% | > 50 дБ 7 | > 60 дБ 7 |
| с поиском мощности 5 | |||
| или АРМ включена | |||
| с глубокой АМ 6 | |||
| Пределы установки | от 0 до 100% | от 0 до 40 дБ | от 0 до 40 дБ |
| Чувствительность | от 0 до 100%/В | от 0 до 40 дБ/В | от 0 до 40 дБ/В |
| Разрешающая способность | 0,1% | 0,01 дБ | 0,01 дБ |
| Погрешность глубины модуляции (при частоте модуляции 1 кГц) | |||
| АРМ включена | <±(6% от устан. значения + 1%) | <±(2% от устан. знач. + 0,2 дБ) | <±(2% от устан. значения + 0,2 дБ) |
| АРМ выключена | - | - | ±0,5 дБ (глубина < 2 дБ) |
| с поиском мощности 4 | - | - | ±1 дБ (глубина < 10 дБ) |
| или АРМ включена | - | - | ±2 дБ (глубина < 40 дБ) |
| с глубокой АМ 5 | - | - | ±3 дБ (глубина < 50 дБ) |
| - | - | ±5 дБ (глубина < 60 дБ) | |
| Внешний вход (возможность установки полярности) | |||
| Чувствительность для индицируемой глубины | 1 В пик. | −1 В или +1 В | −1 В или +1 В |
| Макс. допустимое напряжение | ±1 В | ±3,5 В 8 | ±3,5 В 8 |
| Оценки (полоса на уровне 3 дБ, глубина модуляции 30%) | |||
| Связь по пост. току | от 0 до 100 кГц | ||
| Связь по перем. току | от 10 Гц до 100 кГц (возможность использования до 1 МГц) | ||
| Искажения (частота модуляции 1 кГц, АРМ включена, линейный режим, суммарные гармонические искажения) | |||
| 30% АМ | < 1,5% | ||
| 90% АМ | < 2% | ||
| Тракты | Тракты АM1 и АM2 суммируются внутри для получения суммарной модуляции. Каждый тракт может быть переключен на любой из источников модуляции: Ext1 (внешний 1), Ext2 (внешний 2), Internal1 (внутренний 1), Internal2 (внутренний 2). | ||
1 При любой комбинации каналов: канал1, канал2 или канал1 + канал2.
2 Гарантированные технические характеристики применимы в режимах НГ и свипирования по списку/ пошаговом изменении. Во время работы в режиме плавного свипирования (опция 007), полоса на уровне 3 дБ имеет ширину от 50 кГц до 1 МГц (тип. значение) (режим широкой полосы).
3 Для внешних сигналов менее 0,3 В пик канал 1 можно использовать до частоты 4 МГц
4 Все характеристики амплитудной модуляции (АМ) являются типовыми параметрами. Для частот несущей ниже 2 МГц или выше 50 ГГц АМ может использоваться, но не нормируется. Если не указано иначе, технические характеристики применимы для условий: АРМ включена, режим глубокой AM (Deep AM) выключен, а максимумы огибающей находятся в пределах рабочего диапазона АРМ (от –20 дБм до максимальной выходной мощности без учёта установки ступенчатого аттенюатора).
5 Режим выключенной АРМ используется для модуляции короткими импульсами и/или при больших значениях глубины АМ с максимумами огибающей в пределах рабочего диапазона АРМ. Уровень мощности несущей становится точным после выполнения поиска мощности.
6 Режим глубокой АМ (Deep AM) при включённой АРМ обеспечивает увеличенную глубину AM и уменьшенные уровень искажений совместно с внутренней регулировкой уровня замкнутой системы. Этот режим должен использоваться в случае повторяющихся сигналов с АМ (частота > 10 Гц) с максимумами > –5 дБм (номинальное значение, без учёта установки ступенчатого аттенюатора).
7 Глубина модуляции, превышающая 40 дБ, требует, чтобы внешнее входное напряжение было больше чем ±1 В, и недоступно при использовании внутреннего источника модуляции.
8 При установке входного импеданса 600 Ом максимальное входное напряжение составляет ±6 В.
Внешние входы модуляции (Ext1 и Ext2) (опция UNT)
Виды модуляции: AM, ЧМ и ФM
Входной импеданс: 50 или 600 Ом (ном.) (переключаемый)
Индикатор high/low (высокий/низкий) (полоса от 100 Гц до 10 МГц, только закрытые входы). Активируется, если ошибка входного уровня > 3% (ном.).
Внутренний источник модуляции (опция UNT)
Сдвоенный генератор функций формирует два независимых сигнала
(внутренний1 и внутренний2) для использования с AM, ЧМ, ФM или
в качестве НЧ выхода.
Формы сигналов
Синус, меандр, положительная пила, отрицательная пила, треугольный,
гауссов шум, равномерный шум, свипированный синус, сдвоенный синус 1
Диапазон частот
Синус: от 0,5 Гц до 1 МГц
Меандр, пила, треугольный: от 0,5 Гц до 100 кГц
Разрешающая способность: 0,5 Гц
Погрешность: такая же, как у источника опорной частоты
НЧ выход
Выход: внутренний1 и внутренний2. Обеспечивает также контроль сигналов
внутренний1 и внутренний2, когда они используются для AM, ЧМ или ФM.
Амплитуда: от 0 до 3 Впик на нагрузке 50 Ом (номинальное значение)
Выходной импеданс: 50 Ом (номинальное значение)
Режим свипирования синуса: (частота, непрерывная фаза)
Режимы работы: внешний запуск или непрерывное свипирование
Диапазон частот: от 1 Гц до 1 МГц
Скорость свипирования: от 0,5 Гц до 100 кГц циклов/с, эквивалентна
времени свипирования от 10 мкс до 2 с
Разрешающая способность: 0,5 Гц (0,5 циклов свипирования в секунду)
1 В режимах свипированного синуса и сдвоенного синуса сигнал внутренний2 недоступен.
Импульсная модуляция 1
| Стандартный режим импульсной модуляции | Опция UNW (модуляция короткими импульсами) | |
| Подавление в паузе |
80 дБ (тип.) | 80 дБ |
| Время нарастания/спада (Tr, Tf) | ||
| Опции 503, 509 | ||
| от 50 до 400 МГц | 10 нс (тип.) | 15 нс (10 нс, тип.) |
| выше 400 МГц | 6 нс (тип.) | 10 нс (6 нс, тип.) |
| Минимальная длительность импульса | ||
| АРМ включена | 1 мкс | 1 мкс |
| АРМ выключена, включен режим поиска мощности 2 | ||
| Опции 503, 509 | ||
| от 50 до 400 МГц | 150 нс | 30 нс |
| выше 400 МГц | 150 нс | 20 нс |
| Частота повторения | ||
| АРМ включена | от 10 Гц до 500 кГц | от 10 Гц до 500 кГц |
| АРМ выключена | от 0 до 3 МГц | от 0 до 10 МГц |
| Дополнительная погрешность установки уровня (относительно режима НГ) | ||
| АРМ включена | ±0,5 дБ (0,15 дБ, тип.) | |
| АРМ выключена, включен режим поиска мощности 2 | ||
| от 50 МГц до 3,2 ГГц | ±0,7 дБ (тип.) | |
| выше 3,2 ГГц | ±0,5 дБ (тип.) | |
| Сжатие по длительности (длительность ВЧ сигнала относительно видеовыхода) | ±5 нс (тип.) | |
| Пролезание видеосигнала 3 | ||
| от 50 до 250 МГц | < 3% (тип.) | |
| > 250 до 400 МГц | < 10% (тип.) | |
| > 0,4 до 3,2 ГГц | < 5% (тип.) | |
| выше 3,2 ГГц | < 2 мВ (тип.) | |
| Задержка видеосигнала (от входа внешней модуляции до модулятора) | 50 нс (ном.) | |
| Задержка ВЧ сигнала (от модулятора до ВЧ выхода) | ||
| от 50 до 250 МГц | 35 нс (ном.) | |
| > 0,25 до 3,2 ГГц | 25 нс (ном.) | |
| выше 3,2 ГГц | 30 нс (ном.) | |
| Выброс на фронте импульса | < 10% (тип.) | |
| Входной уровень | +1 В = ВЧ вкл. | |
| Входной импеданс | 50 Ом (ном.) | |
1 При выключенной АРМ технические характеристики гарантируются после выполнения процедуры поиска мощности. В приборах со ступенчатым аттенюатором технические характеристики гарантируются при выключенном удержании аттенюатора, либо при уровне АРМ в пределах от минус 5 до +10 дБм, либо до максимальной нормированной выходной мощности, в зависимостиот того, какая из последних двух величин меньше. Ниже 50 МГц импульсная модуляция может использоваться, но технические характеристики не нормируются. Импульсная модуляция не работает, если включен режим ультранизких характеристик фазового шума (опция UNX).
2 Поиск мощности F это процедура калибровки, которая повышает точность установки выходной мощности в режиме выключенной АРМ.
3 С опцией 1E1 при положении аттенюатора 0 дБ. Выше 3,2 ГГц пролезание видеосигнала уменьшается при вводе ослабления аттенюатора. Ниже 3,2 ГГц пролезание видеосигнала выражается в виде процента от уровня выходной ВЧ мощности.
Внутренний генератор импульсов
Режимы
Свободный, по запуску, запуск с задержкой, дуплет и с временной селекцией. Режимы запуск с задержкой, дуплет и с временной селекцией требуют внешнего источника запуска.
Период (интервал повторения импульсов) (Tp )
От 70 нс до 42 с (частота повторения: от 0,024 Гц до 14,28 МГц)
Длительность импульса (Tw )
От 10 нс до 42 с
Задержка (Td )
Свободный режим: от 0 до ±42 с
Режимы запуска с задержкой и дуплет: от 75 нс до 42 с джиттером ±10 нс
Разрешающая способность
10 нс (длительность, задержка и интервал повторения импульсов)
Одновременная модуляция
Все виды модуляции могут быть разрешены одновременно за исключением: ЧМ с ФМ, линейная AM с экспоненциальной AM. AM, ЧМ и ФM могут суммировать одновременные входы любых двух источников (Ext1 (внешний1), Ext2 (внешний2), внутренний1 или внутренний 2). Любой данный источник (Ext1, Ext2, внутренний1 или внутренний 2) может быть направлен только на один активизированный вид модуляции.
Дистанционное управление
Интерфейсы
GPIB (IEEEF488.2,1987) с функциями приёмника и передатчика, RSF232 и 10BaseT LAN.
Языки управления
SCPI, версия 1997.0. Полная совместимсоть по коду с E8663B. Эмулирует наиболее применимые команды для Agilent 8662/3A, обеспечивая в основном совместимость с автоматизированными контрольноFизмерительными системами и системами измерения фазовых шумов E5500, которые содержат такие генераторы сигналов.
Функции IEEE-488
SH1, AH1, T6, TE0, L4, LE0, SR1, RL1, PP0, DC1, DT0, C0, E2.
Соответствие ISO
Генераторы этой серии производятся на заводе Agilent Technologies, зарегистрированном как удовлетворяющем требованиям стандарта ISO9001. Это полностью соответствует обязательству компании по обеспечению высокого качества своих приборов.
Набор библиотек
Набор библиотек ввода-вывода компании Agilent поставляется в стандартной комплектации генератора сигналов E8663D, чтобы помочь пользователю быстро установить безошибочное соединение между компьютером и приборами, независимо от производителя. За счёт этого обеспечивается надёжное управление прибором и возможность работы в той среде разработки программного обеспечения, которая предпочтительна для пользователя.
Общие характеристики
Требования к питанию
100/120 В переменного тока частотой от 50/60/400 Гц или
220/240 В переменного тока частотой 50/60 Гц (выбирается автоматически),
< 250 Вт типовое значение, 300 Вт максимум.
Диапазон рабочих температур
От 0 до 55 °C
Диапазон температур хранения 1
От −40 до 70 °C
Удары и вибрация 2
Удовлетворяет требованиям MILFPRFF28800F для оборудования класса 3.
ЭМС
По кондуктивным и излучаемым помехам и стойкости к внешним помехам удовлетворяет требованиям IEC/EN 61326F1. Удовлетворяет требованиям по излучениям стандарта CISPR, Публикация 11/1997 группа 1, класс A.
Защита конфиденциальных данных
Гашение экрана. Функции очистки памяти
Совместимость
Совместим с измерителями мощности серии EPM компании Agilent Technologies.
Масса
Габаритные размеры
178 мм (В) x 426 мм (Ш) x 515 мм (Д)
Рекомендуемый межповерочный интервал
24 месяца
1 Хранение при температуре ниже −20 °C может привести к потере запомненных состояний прибора.
2 Общепринято, что в условиях вибрации для всего оборудования генерации сигналов характеристики фазового шума не гарантируются.
Опции и рекомендуемые товары
| Плавное (аналоговое) свипирование 007 |
| Сменный накопитель на базе флэш-памяти 8 Гбайт 008 |
| Набор опций обратной совместимости с E8663B 063 |
| Ультранизкие характеристики фазового шума UNX |
| Улучшенные ультранизкие характеристики фазового шума UNY |
| AM, FM, ФМ и НЧ выход UNT |
| Модуляция короткими импульсами UNW |
| Ступенчатый аттенюатор 1E1 |
| Улучшенные характеристики по гармоническим составляющим на частотах ниже 2 ГГц 1EH |
| Перемещение всех соединителей с передней панели на заднюю панель 1EM |
| Высокая выходная мощность 1EU |
| Сканирующая модуляция 1SM |
| Комплект передних ручек 1CN |
| Комплект фланцев для монтажа в стойку 1CM |
| Комплект фланцев и передних ручек для монтажа в стойку 1CP |
| Перемещение всех соединителей с передней панели на заднюю панель C09 |
| Вход и выход внешнего опорного сигнала частотой 1 ГГц H1S |
| Соединения для обеспечения когерентности по фазе на частотах > 250 МГц HCC |
| Сертификат коммерческой калибровки с данными испытаний UK6 |
| CD-ROM, содержащий комплект документации на английском языке CD1 |
| Печатная копия комплекта документации на английском языке ABA |
| Печатная копия руководства по обслуживанию на уровне узлов OBW |
| Интерфейсный кабель ведущий/ведомый 8120-8806 |
| Транспортный ящик 9211-2656 |
| Транспортный ящик на колесиках 9211-7481 |
