Регистрационный номер в Государственном Реестре СИ - 39982-2014

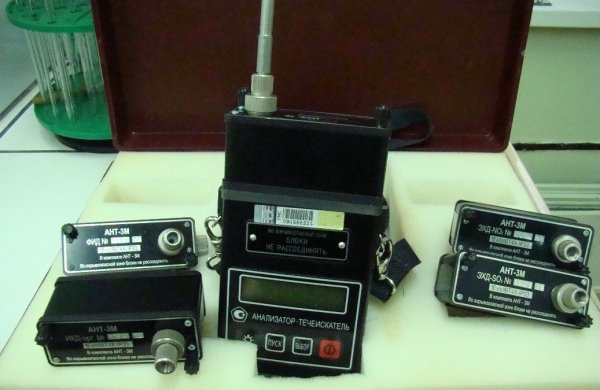

Прибором АНТ-3М в базовой комплектации (блокфотоионизационногодетектора – ФИД и блок обработки измерений) можно измерить массовую концентрацию следующих веществ:
Наименования определяемых веществ | Диапазон, мг/м3 |
Фенол | 0,15-2,0 |
Оксид азота, тетрахлорэтилен, трихлорэтилен | 5-50 |
Бензол | 2,5-60 |
Циклогексанон | 5-60 |
Стирол | 2,5-80 |
Диметилформамид | 5-100 |
Бутанол, винилхлорид, пропанол | 5-150 |
Аммиак | 10-150 |
Сероводород | 20-200 |
Изобутилен | 30-300 |
Ксилол, толуол, этилбензол | 25-300 |
Бутилацетат, метилэтилкетон | 100-400 |
Этилацетат | 25-400 |
Этилцеллозольв | 10-400 |
Пропилен | 50-500 |
Этилен | 100-500 |
Метилтретичный-бутиловый эфир | 50-600 |
Циклогексан | 10-600 |
Ацетон | 100-1000 |
Скипидар | 150-1000 |
Бензин, бензин-нефрас, керосин, уайт-спирит, углеводороды алифатические (С4-С10) |
50-2000 |
Пропан-бутан | 150-2000 |
Этанол | 500-2000 |
Примечание – прибор градуируется по определяемым веществам в соответствии с приведенным перечнем и требованиями заказчика.
Для измерения массовой концентрации веществ, к которым нечувствителен ФИД можно использовать сменные блоки на базе электрохимических и инфракрасных детекторов не входящие в базовый комплект поставки.
Примечание: дополнительная комплектация может производиться как при первичном заказе, так и в процессе эксплуатации прибора. При этом нет необходимости в направлении прибора на предприятие-изготовитель, но необходимо прислать "Руководство по эксплуатации" для внесения данных о первичной поверке.
Наименование сменного блока | Пределы измерений |
ЭХД-О2– кислород | 5 – 30 % объемных |
ИКД-CO2 - диоксид углерода | 0 – 4 % объемных |
ЭХД-H2S –сероводород*) | 5 – 30 мг/м3 |
*) Блок ЭХД H2S предназначен для определения концентрации сероводорода в парах нефти.
ИКД-органика для измерения концентраций: |
Пределы измерений |
Метана | 0 – 13000 мг/м3 |
Этан | 0 – 13000 мг/м3 |
Пропана | 0 – 13000 мг/м3 |
Наименование сменного блока | Пределы измерений |
ЭХД-SO2 - диоксид серы | 5 – 50 мг/м3 |
ЭХД-HCl - хлорид водород | 2,5 – 50 мг/м3 |
ЭХД-Cl2 – хлор | 0,5 – 10 мг/м3 |
ЭХД-CHO – формальдегид | 0,25 – 5 мг/м3 |
ЭХД-CHO – метанол | 5 – 50 мг/м3 |
ЭХД-NO2 - диоксида азота | 1 – 10 мг/м3 |
ЭХД-O3 - озона | 0,1 – 10 мг/м3 |
ЭХД-CO - оксида углерода | 10 – 100 мг/м3 |
Для измерения высоких концентраций паров углеводородов:
ФИД-1: | Пределы измерений |
углеводороды алифатические С4-С10 | 2000 – 12000 мг/м3 |
Технические характеристики прибора соответствует требованиям ГОСТ: 8.578-2008, 12.1.005-88, 13320-81. Исполнение прибора IP33 в соответствии с ГОСТ 14254-96. Прибор имеет маркировку взрывозащиты 1ExibIIBT4Xв соответствии с требованиями ГОСТ: Р 51330.0-99, Р 51330.10-99, Р 52350.0-2005, и может применяться во взрывоопасных зонах помещений и наружных установок.
Время установления показаний, от 5 до 90 с (в зависимости от типа применяемого сменного блока).
Габаритные размеры: длина – 190 мм, высота – 35 мм, ширина – 90 мм.
Масса, не более 0,6 кг.
Условия эксплуатации:
- температура окружающей среды от минус 20 до 40 °С,
- относительная влажность (при температуре 20 °С) - от 30 до 80 %,
- атмосферное давление, от 630 до 800 мм рт. ст.
Время непрерывной работы не менее 6 ч.
Индикация измерений – прямая, алфавитно-цифровая.
Режим работы прибора периодический, повторяющийся.
Первичная поверка прибора проводится на базе предприятия-изготовителя региональными органами Госстандарта. Периодическая поверка прибора проводится не реже одного раз в двенадцать месяцев.
Комплект поставки: прибор поставляется заказчику со специализированным зарядным устройством, руководством по эксплуатации, содержащим методические указания по выполнению измерений, методикой поверки МП-242-1644-2013, сертификатом соответствия о взрывозащите с дополнением.
В комплект поставки входит комплект поверочный УП рабочий эталон 2 класса (регистрационный номер в Госреестре СИ 56354-14 предназначенный для проведения периодической поверки базового комплекта прибора силами региональных ЦСМ.
Гарантии изготовителя.
Гарантийный срок эксплуатации изделия составляет 24 месяца со дня продажи. В течении гарантийного срока покупатель имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием установленного дефекта материалов или производственных дефектов.
Примечание - гарантия не распространяется на покупное изделие – аккумулятор.
Внимание! При заказе сменных блоков ЭХД и ИКД необходимо учитывать, что срок службы детекторов, входящих в их состав не превышает 2 лет.
Прибор сертифицирован:
- Сертификат соответствия Госстандарта России № RU C-RU.ГБ04.В.00276 от 02.09.2014 года.
- Сертификат об утверждении типа средств измерений зарегистрирован в Государственном реестре за №39982-14 и утвержден Федеральным агентством по техническому регулированию и метрологии России.
Пример информации для заказа – Анализатор-течеискатель АНТ-3М ДКТЦ.413441.104 ТУ. Калибровка на бензин, углеводороды алифатические, дизельное топливо. Дополнительно – сменные блоки на метан, сероводород, кислород.
