Анализатор компонентов AKTAKOM АМ-3028

Артикул: 1-3998

• Измеряемые параметры: |Z|, |Y|, C, L, X, B, R, G, D, Q, q, Rs, Rp (22 пары параметров)
• Диапазон частот: 20 Гц…1 МГц (шаг 1 мГц)
• Уровень тест-сигнала: 5 мВ…2,0 В / 50 мкА…20 мА
• Постоянное смещение: 0 / 1,5 / 2,0 В
• Входное сопротивление: 30 Ом/100 Ом (переключаемое)
• Базовая погрешность: 0,05%
• Сопротивление: |Z|, R, Rp, Rs, X 0,01 мОм … 99,9999 МОм
• Проводимость: |Y|, G, B 0,01 нСм … 99,9999 См
• Ёмкость: C 0,00001 пФ … 9,99999 Ф
• Индуктивность: L, Lk 0001 нГн … 99,9999 кГн
• Тангенс угла потерь: D 0,00001 … 9,99999
• Добротность: Q 0,01 … 99999,9
• Фазовый угол (град): -179,999 … +179,999 °С
• Фазовый угол (рад): -3,14159…3,14159
• Относительные измерения: Δ% -999,999%…999,999%
• Скорость измерения: 1,5; 10; 30 изм/с
• Память: 20 профилей
• Мощность: < 100 ВА
• Габаритные размеры: 430х185х490 мм
• Масса: Около 15 кг

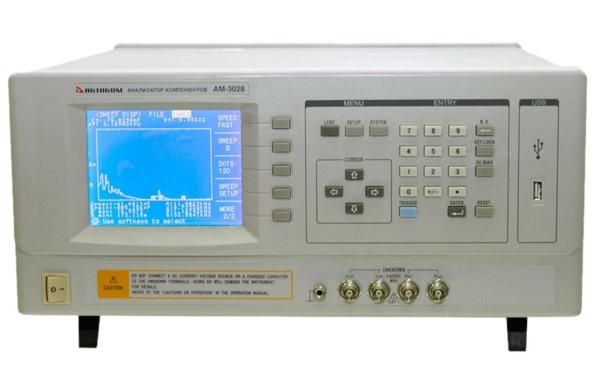

Анализатор компонентов AKTAKOM АМ-3028


Автоматический анализатор компонентов АМ-3028 предназначен для автоматического анализа и измерения индуктивности, электрической емкости, сопротивления, тангенса угла потерь, добротности, комплексного сопротивления, фазового сдвига и других параметров SMD-компонентов при разработке, на производстве, а так же при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.




Характеристики
Измеряемые параметры |Z|, |Y|, C, L, X, B, R, G, D, Q, q, Rs, Rp (22 пары параметров)
Диапазон частот 20 Гц…1 МГц (шаг 1 мГц)
Уровень тест-сигнала 5 мВ…2,0 В / 50 мкА…20 мА
Постоянное смещение 0 / 1,5 / 2,0 В
Входное сопротивление 30 Ом/100 Ом (переключаемое)
Базовая погрешность 0,05%




Измерения
Сопротивление |Z|, R, Rp, Rs, X 0,01 мОм … 99,9999 МОм
Проводимость |Y|, G, B 0,01 нСм … 99,9999 См
Ёмкость C 0,00001 пФ … 9,99999 Ф
Индуктивность L, Lk 0001 нГн … 99,9999 кГн
Тангенс угла потерь D 0,00001 … 9,99999
Добротность Q 0,01 … 99999,9
Фазовый угол (град) -179,999 … +179,999 °С
Фазовый угол (рад) -3,14159…3,14159
Относительные измерения Δ% -999,999%…999,999%




Дополнительные функции
Режимы отображения измерения Абсолютное значение/ относительное/ относительное в%
Индикатор уровня тест-сигнала Реальный тестовый ток и напряжение
Сортировка (компаратор) 10 ячеек + 1 доп
Графический анализ АЧХ до 960 точек
Табличные измерения по 10 точкам
Качание частоты (свипирование) по 10 точкам
Калибровка КЗ / открытая / под нагрузкой




Общие данные
Скорость измерения 1,5; 10; 30 изм/с
Усреднение 1-255
Схема измерения Параллельная / последовательная
Память 20 профилей
ЖКИ Графический; 320х240 точек; 6 разрядов
Запуск непрерывный / ручной / внешний / по шине
Интерфейсы стандартные: USB-Host, RS-232 опции: GPIB, Handler, Scaner, DC Bias
Питание 99 В…121 В / 198 В…242 В (47,5 Гц…63 Гц)
Мощность < 100 ВА
Габаритные размеры 430х185х490 мм
Масса Около 15 кг




Комплектность

• Прибор
• 4-х проводные тестовые зажимы АСА-3005
• 4-х проводные тестовые щупы Кельвина АСА-3012
• Пластина для КЗ-калибровки АСА-3010
• Кабель RS-232
• Flash-накопитель
• Запасной предохранитель – 2 шт
• Сетевой шнур
• Руководство по эксплуатаци
