Описание:
Точное определение мощности радиочастотного сигнала относится к наиболее сложным задачам электрических измерений. Семейство измерителей мощности R&S®NRP2 идеально подходит для решения многообразных задач в научных исследованиях, в производстве и сервисе, а также в калибровочных лабораториях. Кроме базового блока R&S®NRP выпускается большое число датчиков, позволяющих выполнять всевозможные измерения. Сложные сигналы с цифровой модуляцией (применяемые, например, в новейших стандартах мобильной радиосвязи, таких как WCDMA и WiMAX) обрабатываются столь же просто, как и синусоидальные сигналы, несущие с аналоговой модуляцией (например, АМ, ЧМ) и импульсные ВЧ сигналы.
Свойства:
• Универсальный базовый блок R&S®NRP с дружественным интерфейсом
• Интеллектуальные датчики для любых задач
• Отображение измеренных значений
• Простота в работе

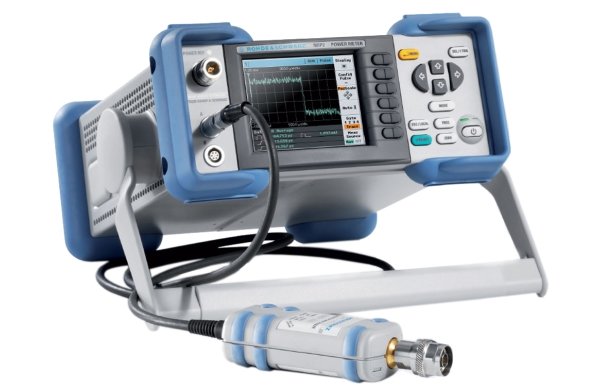

Универсальный базовый блок R&S®NRP2 с дружественным интерфейсом
• Небольшой, легкий и прочный базовый блок для промышленного, лабораторного и применения
• Простое управление, благодаря оконному графическому интерфейсу пользователя
• Готовые наборы параметров ускоряют стандартные измерения
• Одновременная работа с четырьмя датчиками
• Дистанционное управление через Ethernet (опция R&S®NRP-B4), GPIB или USB
• Источник сигнала для проверки датчиков (опция R&S®NRP-B1)
Интеллектуальные датчики для любых задач
Измерение средней и пиковой мощности, а также отношения пиковой мощности к средней в диапазоне от 0 до 67 ГГц
Интеллектуальные USB датчики с поддержкой функции «plug & play» и записанными во внутреннюю память калибровочными данными
Прямая работа с датчиками через USB интерфейс с самой высокой в своем классе точностью, воспроизводимостью и функциональностью
Отображение измеренных значений
Дисплей с разрешением ¼ VGA обеспечивает превосходную читаемость результатов измерений. Результаты могут выводиться в цифровой, аналоговой или графической форме (графики и статистические данные). Функции маркера позволяют выполнять анализ во временной области, аналогично тому, как это делают осциллографы (с помощью R&S®NRP-Z1x/-Z2x/-Z8x).
Многочисленные математические функции позволяют обрабатывать результаты, поступающие по разным измерительным каналам, что упрощает вычисление производных параметров (например, КСВ, коэффициента мощности, коэффициента отражения, обратных потерь). Результаты статистического анализа могут представляться в графической форме в виде комплементарной интегральной функции распределения (CCDF), интегральной функции распределения (CDF) или функции плотности вероятности (PDF) (с помощью R&S®NRP-Z81x).
Простота в работе
Благодаря прочной, но компактной конструкции и небольшому весу, R&S®NRP2 оптимально приспособлен для работы в лабораторных и производственных условиях, а также для мобильного применения. Четкая структура меню и оконный графический интерфейс пользователя чрезвычайно упрощают работу. Десять программируемых пользователем ячеек памяти обеспечивают быстрый доступ к персональным настройкам. Готовые наборы параметров для всех основных стандартов мобильной радиосвязи позволяют корректно измерять сигналы буквально за несколько шагов: просто включите датчик, выберите набор параметров и измеряйте!
Поддерживаемые устройства:

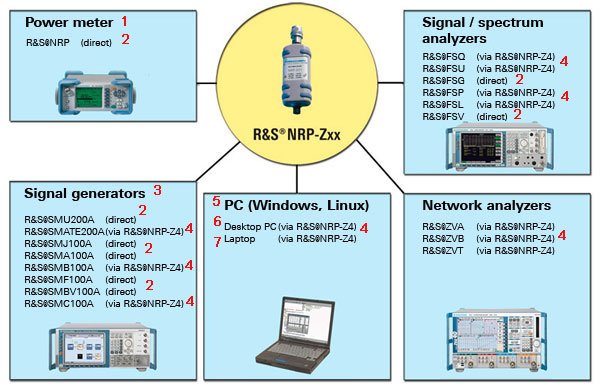

Подключение к другому оборудованию Rohde&Schwarz
Датчики R&S®NRP-Zxx могут подключаться к генераторам сигналов, анализаторам спектра и анализаторам электрических цепей последнего поколения. Это позволяет непосредственно отображать измеренную датчиком среднюю мощность без базового блока R&S®NRP или ПК. Кроме того, это позволяет просто решать проблему автоматической коррекции уровня генератора сигналов. Анализаторы спектра используют датчики мощности в качестве источника опорного сигнала, позволяющего повысить точность измерений.
1. Измеритель мощности
2. (непосредственное подключение)
3. Генераторы сигналов
4. (через R&S®NRP-Z4)
5. ПК (Windows, Linux)
6. Настольный ПК
7. Ноутбук
Технические характеристики:

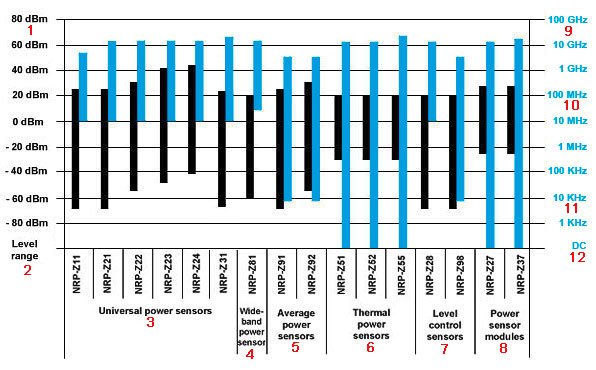

Датчики мощности R&S®NRP
1. дБмВт
2. Диапазон уровней
3. Универсальные датчики мощности
4. Широкополосный датчик мощности
5. Датчики средней мощности
6. Тепловые датчики мощности
7. Датчики регулировки уровня
8. Специализированный датчик мощности
9. ГГц
10. МГц
11. кГц
12. Постоянный ток
• Динамический диапазон: до 90 дБ (зависит от датчика)
• Диапазон уровней: от –67 до +45 дБмВт (зависит от датчика)
• Диапазон частот: от 0 до 67 ГГц (зависит от датчика)
• Скорость измерения: 1500 измерений в секунду в режиме с буферизацией
• Погрешность линейности: 1,5 % (от 20 до 25 °C, f = от 100 МГц до 4 ГГц)
