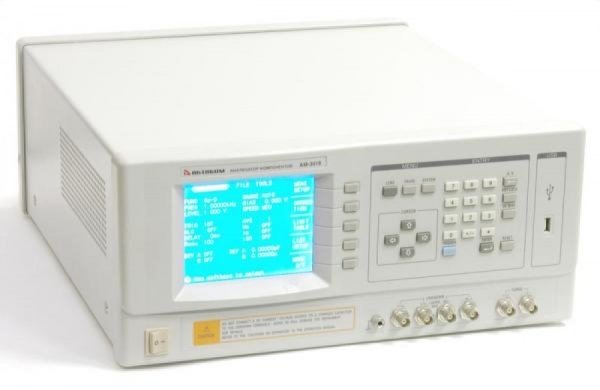

Анализатор компонентов AKTAKOM АМ-3018

Артикул: 1-4000

• Тестовая частота: от 20 Гц до 300 кГц с шагом 10 мГц и погрешностью 0,01%
• Уровень сигнала (среднеквадратичное значение): 5 мВ-2 В с разрешением 1 мВ / 50 мкА-20 мА с разрешением 10 мкА
• Выходное сопротивление: 30 Ом и 100 Ом (1±5%)
• Внутреннее постоянное напряжение смещения: 0 мВ; 1,5 В; 2,0 В
• Функция автоматического контроля уровня напряжения и тока (RMS): 0,01 мВ-2 В / 0.001 мкА-20 мА
Измерение параметров трансформаторов
• Емкость: 0,00001 пФ-9,99999 Ф
• Индуктивность: 0,00001 мкГн-99,9999 кГн
• Сопротивление: 0,00001 Ом-99,99 МОм
• Добротность: 0,01-99999,9
• Тангенс угла диэлектрических потерь: 0,000001-9,99999
• Фаза: -179,999?-179,999?
• Базовая погрешность: 0,05%
• Скорость измерения: - быстрая: 30 изм/сек / - средняя: 10 изм/сек / - медленная: 2 изм/сек
• Выбор диапазонов: автоматический, ручной (Hold/Up/Down)
• Режимы запуска: внутренний, ручной, внешний, по шине
• Режимы калибровки: открытая, короткозамкнутая, под нагрузкой
• Эквивалентные схемы: последовательная, параллельная
• Режимы работы: - по 10 точкам (качание), частота, уровень, постоянное напряжение смещения. / - Анализ частотных характеристик с отображением кривых на экране
Дополнительные измеряемые величины
• Реактивное сопротивление: (X)
• Комплексная проводимость: Y (адмитанс)
• Проводимость: (G)
• Реактивная проводимость: (B)
• ЖК-дисплей: 320х240; 6 разрядов
• Встроенный компаратор: 10 ячеек сортировки, 9 пар основных пределов и 1 пара пределов вторичных параметров, вспомогательная ячейка
• Питание: 220 В
• Габариты: 430х185х473 мм
• Масса: 13 кг







Анализатор компонентов AKTAKOM АМ-3018


Цифровой RLC–метр АМ-3018 — это мощный анализатор компонентов высокой точности на базе моста с автобалансировкой с возможностью построения графиков и широким диапазоном измерения. Может использоваться для входного контроля компонентов, контроля качества на производственной линии и лабораторного применения в широком диапазоне частот от 20 Гц до 300 кГц с шагом 0,01 Гц при уровне сигнала от 5 мВ до 2 В с внутренним напряжением смещения постоянного тока. Интерфейсы HANDLER, GPIB и RS232C помогают встроить прибор в автоматическую систему измерений, обмениваться данными с компьютером и осуществлять запись результатов испытаний.




Характеристики
Тестовая частота от 20 Гц до 300 кГц с шагом 10 мГц и погрешностью 0,01%
Уровень сигнала (среднеквадратичное значение) 5 мВ-2 В с разрешением 1 мВ
50 мкА-20 мА с разрешением 10 мкА
Выходное сопротивление 30 Ом и 100 Ом (1±5%)
Внутреннее постоянное напряжение смещения 0 мВ; 1,5 В; 2,0 В
Функция автоматического контроля уровня напряжения и тока (RMS) 0,01 мВ-2 В
0.001 мкА-20 мА
Измерение параметров трансформаторов
Емкость 0,00001 пФ-9,99999 Ф
Индуктивность 0,00001 мкГн-99,9999 кГн
Сопротивление 0,00001 Ом-99,99 МОм
Добротность 0,01-99999,9
Тангенс угла диэлектрических потерь 0,000001-9,99999
Фаза -179,999?-179,999?
Базовая погрешность 0,05%
Скорость измерения - быстрая: 30 изм/сек
- средняя: 10 изм/сек
- медленная: 2 изм/сек
Выбор диапазонов автоматический, ручной (Hold/Up/Down)
Режимы запуска внутренний, ручной, внешний, по шине
Режимы калибровки открытая, короткозамкнутая, под нагрузкой
Эквивалентные схемы последовательная, параллельная
Режимы работы - по 10 точкам (качание), частота, уровень, постоянное напряжение смещения.
- Анализ частотных характеристик с отображением кривых на экране
(первичные и вторичные параметры могут одновременно отображаться на экране)
Дополнительные измеряемые величины
Реактивное сопротивление (X)
Комплексная проводимость Y (адмитанс)
Проводимость (G)
Реактивная проводимость (B)
ЖК-дисплей 320х240; 6 разрядов
Встроенный компаратор 10 ячеек сортировки, 9 пар основных пределов и 1 пара пределов вторичных параметров, вспомогательная ячейка
Питание 220 В
Габариты 430х185х473 мм
Масса 13 кг




Интерфейсы:

• RS232C
• USB (Опция для подключения внешних носителей и сохранения настроек измерений)
• GPIB (Опция)
• HANDLER (Опция)
• SCANER (Опция)


Комплектация

• Тестовый кабель ACA-3012
• Тестовый кабель АСА-3043
• Переходник АСА-3005
• Кабель питания
• Инструкция по эксплуатации


Дополнительная комплектация

• Набор сигнальных миниклипс: АСА-2550
• Набор сигнальных микроклипс: АСА-2652
• Микроклипса: АСА-2554
• BNC кабель: PTL922, PTL923, PTL924
