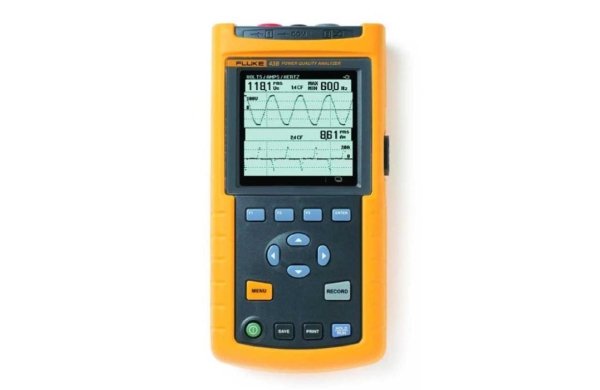

Анализатор качества электроэнергии Fluke 43B

Анализатор качества питания Fluke 43B

Единственный инструмент для анализа, который позволяет легко отследить все неполадки с электроэнергией и связанные с этим проблемы.

Анализатор качества питания Fluke 43 B предназначен для проведения измерений и процедур, необходимых при эксплуатации сетей электропитания, поиска неисправностей в них, последующего анализа результатов измерений с целью выявления и устранения причин, вызывающих эти неполадки. И все это в одном надежном, прочном и компактном инструменте.

• Является прибором, комбинирующим наиболее часто используемые способности анализатора качества питания, мультиметра и осциллографа;
• Позволяет рассчитывать параметры трехфазной сети на симметричной нагрузке, используя данные, полученные при обычных однофазных измерениях;
• Измеряет параметры гармоник, фиксирует скачки и спады напряжения, переходные процессы в сети и броски пускового тока;
• Функция мониторинга помогает отслеживать характеристики систем энергопитания, а так же диагностировать проблемы в них, в том числе перемежающиеся неисправности;
• В меню прибора использована легко узнаваемая электротехническая терминология;
• Переключение режимов измерения и отображения основных параметров качества энергопитания одиночным нажатием кнопки;
• Запись двух параметров на выбор в течение периода времени до 16 дней;
• 20 ячеек памяти для сохранения и вызова из памяти «экранов» и данных с возможностью курсорных измерений;
• Программное обеспечение FlukeView ® позволяет записывать параметры гармоник и любые другие показания прибора в течение периода времени;
• New! FlukeView ® дает возможность получить полную картину сигнала вплоть до 51-й гармоники;
• Измерение сопротивления, емкости, падение напряжения на диоде, прозвонка;
• Поддерживает аксессуары для непосредственного измерения температуры в градусах;
• Руководство по применению прибора и видео-инструкция для ответов на сложные вопросы по проблемам качества электропитания;
• В комплект поставки входят: тестовые щупы с четырьмя видами наконечников, токовые клещи Fluke до 500 А, программное обеспечение FlukeView ® и оптически изолированный интерфейсный кабель

Описание функциональных возможностей и режимов работы Анализатора качества питания Fluke 43B

Измерение напряжения, силы тока и частоты

Форма сигнала напряжения и тока;
Действующее значение напряжения и тока;
Частота.

Трехфазные измерения

New! На дисплее отображается схема подключения прибора
для проведения трехфазных измерений
мощности и коэффициента реактивной
мощности на 3-хпроводной симметричной нагрузке
(«звезда» или «треугольник»).



Мощностные характеристики

 Активная мощность (Вт), коэффициент мощности,
коэффициент реактивной мощности ( cos ),
полная мощность (ВА) и реактивная мощность (ВАР);
Форма сигнала напряжения и тока.

Гармоники

Гармоники напряжения, тока и мощности до 51-ой;
Суммарное искажение гармоники ( THD );
Сдвиг фазы для каждой гармоники

Cпады и повышения (Sags & Swells)

Непрерывное измерение напряжения и
тока цикл за циклом в течение периода времени
до 24 часов; Считывание времени и даты
спадов и повышений с помощью курсора.

Переходные процессы (Transients)

 Регистрация переходного напряжения и
искажения формы сигнала;
 Регистрация и запоминание до 40 переходных помех;
Корреляция причины переходных
помех с метками времени и даты.

Бросок пускового тока (Inrush)

Регистрация и измерение параметров
броска пускового тока до 500 А при помощи
токовых клещей, входящих в комплект поставки.
Возможность использования курсоров
для измерения продолжительности броска пускового тока.

Двухканальный осциллограф

Функция Connect - and - View TM,
позволяет получать на дисплее информацию
об исследуемом сигнале и его форме без
дополнительных настроек и регулировок;
20 МГц полоса пропускания с опциональным
делителем напряжения 10:1 (15 КГц по токовому
каналу с опциональными токовыми клещами).

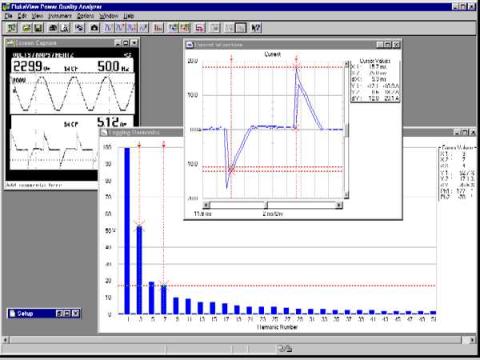

• Программное обеспечение FlukeView® для анализатора
качества питания включено в комплект поставки;
• Сохранение данных, полученных в результате измерений,
и форм сигнала для обработки и составления профессиональных отчетов;
• Запись показаний в память компьютера;
• Запись параметров гармоник в течение времени для
создания полноценной картины гармоник сигнала;
• Работает с текстовыми редакторами, электронными
таблицами и другими приложениями Windows ® ;
• Совместимо с Windows ® 95 / 98 / Me / 2000 / NT 4.0.

Действующее значение напряжения (В ~ + В-)
• Пределы измерений: 5.000 В, 50.00 В, 500.0 В, 1250 В*
• Точность: ±(1% +10 отсчетов)

Действующее значение тока (А ~ + А-)
• Пределы измерений: 50.00 A , 500.0 A , 5.000 К A , 50.00 К A , 1250 KA
• Точность: ±(1% +10 отсчетов)

Частота
• Пределы измерений: 10.0 Гц ... 15.0 K Гц
• Точность: ±(0.5% + 2 отсчета)

Амплитудный коэффициент ( Crest Factor )
• Пределы измерений: 1.0 ... 10.0
• Точность: ±(5% + 1 отсчет)


Активная мощность (Ватт), полная мощность ( VA ), реактивная мощность ( VAR ) в одно- и трехфазной цепи на 3-хпроводной симметричной нагрузке:
• Пределы измерений: 250 Вт, 2.50 КВт, 25.0 КВт, 250 КВт, 2.50 МВт, 25 МВт, 250 МВт, 625 МВт и 1.56 ГВт.
• Точность: ± (2% + 6 отсчетов) суммарная мощность, ± (4% + 4 отсчета) мощность основной гармоники.

Коэффициент мощности ( PF )
• Пределы измерений: 0.00 to 1.00
• Точность: ± 0.04

коэффициент реактивной мощности ( DPF )
• Пределы измерений: 0.00 ... 0.25 суммарно, 0.25 ... 0.90 ± 0.04, 0.90 ... 1.00 ± 0.03

Частота основной гармоники
• Пределы измерений: 40.0 ... 70.0 Гц
• Точность:: ± (0.5% + 2 отсчета)


Амплитудные значения напряжения, тока, мощности:
на основной гармонике:
• Точность: В, А ± (3% + 2 отсчета), Ватт ± (5% + 2 отсчета)
На гармониках от 2 до 31-ой:
• Точность: В, А ± (5% + 3 отсчета), Ватт ± (10% + 10 отсчетов)
На гармониках от 32 до 51-ой:
• Точность: В, А ± (15% + 5 отсчетов), Ватт ± (30% + 5 отсчетов)

Частота основной гармоники:
• Пределы измерений: от 40 Гц до 70 Гц:
• Точность: ± 0.25 Гц

Фаза: Напряжение и ток (между основной частотой и гармониками).
• Точность: для 2-ой (± 3°) . . . для 51-ой (± 15°)

Активная мощность (между основной частотой напряжения и гармониками тока)
• Точность: по основной частоте (± 15°)

K - Factor :
• Пределы измерений: 1.0 to 30.0
• Точность: ± 10%

Суммарное гармоническое искажение ( THD ):
• Пределы измерений: 0.00 to 99.99
• Точность: ± (3% + 8 отсчетов)


• Время записи (на выбор): от 4 минут до 16 дней

Действующее значение напряжения:
• Текущее, максимальное и минимальное (переменное AC + постоянное DC ): 5.000 В, 50.00 В, 500.0 В, 1250 В*
• Точность: Показания ±(2% + 10 отсчетов), Курсорные измерения ±(2% + 12 отсчетов), Курсорные измерения среднего значения ±(2% + 10 отсчетов).

Действующее значение силы тока:
• Текущее, максимальное и минимальное (переменное AC + постоянное DC ): 50.00 А, 500.0 А, 5.000 КА, 50.00 КА

• Время записи (на выбор): от 4 мин. до 16 дней

Записываемые параметры:
• Можно выбрать до двух параметров в одной группе из приведенных ниже: В/А/Гц: сетевое напряжение, сила тока, частота.
•Мощность : активная мощность (Ватт), полная мощность ( VA ), реактивная мощность ( VAR ), коэффициент мощности ( PF ), коэффициент реактивной мощности ( DPF ), частота
• Гармоники: Суммарное гармоническое искажение ( THD ), амплитуду напряжения на осн. частоте и гармониках, амплитуду тока на осн. частоте и гармониках, активную мощность на осн. частоте и гармониках, частота гармоники, %(Г) от суммарного, Фаза гармоники, К-Фактор.

Сопротивление: сопротивление, емкость, тест диодов, прозвонка цепи.
•Температура: ° C или ° F

• Осциллограммы: постоянное напряжение, постоянный ток, переменное напряжение, переменный ток, частота, ширина импульса + или -, фаза, коэффициент последовательности импульсов ( Duty cycle ) + или -, max значение, min значение, максимальная разница между min и max значениями, амплитудный коэффициент ( Crest Factor ).


• Минимальная ширина импульса: 40 нс.
•Полоса пропускания по входу 1: от постоянного тока до 1 МГц (с тестовыми щупами TL 24 )
•  Количество переходных помех: 40
• Установка порогового значения напряжения: 20%, 50%, 100%, 200% выше или ниже опорного сигнала.
• Опорный сигнал: После нажатия кнопки START , замеряется действующее значение напряжения сигнала и его частота. По этим данным рассчитывается гармонический сигнал, который и принимается в качестве опорного для установок пороговых значений.

Минимальное и максимальное пиковое значение напряжения в позиции курсора:
10 В, 25 В, 50 В, 125 В, 250 В, 500 В, 1250 В
• Точность: ±5% полной шкалы


• Диапазон тока (на выбор): 1 А, 5 А, 10 А, 50 А, 100 А, 500 А и 1000 А
• Развертка (на выбор): 1 с, 5 с, 10 с, 50 с, 100 с, 5 мин.

Курсорные измерения:
Максимальное значение тока и продолжительность между курсором 1 и курсором 2
• Точность: ±5% полной шкалы

• Расстояние между курсорами: 4 ... 235 точек
• Точность: ±(0.2% + 2 точки)


Входное сопротивление

• Вход 1: Пределы измерений: 1 МОм//12 пФ; с адаптером BB 120 : 20пФ.
• Точность: ±2 пФ; с адаптером BB 120: ±3 пФ.

• Вход 2: Пределы измерений: 1 M Ом//10 pF ; с адаптером BB 120: 18 pF .
•Точность: ±2 пФ; с адаптером BB 120: ±3 пФ.

По вертикали:

•Измерение напряжения: Пределы измерений: 50 мВ/дел. ... 500 В/дел
•Точность: ± (1% + 2 точки)
•Чувствительность по вертикали/ Разрешение по вертикали: Значения: 5 мВ/дел. ... 500 В/дел. / 8 бит (256 линий)
• Полоса пропускания по входу 1 (напряжение): от постоянного до 20 МГц на входе, или с адаптером BB 120 и делителем напряжения VPS 100-R (опция); 1 МГц со щупами TL24.
• Полоса пропускания по входу 2 (ток): от постоянного тока до 15 КГц, 10 КГц с токовыми клещами 80 i -500 s
•Тип входа: Открытый ( DC ), Закрытый ( AC 10 Гц -3 dB ).

По горизонтали:
• Развертка: автоматическая, ручной запуск.
• Пределы: 60 с/дел. ... 20 нс/дел.
• Точность: ± (0.4% + 1 точка)
• Частота выборки: 25 * 106 отсчетов/сек
• Длина записи ( min / max отсчеты): 512 на канал

Источники синхронизации:

• Параметры: Вход 1 или Вход 2 или Автоматический выбор.
• Режимы работы синхронизации: Автоматический Connect-and-View TM , непрерывный (Free Run), однократный (Single Shot).

Режим Connect-and-View TM :

Автоматическая развертка Connect - and - View TM распознает параметры входного сигнала, автоматически настраивает оптимальную синхронизацию и развертку по горизонтали и вертикали и обеспечивает отображение стабильной картинки комплексного и динамического сигнала, например электромотора или управляющие сигналы.

• Опережение запуска: До 10 экранных делений.

Результаты измерений по каналам на выбор:
• Параметры: напряжение и ток (действующее значение постоянного, переменного, переменного с постоянной составляющей), max и min пиковые значения, максимальная разница между min и max значениями. Частота, коэффициент последовательности импульсов ( Duty cycle ) + или -, сдвиг фазы между 1 и 2 входом, ширина импульса + или -, амплитудный коэффициент ( Crest Factor ).


Сетевой адаптер/зарядное устройство в комплекте.
Основные характеристики
• Установлены батареи: NiCd аккумуляторы (4 шт. по 6 В).
• Время работы: 4 часа.
• Время зарядки: 4 часа (при выкл. приборе) 12 часов (при вкл. приборе).
• Тренировочный цикл: 8 ... 14 часов (для придания NiCd аккумулятору оптимальной емкости).


Соответствует стандартам безопасности:
EN 61010-1 (1993) ( IEC 1010-1), ANSI / ISA S 82.01-1994, CAN / CSA - C 22.2 No . 1010.1-92 UL 3111-1
для измерений до 600 В (действующее значение) по категории III . Уровень излучения 2.

Защита от скачков напряжения до 6 КВ на входах 1 и 2.
Максимальное «плавающее напряжение» (разность потенциалов между любым из входов и землей): 600 В.
