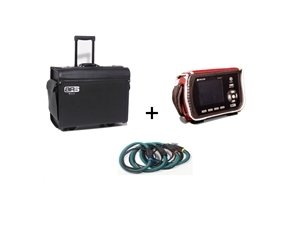

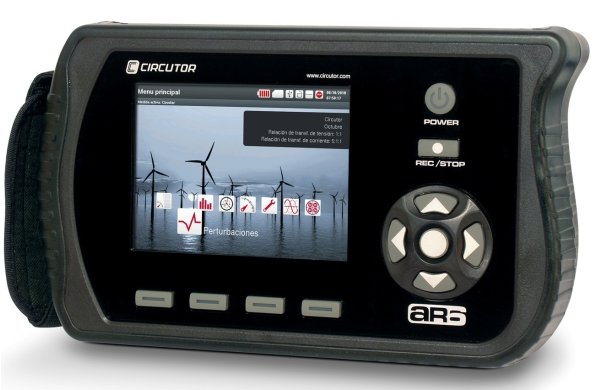

Анализатор качества и количества CIRCUTOR AR6.4AM54-Flex kit Портативные анализаторы электроэнергии являются одними из основных приборов в составе лаборатории для энергоаудита. С их помощью проводятся измерения и регистрация параметров количества и качества электроэнергии, на основании показаний которых можно сделать выводы о степени эффективности использования электроэнергии, предлагаются и обосновываются энергосберегающие проекты, разрабатываются программы энергосбережения. Универсальные анализаторы электроэнергии чаще всего рассчитаны на применение в трехфазных несимметричных сетях 220/380 В, и, как следствие, их можно применять в симметричных трехфазных и однофазных сетях. В типичный набор параметров входят напряжение, ток, активная и реактивная мощности/энергии, cos j, 3-х фазный коэффициент мощности, частота сети, дополнительно - ток утечки (AR6). В параметры качества электроэнергии входят спектры гармоник (до 50 порядка), токов и напряжений, коэффициент фликера, отклонения и провалы напряжения, импульсные помехи и т.д. Рассчитанные параметры выводятся на дисплей прибора в реальном времени и могут быть сохранены в памяти прибора и переданы на ПК для дальнейшего анализа с помощью ПО “Power Vision / Power Vision Plus”. • Обследование предприятий (энергоаудит) • Определение причин отказов и неисправности оборудования • Оптимизация графиков энергопотребления • Подбор энергоснабжающего оборудования • Проектирование помехозащитных систем • Выбор компенсаторов реактивной мощности (УКРМ) • Заключение договоров на энергоснабжение • Проверка счетчиков электроэнергии, энергосберегающих систем и оборудования Особенности • Компактные, лёгкие, портативные анализаторы количества и качества электроэнергии • Измерение, вычисление, запись и анализ параметров переменного напряжения и тока в однофазных и трехфазных сетях • Широкий ассортимент токоизмерительных клещей и гибких колец • Цветной дисплей 5.7” с высоким разрешением для простой навигации по меню и графического представления данных измерений • До 10 входов тока и напряжения • Создание снимка дисплея • Интуитивное меню на русском языке Модель AR6 представляет собой последнюю разработку компании CIRCUTOR в области портативного измерения качественных и количественных показателей электрической энергии. Анализатор оснащен большим цветным графическим дисплеем с высокой разрешающей способностью, благодаря которой пользователь может детально изучить графики. AR6 имеет 5 входов по напряжению и 5 токовых входов: токи по трем фазам, ток нейтрали и ток утечки. Прибор позволяет определять кратковременную и длительную дозы фликера, отображать круговые векторные диаграммы с указанием дисбаланса и несимметрии напряжения, выводить на дисплей реальные формы кривых измеряемых параметров с возможностью создания скриншота дисплея, определять и фиксировать скачки, провалы и прерывания напряжения на интервале от 10 мс с частотой 6400 выборок за период, передавать данные на ПК через USB для дальнейшего анализа и создания отчетов с помощью высокопроизводительного ПО “Power Vision Plus”. Преимущества • Портативный анализатор для измерения основных качественных и количественных параметров электрической энергии в трехфазных и однофазных сетях с возможностью одновременной регистрации тока утечки и резких подъемов напряжения. • AR6 - идеальный прибор для визуализации и анализа неисправностей сети • Благодаря графическому отображению гармоник, векторов и колебаний • Извлечение среднеквадратического значения • Наличие 5 входных каналов напряжения и 5 каналов тока • Большой цветной графический дисплей 5.7” • Встроенный счетчик потребляемой и генерируемой энергии • Конфигурация меню триггера (настройка по уровням и по времени) • Специализированное программное обеспечение Power Vision Plus для всестороннего анализа зарегистрированных параметров • Простое интуитивное меню конфигурации прибора • Список выявленных возмущений/искажений в виде таблиц • Отображение резких скачков напряжение в профиле волны • Создание скриншотов дисплея вручную или автоматически (профили волн 9 каналов, вкл. мгновенные значения) • Самостоятельное обнаружение подсоединенных клещей • Совместимость с выводами анализатора AR5-L • Аккумуляторная батарея ресурсом 8 ч (с выкл. подсветкой) |
|
Характеристики | ||
Питание | ||
Напряжение / Ток (через внешний источник питания) |
100...240 В пер. тока / 3.33 А | |
Частота | 50 ... 60 Гц | |
Макс. мощность | 40 Вт | |
Рабочие условия | ||
Номин. напряжение | 12 В пост. тока | |
Ток | 2 А | |
Макс. мощность | 24 Вт | |
Потребление | 30 В-А | |
Рабочая темпер. | 0 ... +50 °C | |
Высота | ≤ 2 000 м | |
Рабочая влажность (без конденсации) |
5 ... 95% | |
Уровень загрязн. | 2 | |
Входы измерения тока | ||
Входы тока | I1, I2, I3, IN, Ileakage | |
Входное напряж. | 0 ... 2 В | |
Входы измерения тока | ||
Диапазон измер. | 1 ... 120 от In% | |
Максим. ток | 3/n A | |
Входное сопротив. | 10 Ω | |
Входы измерения напряжения | ||
Входы напряжения | U1, U2, U3, UN, заземл. | |
Входное напряж. | 10...80 Vrms нейтр. фаза | |
Максим. напряж. | 2 500 В | |
Ширина полосы | 3,2 кГц | |
Прочие характеристики | ||
Диап. изм. напряж. | 10 ... 800 В | |
Диап. изм. тока | 0,01 ... 1000 А (в завис. от клещей) | |
Коэффициенты трансформации тока и напряжения | Программируются пользователем | |
Внутренняя память | 1 Гб (FAT 32) | |
Погрешность | ||
Напряжение | 0,5% ±2 цифры | |
Ток | 0,5% ±2 цифры | |
Активная мощность | 0,5% ±2 цифры | |
Реактивная мощн. | 1% ±2 цифры | |
Особенности конструкции | ||
Корпус | Двойная изоляция | |
Дисплей | 5.7”б цветной, VGA стандарт | |
Разъемы | 5 по току | 5 по напряж. |
Размеры | 283 х 168 х 80 мм | |
Вес | 1, 640 кг | |
Доп. выходы | USB |
Рекомендуемые принадлежности | ||
Опциональные программы измерений | ||
Гармоники (программа вычисления спектра гармонических искажений по току и напряжению) | Картридж ARI | |
Фликер (программа вычисления коэффициента фликера) | Картридж FL | |
Искажения, возмущения (программа регистрации кратковременных и долговременных возмущений напряжения: импульсов, провалов и т.д., а также любых отклонений синусоиды от заданной формы). |
Картридж CL | |
Быстрая проверка (программа регистрации параметров переменного электрического тока на миллисекундном интервале; для быстрых процессов, запуска двигателя). |
Картридж FAST | |
Проверка счетчиков (программа, позволяющая автоматизировать процесс проверки счетчиков). | Картридж CM | |
Токоизмерительные клещи | ||
Токовые клещи | CF-5 | |
Токовые клещи | CF-10 | |
Токовые клещи | CP-5 | |
Токовые клещи | CP-100 | |
Токовые клещи | CPR-500 | |
Токовые клещи | CPR-1000 | |
Токовые клещи | CP-2000/200 | |
Гибкие клещи | ||
Гибкие клещи (3 шт.) Kit-3 C-Flex 20k/2k/200, 45 см; 10-20 кГц | M81141 | |
Гибкие клещи (3 шт.) Kit-3 C-Flex 20k/2k/200, 80 см; 10-20 кГц | M81142 | |
Гибкие клещи (3 шт.) Kit-3 C-Flex 20k/2k/200, 120 см; 10-20 кГц | M81143 | |
Прочие принадлежности | ||
Шунт для токовых трансформаторов (3 шт.) | M89925 |
