Анализатор электроэнергии CIRCUTOR AR5-L

Артикул: 1-7385

• Через внешний источник питания: 100 ... 240 В перем. тока / 12 В пост. тока
• Частота: 50 ... 60 Гц
• Потребл. энергии: 15 В-А
• Внутр. память: 1 Мб
• Дисплей: ж/к, 160 х 160 пикс., с подсветкой
• Размеры: 220 х 60 х 130 мм
• Вес: 800 г





Анализатор качества и количества CIRCUTOR AR5-L kit-4


Портативные анализаторы электроэнергии являются одними из основных приборов в составе лаборатории для энергоаудита. С их помощью проводятся измерения и регистрация параметров количества и качества электроэнергии, на основании показаний которых можно сделать выводы о степени эффективности использования электроэнергии, предлагаются и обосновываются энергосберегающие проекты, разрабатываются программы энергосбережения. Универсальные анализаторы электроэнергии чаще всего рассчитаны на применение в трехфазных несимметричных сетях 220/380 В, и, как следствие, их можно применять в симметричных трехфазных и однофазных сетях. В типичный набор параметров входят напряжение, ток, активная и реактивная мощности/энергии, cos j, 3-х фазный коэффициент мощности, частота сети, дополнительно - ток утечки (AR6). В параметры качества электроэнергии входят спектры гармоник (до 50 порядка), токов и напряжений, коэффициент фликера, отклонения и провалы напряжения, импульсные помехи и т.д. Рассчитанные параметры выводятся на дисплей прибора в реальном времени и могут быть сохранены в памяти прибора и переданы на ПК для дальнейшего анализа с помощью ПО “Power Vision / Power Vision Plus”.

• Обследование предприятий (энергоаудит)
• Определение причин отказов и неисправности оборудования
• Оптимизация графиков энергопотребления
• Подбор энергоснабжающего оборудования
• Проектирование помехозащитных систем
• Выбор компенсаторов реактивной мощности (УКРМ)
• Заключение договоров на энергоснабжение
• Проверка счетчиков электроэнергии, энергосберегающих систем и оборудования


Особенности

• Компактные, лёгкие, портативные анализаторы количества и качества электроэнергии
• Измерение, вычисление, запись и анализ параметров переменного напряжения и тока в однофазных и трехфазных сетях
• Широкий ассортимент токоизмерительных клещей и гибких колец
• До 10 входов тока и напряжения


AR5-L представляет собой базовую модель трехфазного портативного анализатора количества и качества электроэнергии. Анализатор оснащен всеми необходимыми функциями для проведения энергоаудита и мониторинга качества энергии в однофазных и трехфазных сетях. Прибор оснащен подсвечиваемым ж/к дисплеем и внутренней памятью. Пользователь может выбрать не только регистрируемые переменные, но также интервал сохранения результатов измерений, а также условия запуска процесса регистрации данных. Анализатор AR5-L имеет несколько опциональных программ для расширенной диагностики гармонических возмущений, искажений, измерений фликера, проверки утечек в счетчиках и пр. С помощью соединительного кабеля полученные данные можно передать на ПК и впоследствии провести анализ, используя высокопроизводительное ПО Power Vision/Power Vision Plus.

Преимущества

• Возможность регистрации всех основных качественных и количественных параметров электрической энергии, включая гармоники, возмущения, переходные процессы, фликер, потребление энергии, утечки и др.
• Встроенный счетчик электроэнергии
• Возможность установки программы в зависимости от выбранных параметров
• Конфигурация параметров автозапуска
• Наличие 4-х входных каналов напряжения и 4-х каналов тока
• Большой ж/к дисплей с подсветкой и возможностью отображения до 30 параметров
• Удобный интерфейс с помощью кнопок на лицевой панели
• Специализированное программное обеспечение Power Vision Plus
• Объем внутренней памяти 1Мб (линейная/циклическая память, в завис. от конфигур.)
• Автоматическое вычисление имеющейся в наличии свободной памяти
• Отдельные файлы для хранения значений каждого измеряемого параметра
• Обмен данными с ПК (RS-232)
• Самостоятельное обнаружение подсоединенных клещей
• Аккумуляторная батарея ресурсом 8 ч
• Компактные размеры и малый вес (0.8 кг)




Программы измерений




Программа “Гармоники”
• Анализ всех электрических параметров: напряжения, тока, мощности, энергии и пр.
• Анализ перегрева в трансформерах, конденсаторах и т.д.
• Определение тока нейтрали
• Отображение профилей волны на дисплее в режиме реального времени
• Увеличение масштаба отдельных участков профиля волны
• Отображение гармонических составляющих (30 или 50 гармоник)
• Расчет полного коэффициента гармоник по току и напряжению (в %)


Программа “Фликер”
• Определение наличия и анализ показателей доз фликера: мгновенные значения (Pinst), кратковременные (Pst) и длительные (Plt) дозы фликера (анализ последних осуществляется через ПО)
• Выполнение всех процедур, заложенных в программу “Энергия”
• Конфигурация временных интервалов для расчета фликера и показателей энергии
• Отображение всех параметров фликера на одном экране
• Определение уровня визуальных возмущений, которые могут привести
к снижению эффективности выполняемых сотрудниками работ
• Анализ колебаний напряжения


Программа “Искажения. Возмущения”
• Выявление импульсов, провалов, щелей, пиков и пр.
• Настройка чувствительности для определения возмущений того или иного типа
• Сбор информации о выявленных искажениях/возмущениях
• Проверка эффектов переключения нагрузки в разных точках системы
• Создание “рентгенограмм” установки с помощью прибора и ПК, с целью получения необходимых данных о питающей электросети


Программа “Быстрая проверка”
• Используется на однофазных или 3-х фазных сетях для регистрации напряжения, тока, активной и реактивной мощности во время цикла
• Регистрация кратковременных прерываний и изменений напряжения (напр., в процессе запуска двигателей, сварочного оборудования и пр.)
• Возможность регистрации с использованием триггера
• Проверка эффектов переключения нагрузки в разных точках системы
• Постоянная или дисковая память


Программа “Проверка счетчиков”
• Проверка работы электронных и механических счетчиков
• Проверка счетчиков не месте их установки без разрыва токовых цепей
• Проведение тестов продолжительностью 30 секунд
• Определение ошибок активной и реактивной энергии
• Отображение запрограмированных настроек и ошибок (в %) на одном экране
• Возможность создания до 4000 протоколов
• Вывод числовых таблиц
• Экспорт в формат .bmp




Схема подключения



CIRCUTOR AR5-L

CIRCUTOR AR5-L

CIRCUTOR AR5-L

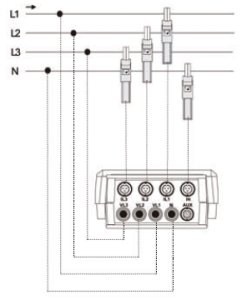

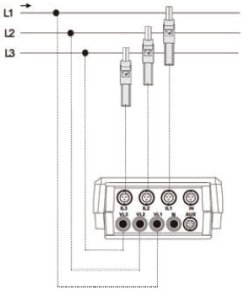

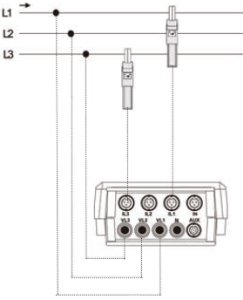

3-х фазное соединение, 4 провода 3-х фазное соедин., 3 провода 3-х фазное соедин., 3 провода, ARON


CIRCUTOR AR5-L



CIRCUTOR AR5-L



CIRCUTOR AR5-L

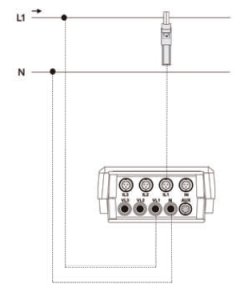

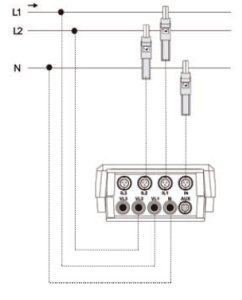

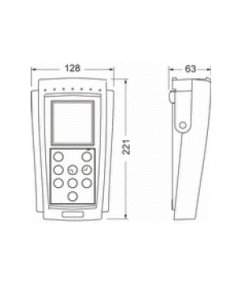

1-фазное соединение 2-х фазное соединение Габаритные размеры




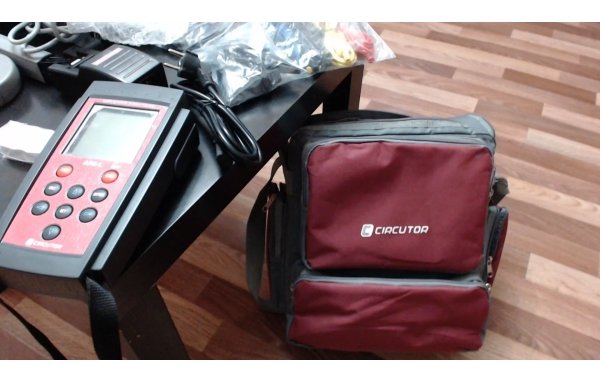

Комплект AR5-L kit-4 включает в себя:

• Портативный анализатор количества и качества энергии AR5-L
• Программы “Энергия + Гармоники”
• Встроенная память 1 Мб
• Программное обеспечение “Power Vision” (для Windows)
• Сетевой адаптер
• Клещи CP-2000/200, 3 шт.
• Клещи CPR-1000, 1 шт.
• 3 фазных провода с зажимами типа “крокодил”
• Фирменная сумка
• Руководство по эксплуатации

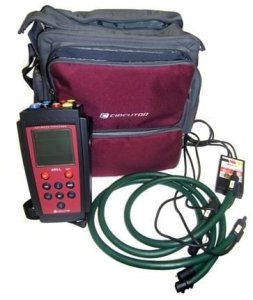

 CIRCUTOR AR5-L kit-4



Характеристики
Цепь питания
Через внешний источник питания 100 ... 240 В перем. тока / 12 В пост. тока
Частота 50 ... 60 Гц
Потребл. энергии 15 В-А
Рабочая темпер. 0 ... +40 °C
Высота < 2 000 м
Рабочая влажность 80 %ОВ при температ. до 31 С°
Цепь измерения 3-х фазная (3 провода) / 3-х фазная (3/4 провода)
Уровень загрязн. 2
Цепь напряжения
Диапазон измер. В завис. от клещей, 0,01 А...20 кА
Коэффициенты трансформации тока и напряжения Программируются пользователем
Единицы измерения Автоматич. выбор шкалы
Внутр. память 1 Мб
Погрешность
Напряжение 0,5% ±2 цифры
Ток 0,5% ±2 цифры
Активная мощность 1% ±2 цифры
Реактивная мощн. 1% ±2 цифры
Особенности конструкции
Корпус Упрочненное теплозащитное покрытие
Дисплей ж/к, 160 х 160 пикс., с подсветкой
Разъемы для клещей 3 3/4
Размеры 220 х 60 х 130 мм
Вес 800 г
Доп. выходы RS-232 выход, с обр. связью по току




Рекомендуемые принадлежности
Опциональные программы измерений
Гармоники (программа вычисления спектра гармонических искажений по току и напряжению) Картридж ARI
Фликер (программа вычисления коэффициента фликера) Картридж FL
Искажения, возмущения (программа регистрации кратковременных и долговременных возмущений
напряжения: импульсов, провалов и т.д., а также любых отклонений синусоиды от заданной формы).
Картридж CL
Быстрая проверка (программа регистрации параметров переменного электрического тока на миллисекундном
интервале; для быстрых процессов, запуска двигателя).
Картридж FAST
Проверка счетчиков (программа, позволяющая автоматизировать процесс проверки счетчиков). Картридж CM
Токоизмерительные клещи
Токовые клещи CF-5
Токовые клещи CF-10
Токовые клещи CP-5
Токовые клещи CP-100
Токовые клещи CPR-500
Токовые клещи CPR-1000
Токовые клещи CP-2000/200
Гибкие клещи
Гибкие клещи (3 шт.) Kit-3 C-Flex 20k/2k/200, 45 см; 10-20 кГц M81141
Гибкие клещи (3 шт.) Kit-3 C-Flex 20k/2k/200, 80 см; 10-20 кГц M81142
Гибкие клещи (3 шт.) Kit-3 C-Flex 20k/2k/200, 120 см; 10-20 кГц M81143
Прочие принадлежности
Шунт для токовых трансформаторов (3 шт.) M89925
