Анализатор дымовых газов Testo 320 (О2, СО c H2-компенсацией), комплект 0563 3221

Применение

Измерение окружающего CO в отапливаемом помещении

Угарный газ (CO) – это газ без цвета, запаха и вкуса, но обладающий высокой токсичностью. Он вырабатывается при неполном сгорании содержащих углерод веществ (таких как дизельное топливо, газ, твёрдое топливо и т.п.). Если CO попадает в кровоток через лёгкие, то он соединяется с гемоглобином и лишает кровь способности переносить кислород, что приводит к смерти от удушья. По этой причине крайне необходимо регулярно контролировать уровень выбросов CO в точках сгорания систем отопления и в местах установки таких систем.

Измерение параметров дымового газа горелки (CO, O2, температуры и пр.)

Измерение параметров дымовых газов систем отопления служит для определения количества вредных выбросов с дымовым газом (таких как угарный газ CO или углекислый газ CO2) и степени потери тепла с дымовыми газами. В некоторых странах измерение параметров дымовых газов является официальным требованием. Такое требование преследует две основных цели:

Превышение концентраций загрязняющих веществ в дымовых газах и потерь энергии недопустимо. Измерения в целях определения соответствия официально установленным результатам проводятся в процессе стандартной эксплуатации (измеряется каждый параметр работы установки). С помощью зонда отбора пробы измерение проводится в области центра потока дымовых газов в соединительной трубе (в самом центре сечения трубы, а не в области углов) между котлом и дымовой трубой. Значения измерений записываются в память анализатора дымовых газов для последующей печати в виде протокола измерений или для переноса на компьютер. Измерение проводится инженером по установке систем в процессе ввода в эксплуатацию и при необходимости – через четыре недели газовщиком-смотрителем/инженером по очистке дымовых труб, а затем – с установленной периодичностью инженером по ремонту и техническому обслуживанию.

Измерение давления на горелках (давления на форсунке, давление дымового газа и пр.)

Стандартные показания, снимаемые в ходе сервисного обслуживания бытовых систем отопления, включают в себя результаты контроля давления газа в горелках. Это результаты измерения динамического и статического давления газа. Динамическое или нагнетаемое давление – это давление подаваемого газа, а статическое давление – это давление газа в статическом состоянии. Если динамическое давление подаваемого в газовые котлы газа немного выходит за пределы необходимого диапазона, то это означает необходимость настроек и отсутствие возможности эксплуатации котла. При вводе такого котла в эксплуатацию горелка не будет правильно функционировать, что чревато взрывами при запале горелки, а также прочими неисправностями. Иными словами, горелка просто не будет работать, и система отопления будет остановлена.

Измерение температуры радиаторов

При измерении температуры радиаторов регистрируется температура подающих и отводных труб, после чего специалист по системам отопления анализирует полученные данные. Температура подающей трубы определяется как температура используемой в системе среды передачи тепла (например, воды). Температура среды на выходе из системы, соответственно, определяется как температура отводной трубы. Во избежание потерь в распределительной тепловой сети и получения более высокого КПД современных высокотехнологичных систем отопления рекомендуется проводить точечные замеры температуры подающих и отводных труб на определённых участках труб радиаторов и на определённых фитингах. Принятие всех необходимых мер в конечном итоге имеет целью выполнение гидравлической настройки с учётом температур подающих и отводных труб. Это определяет процесс подачи в любой радиатор и нагревательный контур радиатора в системе отопления жидкости с заданной температурой с тем, чтобы обеспечить точное количество подаваемой теплоты для получения нужной температуры в индивидуальных помещениях. Ненадлежащие условия эксплуатации приводят к значительному перерасходу электроэнергии и топлива.

Подробнее о составляющих комплекта

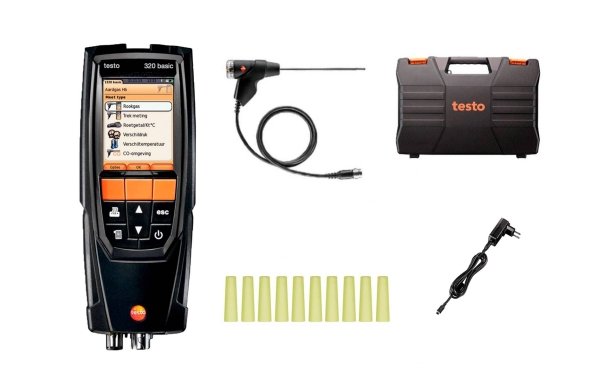

Изображение	Описание
	testo 320 - Анализатор дымовых газов Номер заказа 0632 3220 Графический дисплей с высоким разрешением. Протестирован и одобрен TÜV в соответствии с EN 50379, Части 1-3.
	Компактный зонд отбора пробы, длина 300 мм Номер заказа 0600 9741 Каналы дымового газа, тяги и температуры можно подключить к прибору с помощью одного штыревого соединения. Легкая замена пылевого фильтра.
	Набор запасных фильтров (10 шт.) для газоотборного зонда CO Номер заказа 0554 0040
	Блок питания с USB-разъемом и кабелем Номер заказа 0554 1105
	Системный кейс для газоанализатора, зондов и принадлежностей (толщина 130 мм) Номер заказа 0516 3300

Технические характеристики

Общие технические данные testo 320
Размеры	240 x 85 x 65 мм
Рабочая температура	-5 ... +45°C
Размер дисплея	240 х 320
Дисплей	Цветной графический
Источник питания	Перезаряжаемый аккумулятор: 1500 мА-ч; блок питания 5В / 1A
Память	500 изм. блоков
Температура хранения	-20 ... +50°C
Вес	573 г

Измерение СО (с Н2-компенсацией)

Параметр	Значение
Диапазон измерений	0 ... 8000 ppm
Погрешность	±10 ppm или ±10 % от изм. знач. (0 ... 200 ppm) ±20 ppm или ±5 % от изм. знач. (201 ... 2000 ppm) ±10 % от изм. знач. (2001 ... 8000 ppm)
Разрешение	1 ppm
Быстродействие t90	< 40 с

Измерение СОниз (с Н2-компенсацией)

Параметр	Значение
Диапазон измерений	0 ... 500 ppm
Погрешность	±2 ppm (0 ... 39,9 ppm) ±5 % от изм. знач. (40 ... 500 ppm)
Разрешение	0,1 ppm
Быстродействие t90	< 40 с

Измерение тяги

Параметр	Значение
Диапазон измерений	-9,99 ... +40 гПа
Погрешность	±0,02 гПа или ±5 % от изм. знач. (-0,50 ... +0,60 гПа) ±0,03 гПа (+0,61 ... +3,00 гПа) ±1,5 % от изм. знач. (+3,01 ... +40,00 гПа)
Разрешение	0,01 гПа с опцией высокоточного измерения тяги 0,001 гПа

Измерение температуры

Параметр	Значение
Диапазон измерений	-40 ... +1200°C
Погрешность	±0,5 °C (0 ... +100,0 °C) ±0,5 % от изм. знач. (в ост. диапазоне)
Разрешение	0,1 °C (-40 ... +999,9 °C) 1 °C (> +1000 °C)

Определение КПД (Eta)

Параметр	Значение
Диапазон измерений	0 ... 120 %
Разрешение	0,1 %

Определение потери тепла с дымовыми газами

Параметр	Значение
Диапазон измерений	0 ... 99,9 %
Разрешение	0,1 %

Измерение СО₂ (расчет через О₂)

Параметр	Значение
Диапазон измерений	Диапазон индикации 0 ... CO2 макс
Погрешность	±0,2 % Об.
Разрешение	0,1 % Об.

Измерение давления

Параметр	Значение
Диапазон измерений	0 ... +300 гПа
Погрешность	±0,5 гПа (0,0 ... 50,0 гПа) ±1 % от изм. знач. (50,1 ... 100,0 гПа) ±1,5 % от изм. знач. (в ост. диапазоне)
Разрешение	0,1 гПа с опцией высокоточного измерения давления 0,01 гПа

Измерение СО (без Н₂-компенсации)

Параметр	Значение
Диапазон измерений	0 ... 4000 ppm
Погрешность	±20 ppm (0 ... 400 ppm) ±5 % от изм. знач. (401 ... 2000 ppm) ±10 % от изм. знач. (2001 ... 4000 ppm)
Разрешение	1 ppm

Измерение CO в окружающей среде*

Параметр	Значение
Диапазон измерений	0 ... 500 ppm
Погрешность	±5 ppm (0 ... 100 ppm) ±5 % от изм. знач. (> 100 ppm)
Разрешение	1 ppm
*зондом CO (0632 3331)

Измерение СО₂ в окружающей среде*

Параметр	Значение
Диапазон измерений	0 ... 1 % Об. 0 ... 10000 ppm
Погрешность	±75 ppm или ±3 % от изм. знач. (0 ... 5000 ppm) ±150 ppm или ±5 % от изм. знач. (5001 ... 10000 ppm)
*зондом измерения CO2 в окр. среде (0632 1240)

Обнаружение и локализация утечек горючих газов*

Параметр	Значение
Диапазон измерений	0 ... 10000 ppm CH4 / C3H8; Диапазон индикации
Погрешность	Тип сигнала: оптическое оповещение (LED) звуковое оповещение (зуммер)
Быстродействие t90	< 2 с
*зондом-течеискателем (0632 3330)

Компактный зонд отбора пробы, длина 300 мм

Общие технические данные
Длина трубки зонда	300 мм
Длина кабеля	1,5 м
Диаметр трубки зонда	6 мм
Цвет продукта	черный
Температура макс.	500°C
Вес	364 г

Блок питания с USB-разъемом и кабелем

Общие технические данные
Источник питания	Блок питания 5 В, 1 А, 230 В, Micro USB

Системный кейс для газоанализатора, зондов и принадлежностей (толщина 130 мм)

Общие технические данные
Вес	3880 г
Размеры	520 x 400 x 130 мм (ДхШхВ)
Корпус	Пластик
Цвет продукта	Черный

Комплект поставки

Анализатор дымовых газов testo 320 с аккумулятором и протоколом калибровки, включающий сенсор О2, сенсор CO (с H2-компенсацией) до 8000 ppm, компактный зонд отбора пробы (0600 9741), блок питания 5В/1А с кабелем (USB-микро), (0554 1105), запасные фильтры в рукоятку зонда (0554 0040), базовый системный кейс (0516 3300).

Зонды и дополнительные принадлежности для измерительного прибора, поставляемые по отдельному заказу

Наименование	Номер заказа
Трубка к зонду с множественными отверстиями	0554 5762
Трубка к зонду, длина 335 мм, с фиксирующим конусом, D 8 мм	0554 8764
Трубка к зонду, длина 700 мм, с фиксирующим конусом, D 8 мм	0554 8765
Трубка к зонду, длина 180 мм, D 8 мм, Tмакс. 500 °C	0554 9760
Трубка к зонду, длина 300 мм, D 8 мм, Tмакс. 500 °C	0554 9761
Трубка к зонду, длина 180 мм, D 6 мм, Tмакс. 500 °C	0554 9762
Компактный зонд отбора пробы, длина 180 мм, D 6 мм	0600 9740
Компактный зонд отбора пробы, длина 300 мм (Входит в комплект поставки)	0600 9741
Зонд отбора пробы, длина 180 мм, D 8 мм, Tмакс. 500°C, одобренный TUV	0600 9760
Быстродействующий поверхностный зонд с подпружиненной т/п	0604 0194
Зонд CO2 в окружающем воздухе	0632 1240
Зонд для межстенного пространства, для измерения уровня O2	0632 1260
Зонд для измерения содержания СО в воздухе зданий/помещений	0632 3331
Высокоточный зонд давления - для проверок в системах отопления	0638 0330
Удлинитель шланга зонда, 2.8 м	0554 1202
Набор шлангов для измерения дифференциального давления газа	0554 1203
Набор для измерения дифференциальной температуры	0554 1208
Зонды температуры
Мини-зонд температуры воздуха	0600 3692
Соединительный кабель для зондов, с разъемом, длина 1,5 м	0430 0143
Зонды температуры воздуха, идущего на горение
Зонд температуры воздуха, идущего на горение - длина 190 мм	0600 9787
Зонд температуры воздуха, идущего на горение, длина 300 мм	0600 9791
Принадлежности для измерительного прибора
Сенсор COниз, 0... 500 ppm	0393 0103
Ручной насос для определения содержания сажи в дымовых газах	0554 0307
Системный кейс для газоанализатора, зондов и принадлежностей (толщина 130 мм) - Входит в комплект поставки	0516 3300
Быстродействующий принтер Testo	0554 0549
Запасная термобумага для принтера (6 рулонов)	0554 0568
Фиксирующий конус, 6 мм, ПТФЭ, с зажимом и рукояткой	0554 3327
Набор запасных фильтров (10 шт.) для газоотборного зонда CO (Входит в комплект поставки)	0554 0040
Аналитическое ПО для ПК easyheat	0554 3332
Запасные пылевые фильтры (10 шт.)	0554 3385

Сведения о сертификации

Анализатор дымовых газов testo 320 внесен в Государственный Реестр Средств Измерений РФ. Возможно проведение государственной первичной поверки прибора.
Внимание! Стоимость первичной поверки не входит в стоимость газоанализатора. Уточняйте актуальную стоимость поверки при заказе прибора.

Гарантия

Гарантийный срок эксплуатации газоанализатора testo 320: 24 месяца; сенсоры газов: 24 месяца; аккумулятор: 12 месяцев; зонд отбора пробы: 24 месяца.

Чем отличается анализатор дымовых газов testo 320 с H2-компенсацией от анализатора без H2-компенсации? Какие дополнительные преимущества дает наличие H2-компенсации?

При измерении СО анализатор дымовых газов testo 320 с H2-компенсацией компенсирует влияние водорода на измерения, тем самым улучшая точность измерений. Благодаря наличию водородной компенсации увеличен и диапазон измерений до 8000 ppm, вместо 4000 ppm у прибора с сенсором СО без H2-компенсации.
В итоге, если выбросы СО не превышают 4000 ppm, то можно ограничиться комплектом, обладающим меньшей стоимостью: Комплект testo 320 - Анализатор дымовых газов (О2, СО без H2-компенсации).
