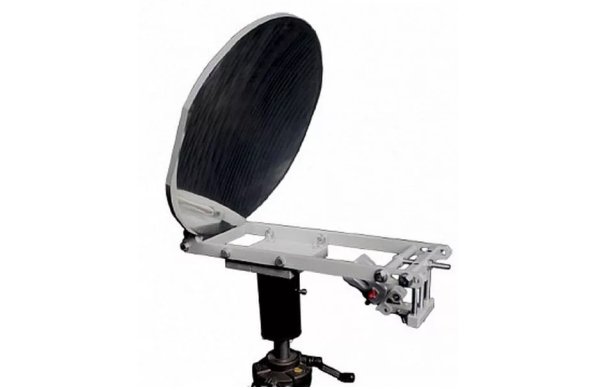

Зеркальная антенная система СКАРД-Электроникс ЗА1-0,3-18-40

Артикул: 1-363294

  • Широкополосная зеркальная антенная система диаметра 0,3 м (офсет), с фиксированным биортогональным рупорным облучателем предназначена для одновременного приема или передачи линейно поляризованных сигналов в диапазоне от 18 до 40 ГГц по двум независимым каналам.
  • Рекомендована для использования в составе средств радиомониторинга и радиотехнического контроля.
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
  • Имеет высокий коэффициент усиления при малых габаритах.

Описание

  • Широкополосная зеркальная антенная система диаметра 0,3 м (офсет), с фиксированным биортогональным рупорным облучателем предназначена для одновременного приема или передачи линейно поляризованных сигналов в диапазоне от 18 до 40 ГГц по двум независимым каналам.
  • Рекомендована для использования в составе средств радиомониторинга и радиотехнического контроля.
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
  • Имеет высокий коэффициент усиления при малых габаритах.
  • Может поставляться в комплекте с ручным или автоматическим координатным устройством.
  • Подходит для приема сигналов геостационарных ИСЗ.





Технические характеристики:
Диапазон частот, ГГц 18-40
Коэффициент усиления антенны в диапазоне частот, дБ, не менее от 30 до 37
Ширина ДН по уровню 3 дБ, по диапазону частот (градусов)  от 3,8 до 1,7
 Поляризация:  вертикальная, горизонтальная
 Развязка по поляризации, в диапазоне частот, не хуже, дБ  18
 Тип СВЧ соединителя  К

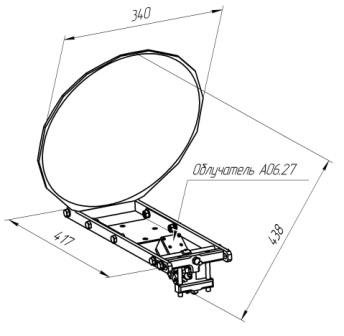

 Габариты  417*340*438 мм
 Масса  2,0 кг
