АИК 1-40Б — уникальный комплект метрологически согласованных средств измерений и вспомогательных устройств, позволяющий обеспечить все необходимые варианты построения измерительного тракта, начиная с измерительной антенны и до входа анализатора спектра, измерительного приемника или иного приемного измерительного устройства.
Утвержденный тип средств измерений. Внесен в Государственный реестр средств измерений за номером № 55403-13

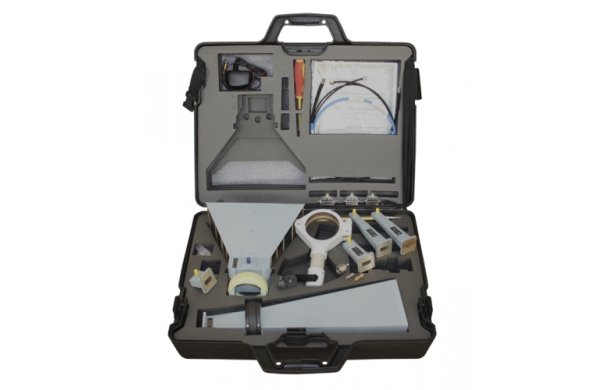

СОСТАВ КОМПЛЕКТА АИК-140Б/08
Антенны
- П6-123 — широкополосная измерительная рупорная антенна диапазона частот 0,9 ÷ 12,4 ГГц (подробная информация см. П6-123 или на стр. № 46 каталога).
- П6-140-х — измерительная рупорная реконфигурируемая антенна диапазона частот 8,2 ÷ 40,0 ГГц (подробная информация на стр. № 58 каталога).
КВП и волноводные переходы
-
КВП с волновода WR-90 на коаксиал типа SMA (розетка)
-
Волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа SMA (розетка)
Малошумящие усилители
- MM 0118. SFSF — малошумящий усилитель диапазона 0,9 ÷ 18,0 ГГц.
СВЧ-переходы
-
ОП 0118. SMSM — переход SMA (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц.
-
МП 0118. NMSF — переход N (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц.
Кабели измерительные
- KИ 0118. SMSM — кабель измерительный 1,5 м диапазона 0,9 ÷ 18,0 ГГц.
Вспомогательные устройства и опции
- АК-02М — узел крепления антенны к фотоштативу универсальному.
- КЗУ-А — устройство заземления.
- Блок питания МШУ.
- Кейс упаковка «Стандарт» или «Защита»*.
- Диэлектрический штатив ШАД-01*.
- Ключ гаечный.
- Отвертка с плоским шлицем.
- Устройство юстировки (трубка холодного прицеливания).
*дополнительные устройства (не входящие в комплект).
Комплект эксплуатационной документации
- Методика поверки.
- Руководство по эксплуатации.
- Формуляр.
- Альбом графиков.
- Нормы расхода материалов.
