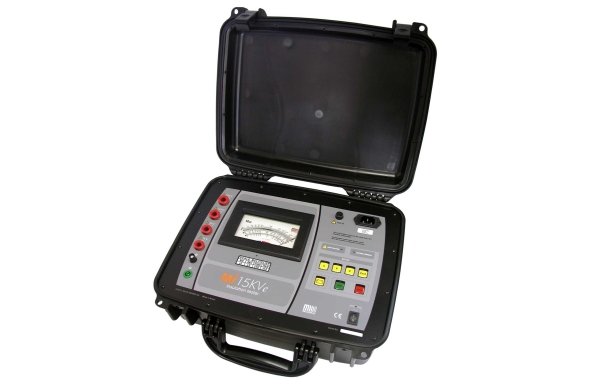

Мегомметр MI-15KVe представляет собой портативное устройство, которое позволяет измерять сопротивление изоляции, применяя испытательные напряжения до 15 кВ. Данный прибор использует высоконадежные передовые технологии для выполнения безопасных измерений сопротивления изоляции до 3 000 000 МОм с помощью четырех испытательных напряжений: 1 кВ — 5 кВ — 10 кВ и 15 кВ. Показания получают посредством удобочитаемого аналогового индикатора с широкой шкалой.
Этот прибор особенно хорошо подходит для диагностики сопротивлений изоляции на линиях электропередач и распределительных сетях среднего напряжения — как воздушных, так и подземных, так как он позволяет выполнять диагностику с напряжениями, близкими к рабочим параметрам. Кроме того, это отличный помощник для обнаружения повреждений кабеля.
В целях максимальной безопасности пользователя, прибор находится в кейсе, изготовленном из пластмассы с высокой диэлектрической прочностью, без металлических частей. Световой индикатор предупреждает об опасном напряжении, как в оборудовании, так и в тестируемом элементе и гаснет после окончания процесса разряда. Этот мегомметр имеет экранирующий вывод, который позволяет устранить последствия паразитных сопротивлений и токов поверхностной утечки на изоляции объектов, подлежащих проверке.
Благодаря своему небольшому размеру и весу, автономному питанию и механической прочности, этот мегомметр подходит для работы в поле при неблагоприятных климатических условиях. Питание прибора осуществляется от аккумуляторной батареи, встроено зарядное устройство подключаемое к сети 110/220В. В целях защиты прибора, его корпус является пыленепроницаемым и водоустойчивым, степень защиты – IP54. В комплект поставки мегомметра включен полный набор измерительных кабелей для проведения измерений при высоком напряжении.
ИСПЫТАТЕЛЬНЫЕ НАПРЯЖЕНИЯ
1кВ — 5 кВ — 10 кВ — 15 кВ
МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ СОПРОТИВЛЕНИЙ
200 ГOм при 1 кВ
5 TOм при 5 кВ
2 TOм при 15 кВ
3 TOм при 20 кВ
ТОК КОРОТКОГО ЗАМЫКАНИЯ
1 mA
ТОЧНОСТЬ УСТАНОВКИ ИСПЫТАТЕЛЬНОГО НАПРЯЖЕНИЯ
± 2% от номинальных испытательных напряжений при R-сопротивлении ≥ 10 ГОм.
ТОЧНОСТЬ МЕГОММЕТРА
Класс 2 (± 2% от отклонения на полную шкалу).
ВНУТРЕННЕЕ СОПРОТИВЛЕНИЕ ДЛЯ ОГРАНИЧЕНИЯ ТОКА
1 MОм при 1 кВ
5 MOм при 5 кВ
10 MOм при 10 кВ
15 MOм при 15 кВ
АНАЛОГОВЫЙ ИНДИКАТОР
Длина шкалы до 98 мм, с зеркалом
ЗАЩИТА ОТ ВНЕШНИХ ВОЗДЕЙСТВИЙ
Корпус с закрывающейся крышкой со степенью защиты IP54
КЛАСС БЕЗОПАСНОСТИ
В соответствии с требованиями стандарта IEC 61010
Устойчивость к электростатическим разрядам
В соответствии со стандартом IEC 61000-4-2.
УСТОЙЧИВОСТЬ К ЭЛЕКТРОМАГНИТНОМУ ОБЛУЧЕНИЮ
В соответствии со стандартом IEC 61000-4-3.
ИСТОЧНИК ПИТАНИЯ
Внутренняя герметичная свинцово-кислотная аккумуляторная батарея 12 В / 7 Aч.
ЗАРЯДНОЕ УСТРОЙСТВО
Для электрической сети 110 – 127 или 220 В переменного тока.
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
От -5°C до 50°C.
ТЕМПЕРАТУРА ХРАНЕНИЯ
От -25°C до 65°C.
ВЛАЖНОСТЬ
95% Отн. влаж (без конденсации).
ВЕС ОБОРУДОВАНИЯ
Примерно 9,7 кг.
Габаритные РАЗМЕРЫ
378 x 308 x 175 мм
КОМПЛЕКТ ПОСТАВКИ
2 измерительных кабеля (1.8 м)
1 экранирующий кабель (1.8 м)
1 Сетевой кабель
1 Руководство по эксплуатации
1 Кейс для переноски
