Лучшее решение для калибровочных задач технологического процесса

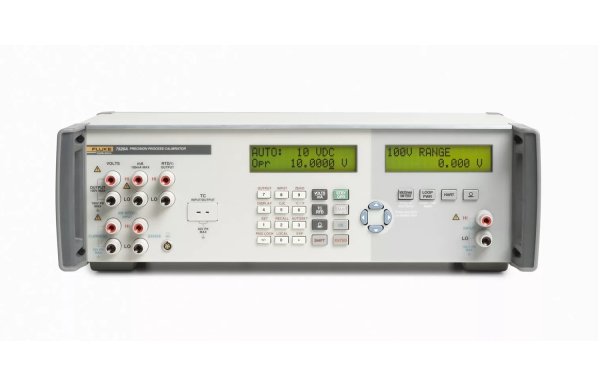

Больше возможностей за меньшие деньги — желание каждого современного производителя. Для поддержания качества продукции, сокращения объема отходов, повышения производительности и соблюдения всех регулятивных норм приборы для измерения переменных параметров технологического процесса, таких как температура и давление, должны проходить регулярную калибровку. Однако выбор правильного калибровочного прибора является непростой задачей, особенно когда требуется универсальное, но недорогое решение. Калибратор 7526A, менее дорогой, чем высокопроизводительные многофункциональные калибраторы, но более точный и многофункциональный, чем ручные калибраторы для выездных работ, — лучший выбор для цеха приборов, где ценятся точность, универсальность применения и экономичность.
Интуитивно понятный интерфейс пользователя
Интерфейс пользователя включает элементы управления курсором, функциональные клавиши и 10-клавишную клавиатуру, что упрощает навигацию по интуитивно понятным меню. Можно хранить и вызывать из памяти до 9 заданных значений для каждого параметра входа/выхода, вводить коэффициенты RTD и SPRT и легко менять отображаемые единицы одним нажатием клавиши. 2 ЖК-дисплея отражают показания источника и измерителя одновременно.
Повышение производительности за счет автоматизации
Для повышения эффективности и производительности калибровочных работ или для использования автоматизированной системы испытаний калибратор 7526A можно использовать с программным обеспечением MET/CAL® Plus для управления процессом калибровки. ПО MET/CAL Plus представляет собой мощное приложение для создания, редактирования и тестирования процедур калибровки, а также для сбора и представления в виде отчетов результатов для широкого диапазона приборов. ПО MET/CAL Plus включает приложение MET/CAL® — самое популярное приложение для автоматизированной калибровки и приложение MET/TEAM™ Express — специализированную систему для управления испытательным и измерительным оборудованием. Также можно выбрать ПО MET/TEAM™ стандартной версии для полнофункционального управления калибровочными ресурсами, с отдельными дополнительными модулями для выездных калибровочных работ, управления коммерческими вопросами и веб-портала заказчиков. Стандартный компьютерный интерфейс калибратора 7526A включает RS-232 и GPIB (IEEE-488). Стандартная поставка также включает согласующий кабель для соединения USB-порта с последовательным портом.
Не забудьте про датчик
Калибровка электронной составляющей температурного датчика — только часть полной калибровочной процедуры. Необходимо также произвести калибровку самого датчика, будь то RTD или термопара. Игнорирование чувствительного элемента может оказаться ошибкой, т.к. 75 % погрешностей на выходе температурных датчиков связаны с чувствительным элементом. Можно производить калибровку температурного чувствительного элемента отдельно или элемента и датчика вместе как системы с помощью сухоблочного калибратора, например Fluke Calibration 914X Series Field Metrology Wells. Калибраторы Field Metrology Wells созданы с учетом специфики калибровочных работ — обеспечения оптимальной скорости, портативности, стабильности и точности. Калибратор 7526A и сухоблочный калибратор 914X составляют идеальную комбинацию для калибровки любого температурного датчика.
Источник и измеритель давления одновременно
Насосы для сравнительных испытаний серии P5500 могут использоваться с калибратором 7526A и модулями давления Fluke серии 700 для создания или контроля испытательного давления. Уникальная конфигурация контрольного порта обеспечивает соединения различных размеров и типов, включая NPT, BSP и метрическую резьбу, без необходимости применения каких-либо инструментов. Насос P5510 включает встроенный ручной насос для создания вакуума и положительного давления до 2 МПа. Насос P5513 обеспечивает точное управление давлением воздуха до 20 МПа. Требуется подача внешнего давления. Насос P5514 позволяет создать гидравлическое давление до 70 МПа. Насос P5515 включает встроенный заливочный и винтовой насосы, что позволяет создавать давление до 140 МПа. Обе модели, P5514 и P5515, могут использоваться с маслом или водой. Имеются насосы специальных версий с этиленпропиленовым уплотнением для использования с более агрессивными жидкостями.
Напряжение пост. тока, выход | |||
Диапазон [1] | Абсолютная погрешность, ± (миллионные доли выхода + мкВ), 1 год |
Разрешение | |
от 0 до 100 мВ | 30 | 3 | 1 мкВ |
от 0 до 1 В | 30 | 10 | 10 мкВ |
от 0 до 10 В | 30 | 100 | 100 мкВ |
от 0 до 100 В | 30 | 1 мВ | 1 мВ |
Выход и вход TC (термопары) | |||
от –10 до 75 мВ | 30 | 2 | 1 мкВ |
[1] Все выходы положительные, если не указано иное
Напряжение пост. тока, изолированный вход | |||
Диапазон | Абсолютная погрешность, ± (миллионные доли показания + мВ), 1 год |
Разрешение | |
от 0 до 10 В | 50 | 0,2 | 100 мкВ |
от 10 до 100 В | 50 | 2,0 | 1 мВ |
Сила пост. тока, выход | |||
Диапазон[1] | Абсолютная погрешность, ± (миллионные доли показания + мкА), 1 год |
Разрешение | |
от 0 до 100 мА | 50 | 1 | 1 мкА |
[1] Для напряжения линии менее 95 В ±100 миллионных долей показания
Пост. ток, изолированный вход | |||
Диапазон | Абсолютная погрешность, ± (миллионные доли показания + мкА), 1 год |
Разрешение | |
от 0 до 50 мА | 100 | 1 | 0,1 мкА |
от 0 до 24 мА[1][2] (Питание контура) |
100 | 1 | 0,1 мкА |
[1] Питание контура: 24 В ±10 %
[2] Резистор HART: 250 Ом ± 3 %
Сопротивление, выход | |||
Диапазон | Абсолютная погрешность, tcal ± 5 °C, ± Ом, 1 год |
Разрешение | Номинальный ток |
от 5 до 400 Ом | 0,015 | 0,001 Ом | от 1 до 3 мА |
от 5 Ом до 4 кОм | 0,3 | 0,01 Ом | от 100 мкА до 1 мА |
Сопротивление, вход | |||
Диапазон | Абсолютная погрешность, ± (миллионные доли показания + Ом), 1 год |
Разрешение | |
от 0 до 400 Ом | 20 | 0,004 | 0,001 Ом |
от 0 Ом до 4 кОм | 20 | 0,04 | 0,01 Ом |
Примеры точности термопар, вход/выход (не для всех типов TC)[1] |
|||
Тип TC | Температурный диапазон (°C) | Абсолютная погрешность, tcal ±5 °C, ± (°C), 1год [2] |
|
Мин. | Макс. | ||
J | -210 | 1200 | 0,09 |
К | -250 | 1372 | 0,1 |
S | -50 | 1767 | 0,29 |
T | -250 | 400 | 0,11 |
[1] См. расширенные спецификации для всех типов TC (B,C,E,J,K,L,N,R,S,T,U,XK,BP)
[2] Лучшая точность в пределах указанного температурного диапазона TC
Пример RTD (резистивного датчика сопротивления) и термистора, выход (включены не все типы RTD)[1] |
|||
Тип RTD | Температурный диапазон (°C) | Абсолютная погрешность, tcal ±5 °C, ± (°C), 1 год |
|
Мин. | Макс. | ||
Pt 385, 100 Ом | -200 | 800 | 0,05 |
YSI 400 | 15 | 50 | 0,007 |
[1] См. расширенные спецификации для всех типов RTD: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT
Пример RTD и термистора, вход (включены не все типы RTD)[1] |
|||
Тип RTD | Температурный диапазон (°C) | Абсолютная погрешность, tcal ±5 °C, ± (°C), 1 год |
|
Мин. | Макс. | ||
Pt 385, 100 Ом | –80 | 100 | 0,020 |
100 | 300 | 0.024 | |
300 | 800 | 0,038 | |
YSI 400 | 15 | 50 | 0,007 |
[1] См. расширенные спецификации для всех типов RTD: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT
Общие технические характеристики | ||
Стандартный интерфейс | RS-232, IEEE-488 (GPIB) | |
Температурный режим |
Эксплуатация: | от 0 до 50 °C |
Калибровка (tcal): | от 18 до 28 °C | |
Хранение: | от –20 до 70 °C | |
Электромагнитная совместимость |
CE: соответствует стандарту EN61326; эксплуатация в управляемых электромагнитных средах |
|
Температурный коэффициент | Температурный коэффициент для температур за пределами tcal 5 °C — 10 % от 90-дневной спецификации (или 1 год, если применимо) на °C |
|
Относительная влажность | Эксплуатация: | |
Высота над уровнем моря | Эксплуатация: | макс. 3000 м |
Хранение: | макс. 12 200 м | |
Класс безопасности | EN/IEC 61010-1:2010, 3-е издание, UL 61010-1:2012, CAN/CSA 22.2 No. 61010-1-12 |
|
Низкая изоляция аналоговых сигналов | 20 В | |
Питание линии | 120 В~: | от 100 до 120 В |
240 В~: | от 220 до 240 В | |
Частота сети | от 47 до 63 Гц | |
Отклонения напряжения линии | ± 10 % от настройки | |
Потребляемая мощность | макс. 15 ВА | |
Габариты | Высота: | 14,6 см |
Ширина: | 44,5 см | |
Глубина: | 29,8 см | |
Масса (без дополнительных модулей) |
4,24 кг |
