Назначение

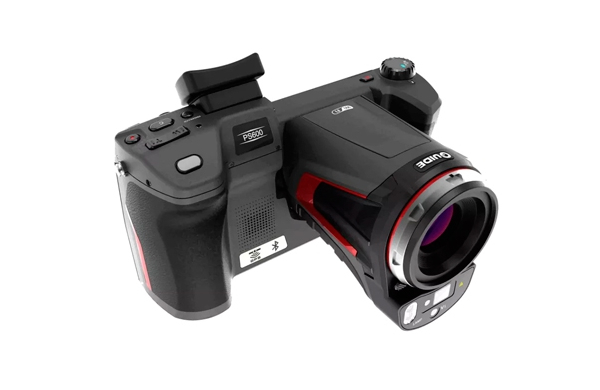

Тепловизор Guide PS600 – это ик-камера для работ по техническому обслуживанию и значительно ускоряет работы по осмотру и устранению неисправностей на объекте. Тепловизор отлично подходит для проверок контроля производства, исследовательских работ, выявлений неполадок и инспекции металлургии.
Описание
Модель имеет эффективный дизайн и улучшенный объектив с фокусным расстоянием 25mm. Фокус благодаря новым технологиям достигается за 0,4 секунды. Камера легко подключается к беспроводной сети Wi-Fi для анализа полученных данных и возможности работать с объектом удаленно.
Пакет технологий МИФ обеспечит четыре разных режима отображения: это ИК, ПИП, МИФ и видимый свет. Режим MIF позволяет видеть на ИК изображении видимый свет, что повысить эффективность работы с камерами.
Изображение имеет 8 миллионов пикселей с автофокусом, возможность настройки цветовой палитры или выбор из 10-ти готовых вариантов.
Технические характеристики
| Параметр | Guide PS400 | Guide PS600 | Guide PS610 | Guide PS800 | |
| Производительность ИК-изображения | |||||
| ИК-разрешение | 384× 288@17 мкм, VOx | 640× 480@17 мкм, VOx | 1024× 768@12 мкм, VOx | ||
| Тип детектора | 7,5~14 мкм | ||||
| Частота кадров | 30 Гц/9 Гц | 25 Гц/9 Гц | |||
| NETD | 45 мк | 40 мк | 30 мк | 30 мк | |
| Варианты объективов | |||||
| Фокусное расстояние | 15 мм | 25 мм | 28 мм | ||
| Поле зрения (FOV) | 25°×19° | ||||
| Пространственное разрешение (IFOV) | 1,13 мрад | 0,68 мрад | 0,43 мрад | ||
| Минимальное фокусное расстояние | 0,15 м | 0,3 м | |||
| Д:С | 885:01:00 | 1470:01:00 | 2325:01:00 | ||
| Фокус | Быстрая автофокусировка одним касанием, поддержка электрического/ручного переключения фокусировки | ||||
| Идентификация объектива | Автоматическая идентификация и калибровка объектива без ручного переключения | ||||
| Презентация изображения | |||||
| Визуальное изображение | 8 миллионов пикселей, автофокус | 13 миллионов пикселей, автофокус | |||
| ЖК дисплей | 5 дюймов, 1280 × 720, сенсорный экран повышенной яркости | ||||
| Видоискатель | Экран LCOS 1280×960 | ||||
| Режим изображения | ИК-изображение/Визуальное изображение/PIP/MIF | ||||
| Цифровое увеличение | 1×~10× непрерывно | 1×~35× непрерывно | |||
| Цветовые палитры | 8 цветовых палитр и настраиваемый | 10 цветовых палитр и настраиваемый | 12 цветовых палитр и настраиваемый | ||
| Супер-разрешение | 4× супер-разрешение, 768x576 | 4× супер-разрешение, 1280x960 | 4× сверхвысокое разрешение, 2048x1536 | ||
| Функции | |||||
| Именование голоса AI | Поддержка именования голоса AI, именования распознавания текста AI (текст можно распознать по фотографиям) и ввода | ||||
| Профессиональный лазер | Расстояние между тепловизионной камерой и целью автоматически измеряется и отображается на тепловизионном изображении. | ||||
| Дальномер измерение температуры для районов | Автоматически измерять площадь прямоугольников и кругов | ||||
| Умный ход | Автоматически выделяйте целевой контур, устанавливая площадь и допуск (разницу в цвете между двумя пикселями) | ||||
| Поправки к измерениям | Поддерживает коррекцию коэффициента излучения, коррекцию пропускания атмосферы и коррекцию оптического пропускания | ||||
| Диапазон уровней | Автомат, полуавтомат, ручной | ||||
| Мозаика панорамного изображения | Нет | Да | |||
| Облачный сервис | Поддержка загрузки и скачивания локальных и облачных данных | ||||
| Измерение | |||||
| Диапазон измерения температуры | Поддержка автоматического переключения, фильтр 1:-40°C~150°C; 2:100°С~800°С; опционально 700°C~2000°C (требуется высокотемпературная линза) |
||||
| Точность | ±2°C~±2%, в зависимости от того, что больше | ±1°C~±1%, в зависимости от того, что больше | |||
| Область измерения температуры (ИК/картинка в картинке) | пятно×12, линия×12, площадь×12 | пятно×16, линия×16, площадь×16 | пятно×20, линия×20, площадь×20 | пятно×30, линия×30, площадь×30 | |
| Хранилище анализа | Объект анализа можно сохранить вместе с изображением (пятна, линии, области) | ||||
| Автоматическая максимальная и минимальная | Он может отслеживать самую высокую температуру/самую низкую температуру/среднюю температуру всего экрана и анализ | ||||
| Отслеживание (ИК/картинка в картинке) | Объект одновременно | ||||
| Изотерма | Вверх и вниз, интервал по центру | ||||
| Температурная сигнализация | Автоматический сигнал тревоги (изображение и звук) при превышении порога температуры сигнала тревоги, а также поддержка зонального сигнала тревоги | ||||
| Хранилище | |||||
| Хранение изображений | Встроенный 64G, внешняя SD-карта поддерживает до 64G | ||||
| Формат изображения | Формат изображения JPG (с информацией о температуре) | ||||
| Формат видео | MP4 (без информации о температуре) или IRGD (с информацией о температуре) | ||||
| Двойная запись | Поддержка одновременной записи видимого света и инфракрасного видео (с данными о температуре), поддержка руководства, хранение / хранение времени | ||||
| Общие характеристики | |||||
| Аппаратное обеспечение | Фонарик, лазер (лазерная индикация, дальность, фокусировка), WIFI, микрофон (регулируемая громкость), динамик (регулируемая громкость), электронный компас, GPS, датчик освещенности, Bluetooth | ||||
| Интерфейс | TYPE-C (используется для передачи исходных данных изображения с ПК), блок питания (12 В), SD-карта, Gigabit Ethernet, Micro HDMI, интерфейс штатива | ||||
| Батарея | Перезаряжаемая литиевая батарея (согласно сертификации UN38.3); может работать 4 часа (полное рабочее время); со спящим режимом |
||||
| Температура | Рабочая | ﹣20°C~50°C | |||
| Хранения | ﹣40°C~70°C | ||||
| Cтепень защиты | IP54 | ||||
| Размер | 206×145×135 мм | 206×169×135мм | |||
| Масса | 1350 г | ||||
| Сертификация | CE, FCC, ROHS, KC, UN38.3 | ||||
Комплект поставки
| № | Наименование | Количество |
| 1 | Тепловизор | 1 |
| 2 | Литиевая батарея | 2 |
| 3 | Адаптер питания | 1 |
| 4 | Переходник | 5 |
| 5 | Кабель TYPE-C - USB | 1 |
| 6 | Кабель Micro HDMI - HDMI | 1 |
| 7 | Сетевой кабель | 1 |
| 8 | Карта SD (64 Гб) | 1 |
| 9 | Плечевой ремень | 1 |
| 10 | Транспортировочный кейс | 1 |
| 11 | Краткое руководство | 1 |
| 12 | Руководство пользователя | 1 |
| 13 | Сертификат калибровки | 1 |
Дополнительная комплектация
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Литиевый аккумулятор |
| 2 | Сумка для переноски |
| 3 | Зарядное устройство |
| 4 | Bluetooth-гарнитура |
| 5 | Дополнительный объектив |
| 6 | Сумка для объектива |
