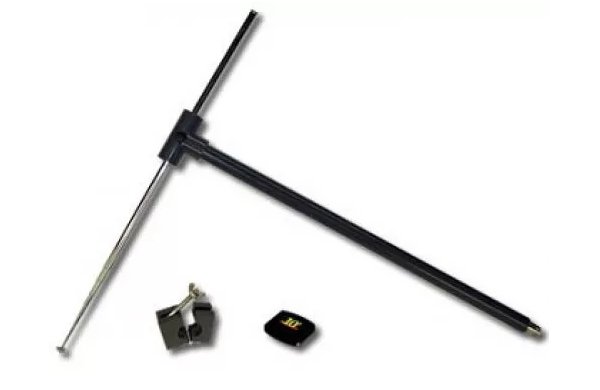

Дипольная антенна A.H.Systems FCC-3 (170 - 340 МГц)

Артикул: 1-352353

  • Диапазон частот диполя FCC-3: 170 – 340 МГц
  • Работоспособность на прием/передачу
  • Измерение сигналов на затухание (FCC или VDE)


Особенности антенны FCC-3



• Диапазон частот диполя FCC-3: 170 – 340 МГц

• Работоспособность на прием/передачу

• Измерение сигналов на затухание (FCC или VDE)

• Обладает прочной и надежной конструкцией

• Дизайн в виде: FCC (устройства симметрирующего)

• Низкий КСВ, низкие потери согласующего устройства

• Индивидуальная калибровка диполя FCC-3



Характеристики диполя FCC-3



• Диапазон FCC-3 по частотам: 170 – 340 МГц

• Фактор антенны FCC-3: 22 – 44 дБ/м

• Коэффициент усиления: 1.5 дБи

• Коэффициент КСВН составляет: 1.3:1

• Потери балуна (согл. устр-во): < 0,5 дБ

• Мощность постоянная max: 90 Вт

• Импеданс (по номиналу): 50 Ом

• Разъем антенны имеет тип: N (f)

• Размеры (длина): 12,5” (31,75 см)

• Вес диполя FCC-3: 0,5 фунтов (223 гр.)



Описание дипольной антенны FCC-3



Антенна FCC-3 представляет собой резонансный прецизионный полуволновой диполь A.H.Systems, используемый для тестов на соответствие в частотном диапазоне 170 – 340 МГц.

Дипольная антенна FCC-3 является наиболее эффективным решением для измерения сигнала по затуханию.

Характеристики диполя FCC-3 предусматривают потери балуна (согласующего устройства) < 0,5 дБ, а значение КСВ < 1,5:1.

Настроенный диполь FCC-3 может применяться для стандартов по измерениям ЭМИ и по измерениям (согласно ANSI-C63.5, OET-55) затуханий сигналов.

Антенна дипольная FCC-3 изготавливается в форме FFC Balun и калибруется индивидуально.

Резонансная полуволновая дипольная антенна FCC-3 является простым решением для измерения значения коэффициента усиления.



Аксессуары для антенны FCC-3



• Для крепежа одного балуна (резьба): 1/4 - 20

• Телескопические элементы: 2 шт.

• Рулетка: 1 шт.



Рекомендуемые принадлежности для диполя FCC-3



• ATU-510 (Штатив для антенны, деревянный)

• AEH-510 (Головка по азимуту и углу, пластиковая)

• PAM-0202 (Предусилитель)

• SAC-213 (Кабель 3м, N/N, RG-58A/U)
