• Измерение частоты с высоким разрешением до 350 МГц (опции до 6 или 15 ГГц)
• Разрешение до 12 разрядов/с при измерении частоты и до 20 пс при измерении временных интервалов
• Встроенный набор математических функций и функций статистической обработки, цветной графический дисплей (график тренда данных и интегральная гистограмма)
• Непрерывные измерения без пропуска сигнала и отметки времени для основных режимов анализа в модуляционной области (MDA)
• Интерфейсы LXIC/Ethernet LAN и USB в стандартной комплектации, GPIB (опция)
• Батарея для портативности и поддержания точности временной базы (опция)
Требования к частотомерам в части максимального быстродействия, максимальной точности измерения частоты и интервала времени зависят от условий их применения в НИОКР и в производстве. ВЧ и универсальные электронносчётные частотомеры семейства 53200 оправдывают возлагаемые на них надежды и дают возможность получить максимум информации, обеспечивают широкие возможности подключения и новые измерительные возможности, придав им быстродействие и точность, на которые рассчитывает пользователь, учитывая десятилетия работы и опыт компании Agilent в области измерения частоты. Имеются три модели частотомеров, обеспечивающих разрешение по частоте до 12 разрядов/с при времени измерения одна секунда и разрешение при измерении интервала времени до 20 пс.
Использование большого (109,22 мм) цветного графического дисплея и представление данных измерений в графической форме с возможностью их математической обработки дают более глубокое понимание результатов измерений.
• Цифровые данные
• Графические представления линии тренда/ленточных диаграмм и гистограмм с маркерами для выбора области данных, подлежащей увеличению изображения. Маркеры предназначены для считывания измеренных значений в определённых точках графиков тренда или гистограммы. Цветные ограничительные линии позволяют установить границы при допусковых испытаниях и легко определить по экрану на передней панели, когда результаты измерений выходят за установленные пределы
• Математические функции, включающие встроенные функции статистической обработки и анализа
• Новая функция регистрации данных обеспечивает автоматическое запоминание полученных результатов в энергонезависимой памяти (75 Мбайт, до 5 М отсчётов) при скорости до 75000 отсчётов/с. Передача из памяти через LAN и USB происходит со скоростью до 1 М отсчётов за 2 с
Измерение параметров радиоимпульсов в микроволновом диапазоне (53230A, опция)
Несущая частота пакета, частота повторения импульсов (PRF), интервал повторения импульсов (PRI), длительность пакета
Простой доступ к основным измерительным функциям
• Freq/Period (частота/период) (все модели): измерение частоты, отношения частот, периода, одиночного периода, параметров импульса/пакета (53230A)
• Time Interval (временной интервал) (53220A, 53230A): измерение временного интервала, длительности фронта/спада, коэффициента заполнения, длительности импульса и фазы
• Totalize (суммирование числа событий) (53220A, 53230A)
• Voltage Levels (уровни напряжения) (все модели)
Непрерывные измерения без пропусков участков сигнала (53230A)
Основные виды анализа в модуляционной области. Выбор числа выборок (до 1 Мвыб) или времени счёта (до 100000 с) и сбор блока данных измерений, выполненных без пропусков участков сигнала, содержащего пары отметок интервалов времени для каждого определённого числа событий (для данного цикла запуска/стробирования). Эта возможность доступна для всех каналов, по одному каналу одновременно.
Области применения
Кварцевые и обычные генераторы
Преимущество непрерывных, без пропуска участков сигнала, измерений позволяет с помощью отметок времени измерять временную нестабильность частоты задающих генераторов и следить за изменениями девиации Аллана в пределах серии измерений.
• Построение графиков и встроенные функции анализа дают более глубокое понимание данных измерения
• Все выборки в каждом цикле запуска берутся для анализа нестабильности непрерывно, без задержки между отсчётами, отмеченными отметками времени
Коммуникационное оборудование
Независимо от того, измеряются ли медленные изменения параметров сигнала за длительный интервал времени или быстрые изменения за короткое время, в обоих случаях частотомер серии 53200 может служить недорогим решением для высокоточного анализа джиттера и вандера в сигналах.
• Возможность просмотра гистограмм блока данных
• Возможность слежения за трендом и изменениями частоты в пределах серии измерений
• Маркеры для просмотра данных в определённых точках
• Анализ результатов с помощью математических функций: вычисления среднего значения, стандартного отклонения, девиации Аллана и др.
Тестирование оборудования РЛС
Предоставляет недорогой способ проверки прецизионности передаваемых сигналов, что повышает уверенность в достоверности данных о цели. С помощью 53230A можно выполнить с высоким разрешением измерения параметров импульсных/пакетных сигналов в микроволновом диапазоне, включая несущую частоту, интервал повторения импульсов (PRI), частоту повторения импульсов (PRF) и длительность импульсов (PW). По сравнению с другими техническими решениями для измерения параметров радиоимпульсов 53230A проще в использовании и имеет более низкую цену.
Стандартные и высокостабильные опорные генераторы, доступные в качестве опций
| Стандартный опорный генератор (TCXO) | Сверхвысокостабильный опорный генератор (OCXO), опция 010 | |
| Старение | ||
| За 24 часа | - | ±0,3 х 10-9 (тип.) |
| За 30 суток | ±0,2 х 10-6 (тип.) | ±10 х 10-9 |
| За 1 год | ±1 х 10-6 | ±50 х 10-9 |
| Температурная нестабильность (относительно 25 °С) | ||
| От 0 до +55 °С | ±1 х 10-6 | ±5 х 10-9 |
| Характеристики опорного генератора (ОГ) | ||
| Опорный генератор | Внутренний, внешний, автом. подключение | |
| Вход для внешнего ОГ | ||
| Импеданс | 1 кОм, связь по перем. току (AC) | |
| Уровень | От 100 мВ СКЗ до 2,5 В СКЗ | |
| Частота и пределы подстройки | 10, 5 или 1 МГц; ±1х 10-6 подстройки (±0,1х 10-6 для ОГ U-OCXO, опция 010) |
|
| Выход внутреннего ОГ | ||
| Частота и форма сигнала | 10 МГц, синусоидальный | |
| Вых. импеданс | 50 Ом ± 5 % на частоте 10 МГц | |
| Уровень | 0,5 В СКЗ на нагрузке 50 Ом 1,0 В СКЗ на нагрузке 1 кОм |
|
Краткие гарантированные и справочные характеристики частотомеров серии 53200

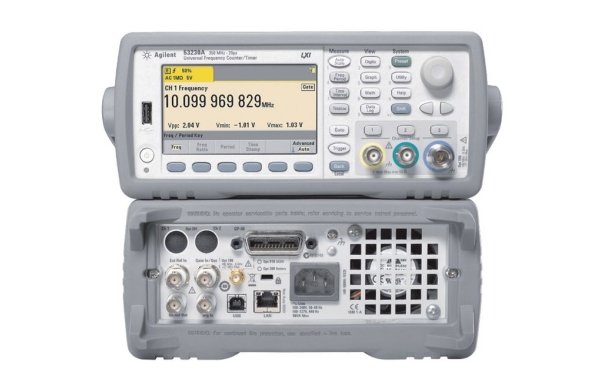

| 53210А 350 МГц, 10 разрядов, РЧ-частотомер |
53220А 350 МГц, 12 разрядов, 100 пс универсальный частотомер |
53230А 350 МГц, 12 разрядов, 20 пс универсальный частотомер |
|
| Входы | |||
| Стандартные каналы (опция 201 добавляет параллельные входы на задней панели) | Канал 1: от 0 до 350 МГц | Канал 1 и канал 2: от 0 до 350 МГц | |
| Импеданс, связь по входу | 1 МОм ± 1,5 % или 50 Ом ± 1,5 % менее 25 пФ, по выбору; вход закрытый или открытый, по выбору | ||
| Диапазон уровней на входе | ±5 В (±50 В) пределы полной шкалы; ±500 В с пробником 10:1 на входе | ||
| Пороговый уровень для входного события | ±5 В (±50 В) с шагом 2,5 мВ (25 мВ) | ||
| Чувствительность | От 0 до 100 МГц: 20 мВ (ампл.); свыше 100 МГц: 40 мВ (ампл.) | ||
| Дополнительный микроволновый канал соединитель типа N на передней панели (опция 203 перемещает входной соединитель на заднюю панель, розетка SMA) | Канал 2 (опция) | Канал 3 (опция) | |
| Диапазон частот | Опция 106: от 100 МГц до 6 ГГц или опция 115: от 300 МГц до 15 ГГц | ||
| Диапазон уровней | Опция 106: от автоустановки до +19 дБм макс. (2 В СКЗ); Опция 115: от автоустановки до +13 дБм макс. (1 В СКЗ) | ||
| Чувствительность | 6 ГГц (опция 106): −27 дБм (10 мВ СКЗ); 15 ГГц (опция 115): от 0,3 до 2 ГГц: −23 дБм; от 2 до 13 ГГц: −26 дБм; от 13 до 15 ГГц: −21 дБм | ||
| Возможности измерений | |||
| Разрешение по частоте | 10 разрядов/с | 12 разрядов/с | |
| Разрешение по временному интервалу | Не измеряется | 100 пс | 20 пс |
| Виды измерений | Частота, период, отношение частот, входное напряжение: макс./мин./размах | Частота, период, отношение частот, входное напряжение: макс./мин./размах временной интервал, одиночный период, длит. импульса, длит. фронта/среза, коэфф. заполнения, фаза, сумма числа событий | Частота, период, отношение частот, входное напряжение: макс./мин./размах временной интервал, одиночный период, длит. импульса, длит. фронта/среза, коэфф. заполнения, фаза, сумма числа событий, отметка времени/MDA |
| Измерение параметров импульса/пакета в микроволновом диапазоне (опция 150) | Не доступно | Не доступно | Несущая частота, период несущей в микроволновом диапазоне (опция 150) частоты, интервал повторения импульсов (PRI), частота повторения импульсов (PRF), длит. положительного и отрицательного импульсов |
| Характеристики стробирования | |||
| Установка стробирования (времени счёта) | По времени, внешний | По времени, внешний, продвинутый (начало стробирования, конец стробирования/время установления и удержания или по событиям |
|
| Время стробирования (счёта), (шаг) | От 1 мс до 1000 с (10 мкс) | От 100 мкс до 1000 с (10 мкс) | От 1 мкс до 1000 с (1 мкс) |
| Расширенный: | Неприменимо | Источник: внутренний/внешний/неиспользуемый входной канал Перепад: положительный/отрицательный; установка задержки и удержания: по времени или по числу событий (перепадов) удержание начала и конца стробирования |
|
| Характеристики запуска | |||
| Источник | Внутренний, внешний по шине, ручной | ||
| Счёт запусков и число выборок на запуск | От 1 до 1 000 000 | ||
| Задержка запуска | От 0 до 3600 с с шагом 1 мкс | ||
| Математические функции, память, скоростные характеристики | |||
| Скоростные характеристики (подробнее см. публикацию 5990-6283EN) | Однократные измерения: до 400 отсчётов/с; блочное считывание: до 66500 отсчётов с; макс. число измерений при передаче результатов во внутреннюю память: 75000 отсчётов/с (частота), 90000 отсчётов/с (временной интервал) |
||
| Математические функции | Сглаживание (считывание скользящего среднего), масштабирование, Δизменение, обнуление | ||
| Функции статистической обработки | Среднее значение, стандартное отклонение, макс./мин./размах, подсчёт числа событий | Среднее значение, стандартное отклонение, макс./мин./размах, подсчёт числа событий, девиация Аллана | |
| Графический дисплей | Цифровые данные, тренд, гистограмма линии допуска, маркеры | ||
| Память | Энергозависимая память: 1 Мвыб (16 Мбайт); регистрация данных (автоматическое запоминание результатов измерений в памяти); запоминание и вызов установок пользователя; файловая система USB | ||
| Общие характеристики (все модели) | |||
| Время установления рабочего режима | 45 минут | ||
| Дисплей | 4,3" (109,22 мм), цветной тонкоплёночный WQVGA (480х272), жидкокристаллический с задней подсветкой | ||
| Габаритные размеры, мм | на столе: 261,1 (ширина) х 103,8 (высота) х 303,2 (глубина), в стойке: 212,8 (ширина) х 88,3 (высота) х 272,3 (глубина) | ||
| Масса, кг (фунт) | 3,9 (8,6) с полным комплектом опций; 3,1 (6,9) без опции 300 (батарея) | ||
| Пределы рабочей температуры | От 0 до + 55 °С | ||
| Параметры сети питания | 100-240 В ± 10 %, 50-60 Гц ± 5 %; 100-120 В, 400 Гц ± 10 % | ||
| Интерфейсы | LXI-C 1.3 (сокеты LAN, протокол VXI-11); порт устройства USB 2.0 (протокол USB-TMC488; GPIB (опция 400) | ||
| Батарея (опция 300) | Внутренняя литийионная батарея и зарядное устройство | ||
| Принадлежности, входящие в комплект поставки | Документация на компактдиске, включающая руководство по эксплуатации, руководство по программированию, примеры программирования, библиотека ввода/вывода, сетевой шнур, кабель USB 2.0 длиной 2 м, сертификат калибровки и стандартная гарантия 1 год | ||
Опции
| 53200-010 Сверхвысокостабильный опорный генератор OCXO |
| 53200-106 Микроволновый вход 6 ГГц |
| 53200-115 Микроволновый вход 15 ГГц |
| 53200-150 Измерение параметров импульсов в микроволновом диапазоне (только для 53230A) |
| 53200-201 Дополнительные параллельные входы на задней панели для каналов основной полосы |
| 53200-203 Дополнительный микроволновый вход на задней панели, розетка SMA |
| 53200-300 Дополнительная литийионная батарея и зарядное устройство |
| 53200-400 Дополнительный интерфейс GPIB |
| 34190A Комплект для установки в стойку |
| 34194A Комплект двойной соединительной защёлки |
| 34191A Комплект двойного фланца 2U |
| 34131A Футляр для переноски |
| 1250-1476 Переход от BNC (розетка) к соединителю типа N |
| N2870A Пассивный пробник, 1:1, 35 МГц, 1,3 м |
| N2873A Пассивный пробник, 10:1, 500 МГц, 1,3 м |
| N2874A Пассивный пробник, 10:1, 1,5 ГГц, 1,3 м |
