Вторичный эталонный ПТС, 229 x 3,18 мм, от –200 до 500 °C
X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).
| Аксессуар | Описание |
|---|---|
| 1922-4-R |
Калибровка ПТС, от –200 до 500 °C, ±6 мК при 0 °C, аккредитована NVLAP |

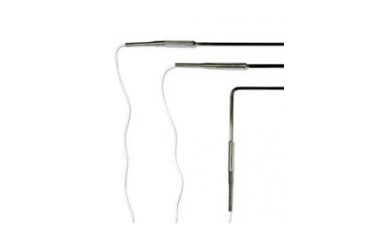

Датчик 5608 выпускается с корпусом диаметром 3,18 мм и длиной 250 или 300 мм. Датчик 5609 выпускается с корпусом диаметром 6,35 мм и длиной 300, 400 и 500 мм.
Если вам нужно более быстрое время отклика и уменьшение эффекта стержня в случае небольших погружений, обратите внимание на датчики меньшего диаметра, поскольку причиной погрешности измерения, вызывающей эффект стержня, служит диаметр стержня, а не его длина.
Оба датчика имеют корпус Inconel™ и изготавливаются с использованием специального производственного процесса, что обеспечивает их высокую точность в широком диапазоне температур. Сенсоры для этих датчиков изготавливаются из платины, относятся к эталонному классу и имеют четырехпроводные соединения, дающие меньше помех при измерениях, чем двухпроводные аналоги.
Такие датчики сопровождаются аттестатами, гарантирующими соответствие их техническим характеристикам. При желании вы также можете заказать калибровку согласно требованиям NVLAP в нашей лаборатории, код лаборатории: 200348-0. В протоколе калибровки будут указаны контрольные данные и коэффициенты калибровки МТШ-90, которые можно легко ввести в любой термометр Fluke Calibration. При заказе датчика с программируемым переходником мы введем коэффициенты непосредственно в переходник, который будет их загружать при подключении к портативному термометру 1524.
|
Технические характеристики |
|||||||||||||||||||||||
| Температурный диапазон |
5608: от –200 до 500 °C 5609: от –200 до 670 °C |
||||||||||||||||||||||
| Номинальное сопротивление при 0,01 °C | 100 Ом ± 0,5 Ом | ||||||||||||||||||||||
| Температурный коэффициент | 0,0039250 Ом/Ом/°C | ||||||||||||||||||||||
| Относительная погрешность[1] |
±0,007 °C при –200 °C ± 0,008 °C при 0 °C ± 0,020 °C при 420 °C ± 0,027 °C при 660 °C |
||||||||||||||||||||||
| Краткосрочная воспроизводимость[2] |
±0,007 °C при 0,010 °C ± 0,013 °C при максимальной температуре |
||||||||||||||||||||||
| Дрейф[3] |
± 0,01 °C при 0,010 °C ± 0,02 °C при максимальной температуре |
||||||||||||||||||||||
| Гистерезис | Максимум ± 0,01 °C | ||||||||||||||||||||||
| Длина датчика | 30 мм ± 5 мм | ||||||||||||||||||||||
| Положение датчика | 3 мм ± 1 мм от края | ||||||||||||||||||||||
| Материал оболочки | Inconel™ 600 | ||||||||||||||||||||||
| Минимальное сопротивление изоляции |
5608: 500 МОм при 23 °C, 20 МОм при 500 °C 5609: 500 МОм при 23 °C, 10 МОм при 670 °C |
||||||||||||||||||||||
| Температурный диапазон переходника[4] | От –50 до 200 °C |
||||||||||||||||||||||
| Размеры перехода | 71 мм x 12,5 мм | ||||||||||||||||||||||
| Минимальная глубина погружения[5] (погрешность |
5608: 80 мм 5609: 100 мм |
||||||||||||||||||||||
| Максимальная глубина погружения | 305 мм | ||||||||||||||||||||||
| Время отклика[5] |
5608: 9 секунд (стандарт) 5609: 12 секунд (стандарт) |
||||||||||||||||||||||
| Самонагревание (в ванне с температурой 0 °C) |
5608: 75 мВт/°C 5609: 50 мВт/°C |
||||||||||||||||||||||
| Тип подводящего провода | PTFE, 24 AWG | ||||||||||||||||||||||
| Длина подводящего провода | 1,8 м | ||||||||||||||||||||||
| Температурный диапазон подводящего провода | От –50 до 250 °C | ||||||||||||||||||||||
| Калибровка |
Калибровка в комплект не входит; калибровка согласно требованиям NVLAP по заказу, код лаборатории 200348-0. См. таблицу погрешности калибровки и пояснения к переменным погрешностям. |
||||||||||||||||||||||
|
[1] Включая краткосрочную воспроизводимость и дрейф за 100 часов. Калибровка дает дополнительную погрешность. [2] Три тепловых цикла с минимальной до максимальной температуры, включая гистерезис, достоверность 95 % (k=2). [3] Через 100 часов при максимальной температуре, уверенность 95 % (k=2). [4] Температура за пределами этого диапазона вызовет неустранимые повреждения. Для максимальной эффективности переходник не должен быть слишком горячим на ощупь. [5] Согласно стандарту ASTM E 644. |
|
||||||||||||||||||||||
