Датчик термистора, 3,2 мм (диаметр) x 152,4 мм, от 0 до 100 °C
X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).
Они выпускаются в оболочках из разных материалов для разных систем. Кроме датчиков в металлическом корпусе мы предлагаем гибкие термисторы с тефлоновым или силиконовым покрытием, отличающиеся меньшим размером наконечников и способным выполнять измерения в местах, недоступных для термисторов в металлическом корпусе.
Термистор с тефлоновым покрытием
Модель 5611T – самый универсальный термисторный датчик с тефлоновым покрытием. За счет наконечника в тефлоновой капсуле диаметром всего 3 мм и тефлонового покрытия, делающего его непроницаемым для большинства жидкостей, тефлоновый датчик подходит для измерений в самых разных областях, включая биофармацевтику. Он способен погружаться на глубину до 6 м и достаточно гибок, чтобы его можно было смотать в клубок, если возникнет такая необходимость.
Бусинка термистора 5611T заключена в майларовую оболочку, заключенную в тефлоновую втулку. Сама тефлоновая втулка напаяна на кабель с тефлоновой изоляцией, что обеспечивает защиту от влаги.

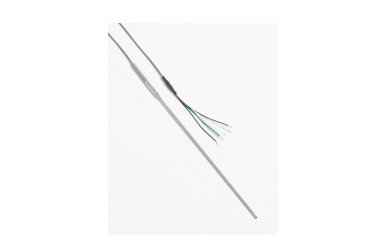

Термисторы в корпусе из нержавеющей стали
В число наших датчиков в корпусе из нержавеющей стали входят погружные датчики 5610-6 и 5610-9, а также датчик полного погружения 5665. Эти датчики отлично подходят для измерений в воздухе, жидкости и почве.
Термистор с силиконовым покрытием
Диаметр наконечника термистора 5611A составляет всего 1,5 мм. У него самый маленький диаметр из всех вторичных эталонных термисторов, и он проходит практически везде. Благодаря ускоренному отклику, гибкому корпусу и силиконовому покрытию датчик 5611A подойдет для самых разных систем. Тем не менее, системы с силиконовым маслом могут вызвать повреждение термистора, и использовать его в таких системах не следует.
Повышенная эффективность
Все вторичные эталонные термисторы Hart отличаются малым диаметром и небольшим размером чувствительных элементов, а значит, что для избегания ошибок из-за эффекта стержня их нужно погружать на меньшую глубину, чем термометры сопротивления. Самонагревание обычно незначительно, что позволяет использовать датчики для измерений в воздухе. Небольшие габариты также улучшает время отклика, позволяя производить измерения быстрее.
Если ваша система требует частой обработки, вам будет интересно узнать, что термисторы менее чувствительны к механическому воздействию, чем термометры сопротивления. В результате вы получите более высокую точность при работе в полевых условиях.
Кроме того, более высокое сопротивление базы и коэффициенты сопротивления упрощают получение прецизионных показаний с термисторов, поэтому за меньшие деньги можно получить более качественные разрешние детализацию и точность. Все термисторы имеют отрицательный температурный коэффициент сопротивления (NTC). Дополнительную информацию о термисторах см. в разделе «Термисторы: недооцененные температурные эталоны» нашего действующего каталога.
Устройства индикации
Такие датчики выпускаются в полном готовом к использованию комплекте и отлично работают с погрешностями наших термометров: 1504 Tweener, портативными термометрами 1523 и 1524, 1529 Chub-E4, 1560 Black Stack и супер-термометрами 1575A и 1590.
Они обеспечивают наиболее точные показания в комбинации с модулем эталонных термисторов 2563 или супер-термометром 1590, но наиболее портативны при использовании с ручным эталонным термометром.
Погрешность калибровки
Более того, вторичные эталонные термисторные датчики обеспечивают точность до ± 0,01 °C и охватывают диапазон температур от 0 до 100 °C. Они калибруются в соответствии с требованиями NIST и согласно таблице соотношений сопротивления и температуры с приращением 0,1 °C, которое можно интерполировать в 0,0001 °C. Также доступна калибровка отдельных термисторов или систем с устройствами индикации согласно требованиям NVLAP.
Никакие другие датчики не могут похвастаться таким сочетанием точности и ценности, как это высокоточные термисторы. Попробуйте, и убедитесь сами.
| Технические характеристики | |
| Сопротивление | Номинальное: 10 000 Ом при 25 °C |
| Диапазон | От 0 до 100 °C |
| Калибровка | Таблица соотношений сопротивления и температуры с приращением 0,1 °C, интерполяционная формула снабжать прилагается |
| Погрешность калибровки | Таблица и формула точны до ± 0,01 °C Погрешность дополнительной аккредитованной калибровки: ± 0,006 °C |
| Дрейф | Менее ± 0,01 °C в год (k=3) |
| Воспроизводимость | Менее ± 0,005 °C |
| Размер и конструкция | См. рисунок ниже. |
| Заделка | указывается при заказе. |
| †Код лаборатории NVLAP: 200348-0 | |
