Давление вспомогательного компрессора до 70 МПа

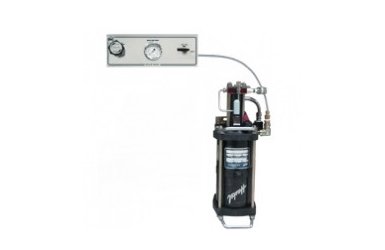

Устройства GB-75 и GB-152 представляют собой вспомогательные компрессоры с комплектами управления, предназначенными для использования при обеспечении подачи газа очень высокого давления к системам, использующим газовый регулятор высокого давления GPC1 High Pressure Gas Controller компании Fluke Calibration, и другим системам тестирования и калибровки высокого давления.
Вспомогательные компрессоры GB Gas Booster рассчитаны на использование в качестве источников подачи высокого давления для систем калибровки и испытания (то есть, регуляторы/калибраторы газа высокого давления и грузопоршневые манометры)
- Не требующее участия человека саморегулирующееся устройство может быть собрано в стороне (под рабочим столом или за переборкой)
- Два диапазона выхода высокого давления:
– GB-75: давление до 70 МПа
– GB-K-152: давление до 103 МПа
Обе модели включают в себя управляемый пневматически поршневой самовращающийся вспомогательный компрессор. Вспомогательный компрессор повышает более низкое давление, обычно подаваемое из баллона (минимум, 2 МПа), до более высокого уровня. Вспомогательный компрессор приводится в действие управляющим воздухом. Выход высокого давления равен входному давлению управляющего воздуха, умноженному на коэффициент усиления 75 или 152. Выход высокого давления соединен с портом SUPPLY (ПОДАЧА) устройства GPC1 или другой системы, к которой подается газ высокого давления.
Обе модели вспомогательного компрессора включают в себя комплект управления управляющим воздухом и соединительные трубки. Этот комплект крепится на кронштейне, который может быть установлен в удобном месте, удаленном от самого вспомогательного компрессора.
|
Общие технические характеристики вспомогательного компрессора GB Gas Booster |
||
| Габариты | ||
| Вспомогательный компрессор GB 75 Booster | 432 x 241 x 241 мм (В x Ш x Г) | |
| Вспомогательный компрессор GB 152 Booster | 584 x 241 x 241 мм (В x Ш x Г) | |
| Масса | ||
| Вспомогательный компрессор GB 75 Booster | 13,4 кг | |
| Вспомогательный компрессор GB 152 Booster | 16,4 кг | |
| Комплект управления управляющим воздухом | 1,8 кг | |
| Диапазон подаваемого давления | ||
| Магистральный управляющий воздух | от 0,15 до 1 МПа Максимальное значение выхода высокого давления – давление управляющего воздуха, умноженное на 75 (GB-75) или 152 (GB-152) |
|
| Газ подачи высокого давления | от 2 до 20 МПа Максимальное значение выхода высокого давления – подача высокого давления, умноженная на 25 |
|
| Расходы при подаче | ||
| Магистральный управляющий воздух | от 425 до 2 125 ст. л/мин | |
| Газ подачи высокого давления | от 140 до 560 ст. л/мин | |
| Подсоединение давления | ||
| Впускное отверстие подачи воздуха | 1/4 дюйма Гнездо NPT | |
| Впускное отверстие подачи газа высокого давления | 1/4 дюйма Гнездо NPT | |
| Выпускное отверстие высокого давления | Гнездо DH500 (сальникового и муфтового типа для конических труб и труб с левой винтовой резьбой и наружным диаметром 1/4 дюйма (6,35 мм), эквивалент AE F250C, HIP HF4 и т. д.) | |
| Выход высокого давления | ||
| Вспомогательный компрессор GB 75 Booster | Настройка управляющего воздуха, умноженная на 75, до 70 МПа максимум | |
| Вспомогательный компрессор GB 152 Booster | Настройка управляющего воздуха, умноженная на 152, до 110 МПа максимум | |
| Поршневое отношение вспомогательного компрессора | ||
| Вспомогательный компрессор GB 75 Booster | D75:1 | |
| Вспомогательный компрессор GB 152 Booster | 152:1 | |
