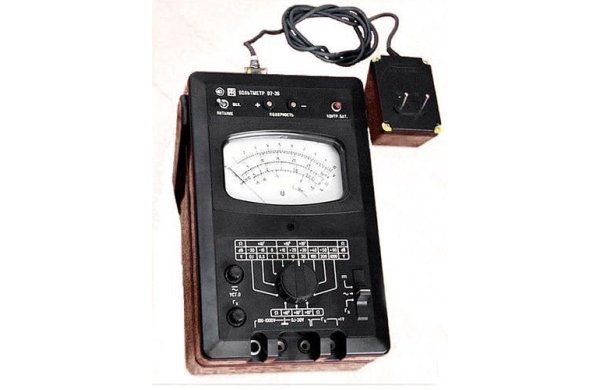

Вольтметр В7-36
В7-36 предназначен для измерения напряжения постоянного тока, силы постоянного и переменного тока, среднеквадратиче-ского значения напряжения неременного тока синусоидальной формы, а также электрического сопротивления.
Имеет универсальное питание (от автономного источника иля от сети) и автоматическую индикацию полярности измеряемого постоянного напряжения.
Применяется при профилактике, ремонте и наладке различной аппаратуры средств связи, измерительной техники и др.
Заменяет приборы В7-13 и В7-15, по сравнению с которыми имеет вдвое меньшую массу, меньшие габаритные размеры и потребляемую мощность, более высокую чувствительность, точность и надежность.
Основные данные
• Диапазон измерения напряжений:
- напряжения постоянного тока 10 мВ - 1000 В (0,1-0,3- 1-3-10-100-300-1000 В); до 20 кВ (с делителем ДН-525)
- напряжения переменного тока 30 мВ-1000 В (0,1-0,3- 1 -3- 10-30- 100-300- 1000 В, 20 Гц-20 кГц) 0,5 - 10 В (3-10 В, с пробником, 20 кГц-1000 МГц), 10-1000 В (с делителем ДН-524, 20 кГц-150 МГц)
- постоянного тока 1 мкА - 10 А (10-100 мкА 1-10-100 мА 1-10 А),
- переменного тока 10 мА - 10 А (100 мА 1-10 А, 20 Гц - 1 кГц),
- электрического сопротивления 10 Ом - 100 МОм (с поддиапазонами со средней числовой отметкой шкалы X102-X103 - X104-X105-X106-X107 Ом)
• Основная погрешность измерения:
- напряжения постоянного тока ±2,5%, ±4% (с делителем ДН-525);
- напряжения переменного тока ±2,5%, ±4% (с пробником), ±6% (с делителем ДН-524);
- постоянного тока ±2,5%;
- переменного тока ±4%;
- электрического сопротивления ±2,5%
• Входное сопротивление при измерении напряжения постоянного тока 11±1 МОм
• Входная емкость но НЧ входу: 50±10 пф; 2+0,5 пФ (с пробником)
