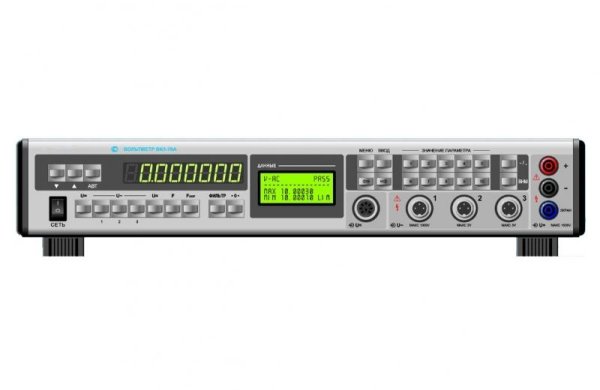

Прибор предназначен для измерения напряжения постоянного тока и среднеквадратических значений напряжения переменного тока. Прибор в соответствии с государственной поверочной схемой для средств измерения напряжения переменного тока высокой частоты может быть аттестован в качестве рабочего эталона (РЭ) 1-го и 2-го разрядов до 2 ГГц. ВК3-78А используется для работы в информационно-измерительных системах с управлением от ПЭВМ через интерфейс RS-232, USB, IEEE-488 (КОП). |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измерение напряжения переменного тока
Uк |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности в диапазоне частот ± (% от Ux + % от Uк) |
|||||||
10...20 Гц |
20...100 Гц |
100 Гц...10 кГц |
10...50 кГц |
50...100 кГц |
100...300кГц |
300...800кГц |
800 кГц...1МГц |
||
100мкВ |
0,1 нВ |
0,15+1,5 |
0,15+1,2 |
0,15+1,0 |
0,15+1,0 |
0,25+1,2 |
0,65+1,3 |
0,8+1,5 |
1,0+2,0 |
300мкВ |
0,1 нВ |
1,0+0,3 |
0,8+0,3 |
0,5+0,3 |
0,55+0,3 |
0,65+0,3 |
1,05+0,3 |
1,2+0,5 |
1,2+1,0 |
1 мВ |
1 нВ |
0,6+0,2 |
0,5+0,2 |
0,5+0,1 |
0,55+0,1 |
0,65+0,1 |
0,9+0,15 |
1,0+0,3 |
1,0+0,5 |
3 мВ |
1 нВ |
0,5+0,1 |
0,45+0,1 |
0,45+0,05 |
0,5+0,05 |
0,6+0,05 |
0,9+0,05 |
1,0+0,2 |
1,0+0,3 |
10 мВ |
10 нВ |
0,5+0,05 |
0,4+0,05 |
0,35+0,05 |
0,4+0,05 |
0,5+0,05 |
0,65+0,1 |
1,0+0,1 |
1,0+0,2 |
30 мВ |
10 нВ |
0,08+0,01 |
0,065+0,01 |
0,06+0,005 |
0,09+0,005 |
0,17+0,01 |
0,4+0,1 |
1,0+0,1 |
1,0+0,2 |
100мВ |
0,1 мкВ |
0,03+0,01 |
0,025+0,01 |
0,025+0,005 |
0,035+0,005 |
0,15+0,005 |
0,35+0,01 |
1,0+0,1 |
1,0+0,2 |
300мВ |
0,1мкВ |
0,02+0,01 |
0,02+0,005 |
0,02+0,004 |
0,03+0,005 |
0,045+0,005 |
0,2+0,01 |
1,0+0,1 |
1,0+0,2 |
1 В |
1 мкВ |
0,02+0,005 |
0,015+0,005 |
0,015+0,002 |
0,028+0,002 |
0,03+0,005 |
0,14+0,01 |
0,8+0,05 |
0,8+0,1 |
3 В |
1 мкВ |
0,02+0,005 |
0,015+0,005 |
0,015+0,002 |
0,03+0,002 |
0,04+0,005 |
0,2+0,01 |
1,0+0,05 |
1,0+0,1 |
10 В |
10 мкВ |
0,02+0,005 |
0,015+0,005 |
0,015+0,002 |
0,03+0,002 |
0,04+0,005 |
0,2+0,01 |
1,0+0,05 |
1,0+0,1 |
30 В |
10 мкВ |
0,02+0,005 |
0,02+0,005 |
0,02+0,002 |
0,02+0,005 |
0,12+0,005 |
Не нормируется |
||
100 В |
0,1 мВ |
0,02+0,005 |
0,02+0,005 |
0,02+0,002 |
0,05+0,005 |
0,12+0,01 |
Не нормируется |
||
300 В |
0,1 мВ |
0,025+0,01 |
0,025+0,005 |
0,025+0,005 |
10...30кГц |
30...100кГц |
- |
- |
- |
0,05+0,005 |
0,35+0,01 |
||||||||
1000В |
1 мВ |
Не нормир. |
0,3+0,05 |
0,13+0,01 |
0,3+0,05 |
0,35+0,05 |
- |
- |
- |
где: Ux - значение измеряемого напряжения;
Uk - конечное значение диапазона измерения
Измерение напряжения постоянного тока
где: Ux - значение измеряемого напряжения Uk - конечное значение диапазона измерения.
|
Измерение среднеквадратического значения высокочастотного напряжения переменного тока
где: Uk - конечное значение диапазона измерения пробником ТС-014А - 10 В; |
