Вольтметр-калибратор В2-43

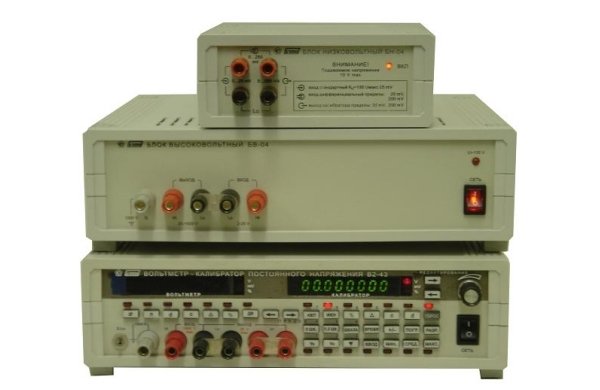

В2-43 осуществляет высокоточное измерение и воспроизведение напряжений постоянного тока в широком диапазоне (1 nV – 1000 V) с высокой разрешающей способностью (7- 8 десятичных разрядов). Входящий в комплект поставки низковольтный блок с автономным питанием, расширяет диапазон измеряемых и воспроизводимых напряжений в нановольтную область диапазона, а высоковольтный блок расширяет диапазон воспроизводимых напряжений до 1000 V (пределы 200 и 1000 V). По желанию заказчика вольтметр-калибратор В2-43 может быть дополнен преобразователем напряжение-ток ПНТ-10 с диапазоном воспроизводимых токов 0,1 нА-10 А. Возможно одновременное функционирование прибора в режиме калибратора и вольтметра (с шестиразрядной шкалой).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В2-43
• Прибор обеспечивает измерение напряжений постоянного тока в диапазоне (±0.1 мкВ-1000 В) с расширением диапазона измеряемых напряжений до 1 нВ при помощи низковольтного блока.
• Прибор обеспечивает воспроизведение напряжений постоянного тока в диапазоне ±0.1 мкВ -25 В) с расширением диапазона до ± 1000 В при помощи высоковольтного блока и до 1 нВ при помощи низковольтного блока.
• Нелинейность характеристики основного предела измерения и воспроизведения напряжения (20 В) не превышает 0.3 ppm от U + 1 мкВ.
Характеристики в режимах измерения и воспроизведения напряжения постоянного тока
| Предел Un | Полная шкала | Предел допускаемой основной погрешности ppm от U+ ppm от Un 90 дней | Предел допускаемой основной погрешности ppm от U+ ppm от Un 1 год | Входное сопртивление | Максимальный ток нагрузки | Состав измерительного комплекта |
| 20 мВ | 25.000000 мВ | 8 + 2 | 10 + 2 | > 20 МОм | Выходное сопротивление – 50Ом | прибор В2-43 с низковольтным блоком |
| 200 мВ | 250.00000 мВ | 8 + 0.4 | 10 + 0.4 | > 20 МОм | Выходное сопротивление – 50Ом | прибор В2-43 с низковольтным блоком |
| 2 В | 2.5000000 В | 3 + 0.7 | 5 + 0.7 | > 10 ГОм | 20 мА | Измерение прибором В2-43 |
| 20 В | 25.000000 В | 2 + 0.2 | 4 + 0.2 | > 10 ГОм | 20 мА | Измерение прибором В2-43 |
| 200 В | 300.00000 В | 3 + 0.2 | 5 + 0.2 | 1.2 МОм (10 МОм) |
10 мА | Измерение прибором В2-43 |
| 1000 В | 1000.0000 В | 4 + 0.3 | 7 + 0.3 | 10 МОм | 10 мА | Воспроизведение: прибор В2-43 с высоковольтным блоком |
Примечание: ррm = 10(-6)
Характеристики в режиме воспроизведения силы постоянного тока
| Предел In | Коэффициент Преобразования | Предел допускаемой основной погрешности ppm от I+ ppm от In | Напряжение на нагрузке | Выходное сопротивление | Примечание |
| 2 мА | 0.1 мА/В | 20 + 2 | £ 3 В | > 1 ГОм | В2-43 с преобразователем напряжение-ток |
| 20 мА | 1 мА/В | 20 + 2 | £ 3 В | > 0.1 ГОм | В2-43 с преобразователем напряжение-ток |
| 200 мА | 10 мА/В | 20 + 2 | £ 3 В | >10 МОм | В2-43 с преобразователем напряжение-ток |
| 1 А | 0,1 A/В | 50 + 5 | £ 3 В | > 1 МОм | В2-43 с преобразователем напряжение-ток |
| 10 А | 1 A/В | 100 + 10 | £ 2,5 В | > 0.1 МОм | В2-43 с преобразователем напряжение-ток |
Время измерения от 0,1 до 3 с.
Последовательный интерфейс RS232C. Допускается (по спецзаказу) комплектование интерфейсом КОП (IEEE 488) или USB.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В2-43
• Рабочие условия эксплуатации:
- температура окружающего воздуха от 5 до 40 оС;
- относительная влажность до 80 % при температуре до 30 оС;
- атмосферное давление 84 – 106 kPа (630 – 795 мм рт.ст.);
- напряжение питающей сети (220 ± 22) В частотой 47- 63 Hz.
• Мощность, потребляемая прибором В2-43 не более 70 ВA, высоковольтным блоком - не более 70 ВA, преобразователем напряжение-ток – 120 ВА.
• Масса:
- прибора В2-43 - 3 кг, высоковольтного блока - 3 кг, низковольтного блока - 1,5 кг, ПНТ-10 – 3 кг.
• Габаритные размеры (ширина х высота х глубина):
- прибора В2-43, высоковольтного блока, ПНТ-10 - 290 х 75 х 260 мм
- низковольтного блока – 160 х 62 х 200 мм.
• Наработка на отказ не менее 10000 ч.
