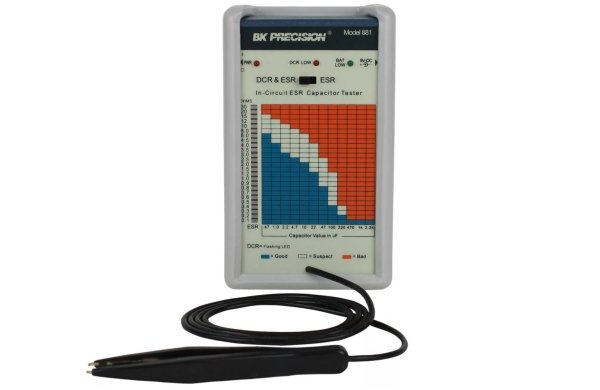

Внутрисхемный измеритель ERS и сопротивления конденсаторов постоянному току BK Precision 881

Артикул: 1-345571

Модель 881 представляет собой новый портативный внутрисхемный измеритель ERS, который может использоваться для измерения ERS электролитических конденсаторов в/вне цепи, а также для измерения низкоомных безиндукционных резисторов


Модель 881 представляет собой новый портативный внутрисхемный измеритель ERS (эквивалентного последовательного сопротивления), который может использоваться для измерения ERS электролитических конденсаторов в/вне цепи, а также для измерения низкоомных безиндукционных резисторов. Модель 881 необходима всякому, кто занимается поиском неисправностей в печатных платах или их тестированием.

  • Измеряет ERS в диапазоне от 0,1 до 30 Ом
  • Трехцветный график на передней панели отображает показания ERS по трем состояниям: хорошее, удовлетворительное и плохое
  • Измеряет сопротивление постоянному току в диапазоне от 0,1 до 30 Ом
  • Автоматически калибрует внутренний сигнал
  • Тестовое напряжение выходного сигнала 15 мВ пик-пик (не включает никакие твердотельные приборы)
  • Включает  пробник с клещами, рассчитанный на работу одной рукой
  • В качестве источника питания используется стандартная батарейка 9 В постоянного тока

Технические характеристики

Напряжение зондирования разомкнутой цепи

15 мВ пик-пик

Тестовая частота выходного сигнала

Синусоида частотой 100 кГц

Диапазон измеряемых значений ERS, Ом

0,1 – 30 (25 сегментная столбиковая светодиодная шкала)

Подается от 1 до 5 звуковых сигналов, в зависимости от ERS конденсатора

Диапазон измеряемых значений сопротивления постоянному току, Ом

0,5 - 30; мигающий светодиод

Электропитание

Одна батарейка 9 В или внешний сетевой адаптер (9 В постоянного тока 100 мА центральный штырек + 5,5 мм x 2,1 мм)

Потребляемый ток

10 мА, типичное значение

Размеры

38 х 96х 144 мм
