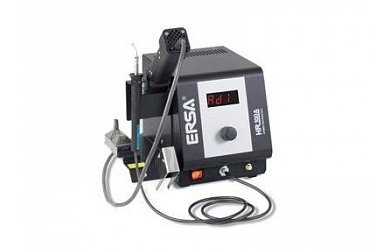

Паяльно-ремонтная станция с комбинированным инфракрасно-термовоздушным нагревом ERSA HR100A

Артикул: 2-717

• Напряжение сети: 220 - 240 В, 50/60 Гц
• Вторичное напряжение питания: 13 В
• Мощность: До 200 Вт
• Диапазон рабочих температур: 30 – 550 °С
• Шум менее: 40 дцБ
Интегрирован вакуумный насос и вакуумный манипулятор
• Вакуум: - 0,2... - 0,4 Бар
• Интерфейс: mini USB
• Размеры: 211 х 220 х 188 мм
• Вес: 4,5 кг





Паяльно-ремонтная станция с комбинированным инфракрасно-термовоздушным нагревом ERSA HR100A


Термовоздушная станция HR100A использует революционную инфракрасно-конвекционную технологию нагрева, объединенную в одном инструменте HybridTool для пайки и выпаивания компонентов SMT в условиях плотного монтажа. Используя эту технологию инструмент способен производить работы с компонентами SMD от 2 х 1 до 20 х 20 мм. Сочетание двух способов передачи тепла повышает скорость и равномерность нагрева, а также предотвращает сдувание прилегающих мелких chip – компонентов.

Для плоскостного захвата компонентов используется вакуумный манипулятор Vac – Pen, работающий от компрессора станции. Инструмент снабжен лазерным указателем. Возможно измерение температуры по двум каналам, термопары K-типа. Для измерения и отображения температуры объекта пайки в реальном времени и отработки термопрофиля к HR100A достаточно подключить термосенсор AccuTC (удобнее на держателе-трансформере FlexPoint). Для качественной паки теплоемких плат станция наращивается до полной конфигурации IRHR100A/HP.





Комбинированный паяльный инструмент HybridTool



HybridTool мощностью 200 Вт и весом 300 г имеет лазерный целеуказатель. В зависимости от размера компонента, можно выбрать насадку 6 х 6 мм, 10 х 10 мм или 20 х 20 мм, каждой насадке соответствует запрограмированные программы AD3, AD2 и AD1. Имеется экспертная программа AD0 позволяет адаптировать режим работы станции по 7 значениям к конкретным приложениям наиболее точно. Особое сочетание двух способов нагрева передачи тепла повышает скорость и равномерность нагрева BGA, а также предотвращает сдувание прилегающих мелких chip-компонентов. Для плоскостного захвата компонентов используется вакуумный манипулятор Vac-Pen с 7 мм насадкой, работающий от компрессора станции.



Комбинированный паяльный инструмент HybridTool
Длина шнура 1,5 м
Лазер Класс 2
Длина волны 660 - 680 нм
Мощность максимальная 1 мВт
Размеры 230 х 25 х 25 мм
Вес 300 г






  1 минутное видео о работе станции

Для измерения/отображения термпературы объекта пайки в реальном времени и отработки термопрофиля к HR100A достаточно подключить термосенсор AccuTC на держатетеле-трансформере FlexPoint.(в комплект не входит)






 Субдержатель миниатюрных сложнопрофильных печатных плат PH100 (до 170x170мм). Имеет стальной каркас с четырьмя независимо перемещаемыми краевыми фиксаторами и общей пружиной захвата/освобождения платы.





Характеристики
Напряжение сети 220 - 240 В, 50/60 Гц
Вторичное напряжение питания 13 В
Предохранитель 2 A (замедленный)
Класс безопасности 1
Мощность До 200 Вт
Диапазон рабочих температур 30 – 550 °С
Шум менее 40 дцБ
Интегрирован вакуумный насос и вакуумный манипулятор
Вакуум - 0,2... - 0,4 Бар
Интерфейс mini USB
Дисплей LED, четырехсимвольный, красный
Шнур 2 м (ПВХ)
Исполнение Антистатическое
Размеры 211 х 220 х 188 мм
Вес  4,5 кг



Комплектация Количество
Цифровой управляющий блок HR100A с сетевым шнуром 1 шт.
Вакуумный манипулятор с насадками 1 шт.
Паяльный инструмент HybridTool с соединительным шнуром 1 шт.
Сменные насадки AD1, AD2, AD3 1 комплект
Ключ для замены насадок 1 шт.
