ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Диаметр подвижной катушки, мм: 38,1
- Масса подвижной катушки, кг: 0,2
- Перемещение от пика до пика, мм: 14
- Выталкивающее усилие, кН: 98
- Макс. Ускорение (синус), g: 50
- Виброскорость (синус), пик., м/с: 1,52
- Выталкивающее усилие ШСВ, кН: 38
- Макс. Полусинус, g: 19,4
- Выталкивающее усилие при виброударе, кН: 90
- Диапазон рабочих частот, Гц: 5 - 9 000
- Грузоподъемность вибростенда, кг: н/д
Применение в промышленности
- Модальный и структурный анализ
- Испытания электронных узлов
- Лабораторные эксперименты
Решения для вибрационных испытаний компонентов, небольших узлов или для модального и структурного анализа.
- Широкая полоса частот (от частоты пост. тока до 13 кГц) комбинируется с высокими пиковыми силами (сила при синусоидальной вибрации – 8,9-178 Н)
- Легкая, высокоэффективная конструкция подвижной катушки.
- Жесткая, но легкая система подвески обеспечивает отличную поперечную жесткость и жесткость при кручении с минимальным воздействием на ускорение системы.
- Крепление на основании или на подвеске.
- Система приводится в действие при помощи компактных, бесшумных, экономичных усилителей.
- Совместим с контроллерами вибрации COMETUSB TM и LASERUSB TM компании LDS.

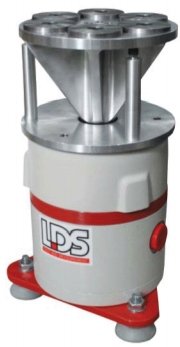

Эта серия вибрационных стендов на постоянных магнитах идеально подходит для модального анализа. Эффективная конструкция подвижной катушки позволяет выдать впечатляющие пиковые силы и ускорения в широком диапазоне частот. Для управления вибраторами используются контроллеры системы COMETUSB или LASERUSB, или контроллеры и усилители третьих фирм.
| Модель вибростенда | V101/2 -PA 25E | V201/3-PA 25E | V406/8 -PA 100E | V406/8 -PA 500L | V450/1 PA 500L | V455/6 -PA 1000L |
| Сила при синусоидальной вибрации системы, пиковое значение – естественное охлаждение (Н) | 8,9 | 17,8 | 98 | 98 | 178 | 178 |
| Сила при синусоидальной вибрации системы, пиковое значение – принудительное воздушное охлаждение (Н) | - | 17,8 | 196 | 196 | 311 | 489 |
| Максимальная сила при случайной вибрации вибратора, СКЗ (Н) | - | - | 38 | 89 | 210 | 290 |
| Максимальное ускорение при синусоидальной вибрации, пиковое значение (gn ) | 140 | 91 | 50 | 100 | 74,5 | 117 |
| Скорость при синусоидальной вибрации системы, пиковое значение (м/с)* | 1,31 | 1,49 | 1,52 | 1,78 | 1,78 | 2,5 |
| Перемещение (бесступенчатое), полный размах (мм) | 2,5 | 5 | 14 | 17,6 | 19 | 19 |
| Вес подвижного узла (кг) | 0,0065 | 0,020 | 0,200 | 0,200 | 0,426 | 0,426 |
| Рабочий диапазон частот (Гц) | 5-12,000 | 5-13,000 | 5-9,000 | 5-9,000 | 5-7,000 | 5-7,500 |
* Указаны параметры вибратора, которые могут быть достигнуты при помощи более мощного усилителя, а не того, который поставляется, как стандартный
Конфигурация системы вибратора и рабочие параметры
| Модель | V101/2 - PA 25E | V201/3 - PA 25E | V406/8 - PA 100E | V406/8 - PA 500L | V450/1 - PA 500L | V455/6 - PA 1000L | ||||||
| Система измерения | МЕТРИЧЕСКАЯ | АМЕРИКАНСКАЯ | МЕТРИЧЕСКАЯ | АМЕРИКАНСКАЯ | МЕТРИЧЕСКАЯ | АМЕРИКАНСКАЯ | МЕТРИЧЕСКАЯ | АМЕРИКАНСКАЯ | МЕТРИЧЕСКАЯ | АМЕРИКАНСКАЯ | МЕТРИЧЕСКАЯ | АМЕРИКАНСКАЯ |
| Диаметр подвижной катушки | - | - | - | - | 38 мм | 1,5 дюйма | 38 мм | 1,5 дюйма | 63,5 мм | 2,5 дюйма | 63,5 мм | 2,5 дюйма |
| Сила при синусоидальной вибрации системы, пиковое значение - естественное охлаждение | 8,9 Н | 2 фс | 17,8 Н | 4 фс | 98 Н | 22 фс | 98 Н | 22 фс | 178 Н | 40 фс | 178 Н | 40 фс |
| Сила при синусоидальной вибрации системы, пиковое значение - принудительное воздушное охлаждение | - | - | 17,8 Н | 4 фс | 98 Н | 22 фс | 196 Н | 44 фс | 311 Н | 70 фс | 489 Н | – |
| Сила при синусоидальной вибрации вибратора, пиковое значение - принудительное воздушное охлаждение* | - | - | 26,7 Н | 6 фс | 196 Н | 44 фс | 196 Н | 44 фс | 311 Н | 70 фс | 489 Н | – |
| Сила при случайной вибрации системы, СКЗ (ИСО5344) | - | - | - | - | 38 Н | 8,5 фс | 89 Н | 20 фс | 210 Н | 48 фс | 290 Н | 70 фс |
| Максимальная сила при случайной вибрации вибратора (СКЗ)* | - | - | - | - | 89 Н | 20 фс | 89 Н | 20 фс | 214 Н | 48 фс | 334 Н | 75 фс |
| Частота резонанса подвижной катушки | 12 000 Гц | 12 000 Гц | 13 000 Гц | 13 000 Гц | 9 000 Гц | 9 000 Гц | 9 000 Гц | 9 000 Гц | 6 000 Гц | 6 000 Гц | 6 000 Гц | 6 000 Гц |
| Рабочий диапазон частот | 5-12 000 Гц | 5-12 000 Гц | 5-13 000 Гц | 5-13 000 Гц | 5-9 000 Гц | 5-9 000 Гц | 5-9 000 Гц | 5-9 000 Гц | 5-7 500 Гц | 5-7 500 Гц | 5-7 500 Гц | 5-7 500 Гц |
| Эффективная масса подвижного элемента | 0,0065 кг | 0,0143 ф | 0,020 кг | 0,044 ф | 0,200 кг | 0,044 ф | 0,200 кг | 0,044 ф | 0,426 кг | 0,94 ф | 0,426 кг | 0,94 ф |
| Скорость при синусоидальной вибрации системы, пиковое значение | 1,31 м/с | 51,6 дюйм/с | 1,49 м/с | 58,7 дюйм/с | 1,52 м/с | 60 дюйм/с | 1,78 м/с | 60 дюйм/с | 1,78 м/с | 60 дюйм/с | 2,5 м/с | 98,4 дюйм/с |
| Скорость при синусоидальной вибрации вибратора, пиковое значение* | 1,31 м/с | 51,6 дюйм/с | 1,83 м/с | 72 дюйм/с | 1,78 м/с | 70 дюйм/с | 1,78 м/с | 70 дюйм/с | 2,0 м/с | 70 дюйм/с | 2,5 м/с | 98,4 дюйм/с |
| Максимальное ускорение при синусоидальной вибрации, пиковое значение | 1373 м/с2 | 140 gn | 1334 м/с2 | 136 gn | 981 м/с2 | 100 gn | 981 м/с2 | 100 gn | 730 м/с2 | 74,5 gn | 1147 м/с2 | 117 gn |
| Мощность усилителя | 0,048 кВА | 0,048 кВА | 0,048 кВА | 0,048 кВА | 0,147 кВА | 0,147 кВА | 0,147 кВА | 0,147 кВА | 0,147 кВА | 0,147 кВА | 147 кВА | 147 кВА |
| Усилитель производства компании LDS | PA25E | PA25E | PA25E | PA25E | PA 100E | PA 100E | PA 500L | PA 500L | PA 500L | PA 500L | PA 500L | PA 500L |
| Продольная жесткость подвески | 3,15 Н/мм | 18 фс/дюйм | 2,8 Н/мм | 16 фс/дюйм | 12,3 Н/мм | 70 фс/дюйм | 12,3 Н/мм | 70 фс/дюйм | 17,5 Н/мм | 18 фс/дюйм | 17,5 Н/мм | |
| Продольная жесткость вспомогательной подвески | - | - | 12,3 Н/мм | 70 фс/дюйм | 22,8 Н/мм | 70 фс/дюйм | 22,8 Н/мм | 70 фс/дюйм | - | - | - | - |
| Перемещение (непрерывное) системы, полный размах | 2,5 мм | 0,1 дюйма | 5 мм | 0,2 дюйма | 14,0 мм | 0,69 дюйма | 17,6 мм | 0,69 дюйма | 19 мм | 0,75 дюйма | 19 мм | 0,75 дюйма |
| Перемещение (непрерывное) вибратора, полный размах* | 2,5 мм | 0,1 дюйма | 5 мм | 0,2 дюйма | 17,6 мм | 0,69 дюйма | 17,6 мм | 0,69 дюйма | 19 мм | 0,75 дюйма | 19 мм | 0,75 дюйма |
| Вес вибратора -возможна установка на подвеске | - | - | 3,17 кг | 7 ф | 22,7 кг | 50 ф | 22,7 кг | 50 ф | 82 кг | 180 ф | 82 кг | 180 ф |
| Расход охлаждающего воздуха | - | - | 0,0012 м3/с | 2,5 фут3/м | 0,014 м3/с | 30 фут3/м | 0,014 м3/с | 30 фут3/м | 0,012 м3/с | 25 фут3/м | 0,012 м3/с | 25 фут3/м |
| Вес вибратора, установленного на основании | 0,91 кг | 2 ф | 1,81 кг | 4 ф | 14,1 кг | 31 ф | 14,1 кг | 31 ф | 64 кг | 141 ф | 64 кг | 141 ф |
|
Максимальная рабочая температуры окружающей среды |
30°C 35°C |
86°F 95°F |
30°C 35°C |
86°F 95°F |
30°C 35°C |
86°F 95°F |
30°C 30°C |
86°F 86°F |
30°C 30°C |
86°F 86°F |
30°C 30°C |
86°F 86°F |
| Тепло, отводимое с воздухом Вентилятор охлаждения вибратора Усилитель |
- 0,067 кВт |
- 0,067 кВт |
- 0,067 кВт |
- 0,067 кВт |
- 0,15 кВт |
- 0,15 кВт |
0,46 кВт 0,40 кВт |
0,46 кВт 0,40 кВт |
0,29 кВт 0,37 кВт |
0,29 кВт 0,37 кВт |
0,75 кВт 0,87 кВт |
0,75 кВт 0,87 кВт |
| Электрические требования Усилитель |
0,09 кВА | 0,09 кВА | 0,09 кВА | 0,09 кВА | 0,27 кВА | 0,27 кВА | 1,5 кВАт | 1,5 кВАт | 1,4 кВАт | 1,4 кВАт | 2,9 кВАт | 2,9 кВАт |
| Акустический шум на расстоянии 2 м** Вибратор: Усилитель |
- бесшумный |
- бесшумный |
- бесшумный |
- бесшумный |
105 дБA бесшумный |
105 дБA бесшумный |
105 дБА† 47 дБА |
105 дБА† 47 дБА |
105 дБА† 47 дБА |
105 дБА† 47 дБА |
105 дБА† 47 дБА |
105 дБА† 47 дБА |
* Указаны параметры вибратора, которые могут быть достигнуты при помощи более мощного усилителя, а не того, который поставляется, как стандартный
** Максимальный уровень шума во время эксплуатации при полном осевом усилии, измеренный на расстоянии 2 м.
† Включает охлаждающий вентилятор.
Схемы внутренней монтажной втулки подвижной катушки
| Вибратор | V101/2 | V201/3 | V406/8 | V450/1 | V455/6 |
| Диаметр подвижной катушки (мм) | - | - | 38 | 63.5 | 63.5 |
| Центральная монтажная втулка | 1 | 1 | 1 | 1 | 1 |
| 25,4 мм | - | - | 6 | - | - |
| 50 мм | - | - | - | 5 | 5 |
Охлаждающие воздуходувки
| Воздуходувка | Вес (кг) | Размер A (мм) | Размер B (мм) | Размер C (мм |
| V406/8 50 Гц | 17 | 241 | 389 | 249 |
| V406/8 60 Гц | 15 | 241 | 365 | 249 |
| V450/1 50/60 Гц | 5,4 | 241 | 186 | 249 |
| V455/6 50/60 Гц | 5,4 | 241 | 186 | 249 |
Усилитель PA
| Усилитель | Вес (кг) | Размер A (мм) | Размер B (мм) | Размер C (мм) |
| PA 25E | 9 | 488 | 337 | 92 |
| PA 100E | 15 | 488 | 337 | 92 |
| PA 500L | 20 | 488 | 412 | 188 |
| PA 1000L | 35 | 482 | 505 | 188 |
Характеристики усилителя мощности серии PA
| Модель усилителя | PA25E | PA 100E | PA 500L | PA 1000L |
| Номин. мощность выходного синусоидального сигнала при резистивной нагрузке | 48 Вт | 147 Вт | 500 Вт | 1000 Вт |
| Макс. непрерывная мощность выходного синусоид. сигнала при емкости 0,5 пФ | 78 ВА | 147 ВА | 700 ВА | 1400 ВА |
| Частотный диапазон при номинальной мощности | от 10 Гц до 10 кГц | от 10 Гц до 10 кГц | от 10 Гц до 14 кГц | от 10 Гц до 14 кГц |
| Суммарный коэфф-т гармонич. искажений при номин. мощности в диапазоне от 20 Гц до 10 кГц | 0,3 % (тип.) | 0,5 % (тип.) | 0,2 % (тип.) | 0,2 % (тип.) |
| Максимальное выходное напряжение | 16 В (СКЗ) | 20 В (СКЗ) | 40 В (СКЗ) | 80 В (СКЗ) |
| Максимальное напряжение без нагрузки | 24 В (СКЗ) | 32 В (СКЗ) | 45 В (СКЗ) | 86 В (СКЗ) |
| Регулировка напряжения | 1% | 3% | 2% | 2% |
| Выходной ток при номинальной мощности | 27 A (СКЗ) | 7 A (СКЗ) | 18 A (СКЗ) | 18 A (СКЗ) |
| Максимальный выходной ток | 3 A (СКЗ) | 7 A (СКЗ) | 18 A (СКЗ) | 18 A (СКЗ) |
| Выходной ток при случайной вибрации | 5,9A (Пик) | 14 A (Пик) | 54A (Пик) | 54A (Пик) |
| Уровень ограничения при перегрузке | 4,2 A (СКЗ) | 10 A (СКЗ) | 20 A (СКЗ) | 20 A (СКЗ) |
| Входная чувствительность при максимальном выходном сигнале при частоте 400 Гц | 1,0 В (СКЗ) | 1,0 В (СКЗ) | 1,0 В (СКЗ) | 1,0 В (СКЗ) |
| Отношение сигнал/шум | >75 дБ | >75 дБ | >75 дБ | >80 дБ |
| КПД усилителя | 59% | 58% | 59% | 59% |
| Защита | Быстродейств. ограничение тока | Быстродейств. ограничение тока | Защита выходного устройства | Защита выходного устройства |
Вибростенды с постоянным магнитом
| Вибростенд/ усилитель | Диаметр подвижной катушки, мм | Масса подвижной катушки, кг | Перемещение от пика до пика, мм | Выталкивающее усилие, кН | Макс. Ускорение (синус), g | Виброскорость (синус), пик., м/с | Выталкивающее усилие ШСВ, кН | Макс. Полусинус, g | Выталкивающее усилие при виброударе, кН | Диапазон рабочих частот, Гц | Грузоподъемность вибростенда, кг |
| V101/2-PA25E | CENTRAL SPIGOT | 0,0065 | 2,5 | 8,9 | 140 | 1,31 | н/д | н/д | 10 | 5 - 12 000 | н/д |
| CENTRAL SPIGOT | 0,02 | 5 | 17,8 | 91 | 1,49 | н/д | н/д | 20 | 5 - 13 000 | н/д | |
| 38,1 | 0,2 | 14 | 98 | 50 | 1,52 | 38 | 19,4 | 90 | 5 - 9 000 | н/д | |
| 38,1 | 0,2 | 17,6 | 196 | 100 | 1,78 | 89 | 45,5 | 200 | 5 - 9 000 | н/д | |
| 63,5 | 0,426 | 19 | 310 | 74,5 | 1,78 | 210 | 51,1 | 460 | 5 - 7 500 | н/д | |
| 63,5 | 0,426 | 19 | 490 | 117 | 2,5 | 290 | 70 | 730 | 5 - 7 500 | 25,00 |
