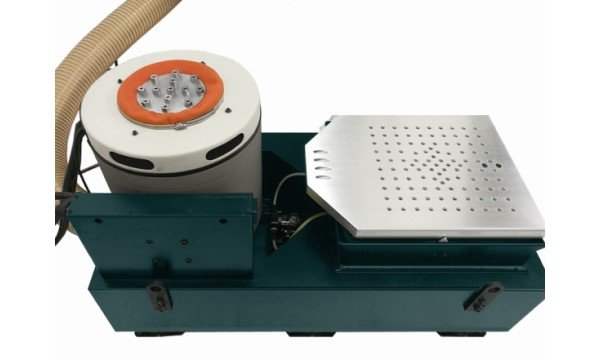

Предназначен для проведения ударных и вибрационных испытаний изделий. Допустимая нагрузка до 249 кг.
| Параметры/Модели | 308VH с цапфой |
308V без цапфы |
308U со скользящим столом |
| Вынуждающая сила: | |||
| Синус (пик) ШСВ (скз) Удар (пик, 3мс, нагрузка 26кг) |
13,34кН 12,01кН 26,68кН |
||
| Рабочий частотный диапазон | 5 - 3000Гц | ||
| Максимальное перемещение (пик-пик): | |||
| Номинальное механическое (между стопорами) |
50.8мм 53.3мм |
||
| Максимальная скорость (синус) | 1,8м/сек | ||
| Максимальное пиковое ускорение | 100g | ||
| Частота первого резонанса(при пустом столе) | 2300Гц±5% | ||
| Частота резонанса пневмоамортизаторов шейкера: | |||
| По вертикали По горизонтали |
2Гц ниже 2Гц |
3Гц -------- |
2Гц ниже 2Гц |
| Коэффициент гармоник ускорения | не более ±15% для f≤20Гц ±10% для 202000 Гц допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не превышает 10% от максимально достижимой частоты. |
||
| Коэффициент неравномерности распределения ускорения | не более ± 25% для 5 Гц<f≤2000 Гц допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не превышает 10% от максимально достижимой частоты. |
||
| Коэффициент поперечных составляющих ускорения | не более ± 25% для 5 Гц<f≤2000 Гц допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не превышает 10% от максимально достижимой частоты. |
||
| Арматура: | |||
| Эффективная масса (номинал)(без вставок) | 13.6 кг | ||
| Диаметр арматуры Максимальная статическая нагрузка |
235мм 249 кг |
||
| Устанавливаемые резьбовые вставки Основной вариант резьбы |
17 стальных вставок m8x1.25 |
||
| Крепление арматуры: | |||
| Верхнее Нижнее |
4 флексуры (гибких подвеса) линейный, шариковый подшипник |
||
| Осевая жесткость флексур | 43кН/м | ||
| Компенсация поля на высоте 152мм над арматурой: | |||
| Магнитная индукция | менее 6гс | ||
| Габаритные размеры и вес шейкера: | |||
| Длина Ширина Высота Вес |
925мм 616мм 868мм 910кг |
850мм 616мм 640мм 910кг |
925мм 616мм 792мм 910кг |
| Усилитель мощности Выходная мощность Диапазон частот Кпд Максимальное выходное напряжение скз. Максимальный выходной ток скз. Отношение сигнала к шуму Кабели соединения между усилителем мощности и вибростендом Габариты ШхГхВ Вес |
DMA3XЕ 18кВА DC-4000Гц более 90% 120В 150А 70дБ длиной 6м 560х830х1720мм 363кг |
||
| Мощность вентилятора охлаждения Электропитание |
7,5кВА 380V, 3-фазы, 50Гц |
||
| Давление воздуха: | |||
| Поддержка арматуры | 6атм | ||
| Пневмоамортизаторы | 7атм | 6атм | 7атм |
