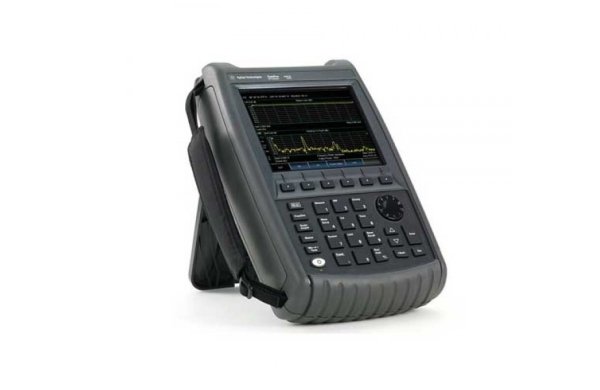

| ВЧ анализатор FieldFox Agilent Technologies N9912A ВЧ анализатор FieldFox является самым функционально полным в мире ручным измерительным прибором для развертывания и обслуживания сетей беспроводной связи в полевых условиях. Он объединяет анализ кабелей и антенн, анализ спектра, измерение мощности, векторный анализ цепей и векторный вольтметр в одном прочном, компактном, легком, устойчивом к внешним воздействиям корпусе. Наивысшая скорость свипирования позволяет сократить время поиска неисправностей, выполняя измерения на 50% быстрее традиционных измерителей. Прибор имеет развитый интерфейс пользователя, основанный на прикладных задачах полевых измерений, позволяющий быстро и легко получить доступ к необходимым измерительным функциям. Наивысшая скорость определения расстояния до неоднородности с разрешением до 1001 точки и динамическим диапазоном 96 дБ в режиме анализа спектра. • Анализатор кабелей и антенн - от 2 МГц до 6 ГГц, направленность > 42 дБ, 1,5 мс на точку • Анализатор цепей - от 2 МГц до 6 ГГц, модуль и фаза S11, модуль S21 • Анализатор спектра - от 100 кГц до 6 ГГц, средний уровень собственного шума (DANL): -148 дБм, 1 обновление/с при полной полосе обзора (6 ГГц) • Измеритель мощности - от 9 кГц до 24 ГГц, зависит от используемого преобразователя серии U2000 с шиной USB • Векторный вольтметр - от 2 МГц до 6 ГГц, измерение электрической длины |
|
|
| Анализатор кабелей и антенн (опция 104 или 106) | |
| Частотные параметры | |
| Диапазон частот | |
| Опция 104 | от 2 МГц до 4 ГГц |
| Опция 106 | от 2 MГц до 6 ГГц |
| Разрешающая способность по частоте | |
| от 2 МГц до 1,6 ГГц | 2,5 кГц |
| > 1,6 до 3,2 ГГц | 5 кГц |
| > 3,2 до 6 ГГц | 10 кГц |
| Скорость измерения | |
| Обратные потери | 1,5 мс на точку данных (ном. значение), от 1,75 до 3,85 ГГц, 1001 точка, калибровка вкл. |
| Расстояние до неоднородности | 2,4 мс на точку данных (ном. значение), от 0 до 152,4 м, 601 точка, калибровка вкл. |
| Число точек данных | 101, 201, 401, 601, 801, 1001 |
| Направленность | |
| После коррекции | > 42 дБ |
| С функцией QuickCal (опция 111) | > 42 дБ (тип. значение) |
| Согласование в нагрузке | |
| После коррекции | > 36 дБ |
| С функцией QuickCal (опция 111) | > 35 дБ (тип. значение) |
| Собственный ноль при измерении параметров отражения | |
| После коррекции | ±0,06 дБ |
| С функцией QuickCal (опция 111) | ±0,15 дБ (тип. значение) |
| Динамический диапазон | |
| При измерении параметров отражения (порт RF Out) | |
| от 2 МГц до 4 ГГц | 60 дБ (тип. значение) |
| > 4 до 6 ГГц | 55 дБ (тип. значение) |
| При измерении параметров передачи (опция 110) | |
| от 2 МГц до 2 ГГц | 72 дБ (тип. значение) |
| > 2 до 3 ГГц | 67 дБ (тип. значение) |
| > 3 до 5 ГГц | 58 дБ (тип. значение) |
| > 5 до 6 ГГц | 49 дБ (тип. значение) |
| Диапазон выходной мощности | |
| Установка “High power” (высокая мощность) | |
| от 2 МГц до 4 ГГц | < +8 дБм, +6 дБм (ном. значение) |
| > 4 до 6 ГГц | < +7 дБм, +2 дБм (ном. значение) |
| Установка “Low power” (низкая мощность) | |
| от 2 МГц до 4 ГГц | < -23 дБм, -25 дБм (ном. значение) |
| > 4 до 6 ГГц | < -24 дБм, -25 дБм (ном. значение) |
| Помехозащищенность | +16 дБм (ном. значение) |
| Макс. уровень входной мощности (порт RF Out) | +23 дБм |
| Макс. пост. состав.(порт RF Out) | ±50 В постоянного тока |
| Измерения параметров кабелей и антенн | |
| Обратные потери | |
| Диапазон отображения | от 0 до 100 дБ |
| Разрешающая способность | 0,01 дБ |
| КВСН | |
| Диапазон отображения | от 0 до 100 |
| Разрешающая способность | 0,01 |
| Расстояние до неоднородности (DTF) | |
| Диапазон | (число точек -1)/(диапазон частот*2) x Vf (относит. скорость распростр. в кабеле) x c (скорость света) |
| Разрешающая способность | диапазон/(число точек -1) |
| Число точек | 101, 201, 401, 601, 801, 1001 |
| Формат отображения | Return loss (обратные потери), VSWR (КСВН) |
| Потери в кабеле (1-портовое измерение) | один конец испытуемого кабеля подключен к прибору, другой закорочен |
| Вносим. потери (2-порт. измер.) | Требует опции 110 |
| Измерения параметров передачи (опция 110) | |
| Диапазон частот | |
| Опция 104 | от 2 МГц до 4 ГГц |
| Опция 106 | от 2 МГц до 6 ГГц |
| Динамический диапазон | |
| от 2 МГц до 4 ГГц | 72 дБ (тип. значение) |
| от 2 до 3 ГГц | 67 дБ (тип. значение) |
| > 3 до 5 ГГц | 58 дБ (тип. значение) |
| > 5 до 6 ГГц | 49 дБ (тип. значение) |
| Анализ цепей (опция 303) | |
| S11 | Векторное измерение: модуль S11 и фаза S11. |
| S21 | Скалярн. измерение: модуль S21. Требуется опция 110. |
| A | Отраженная мощность |
| R | Мощность источника |
| Форматы представления данных | Логарифмическая амплитуда (модуль), линейная амплитуда (модуль), фаза, КСВН, диаграмма Смита |
| Типы калибровок | Калибровка с использованием механических мер, быстрая калибровка (QuickCal), нормализация. Автоматическое обновление калибровки при изменении частотных параметров или числа точек |
| Установки значений полосы ПЧ | 300 Гц, 1 кГц, 3 кГц, 10 кГц и 30 кГц |
| Анализатор спектра (опция 230 или 231) | |
| Диапазон частот | |
| Опция 104 | от 100 кГц до 4 ГГц, возм. использования до 5 кГц |
| Опция 106 | от 100 кГц до 6 ГГц, возможность использования до 5 кГц, настраиваемый до 6,1 ГГц |
| Характеристики | |||
| Полоса обзора | |||
| Диапазон | 0 Гц (нулевой обзор), от 10 Гц до макс. частоты | ||
| Погрешность | ±(2 x центрирование полосы пропускания + разрешение по горизонтали) | ||
| Разрешение | 1 Гц | ||
| Полоса пропускания (RBW) | |||
| Диапазон (на уровне −3 дБ) | |||
| Нулевая полоса обзора | от 300 Гц до 1 МГц в последоват. 1 3 10; 2 МГц | ||
| Ненулевая полоса обзора | от 10 Гц до 300 кГц в последовательности 1/1,5/2/3/5/7,5/10; 1 МГц, 2 МГц | ||
| Погрешность | |||
| От 1 кГц до 1 МГц | ± 5% (ном. значение) | ||
| От 10 Гц до 100 кГц | ± 1% (ном. значение) (ненулевая полоса обзора) | ||
| 2 МГц | ± 10% (ном. значение) | ||
| 300 Гц | ± 10% (ном. значение) (нулевая полоса обзора) | ||
| Коэфф. прямоугольности | (избирательность) (.60 дБ/.3 дБ) 4:1 (ном. значение) | ||
| Полоса видеофильтра (VBW) | |||
| Пределы установки | от 1 Гц до 2 МГц в последоват. 1/1,5/2/3/5/7,5/10 | ||
| Нестабильность | |||
| Фазовый шум в боковых полосах, центральная частота = 1 ГГц | |||
| Отстройка 10 кГц | -88 дБн/Гц (тип. значение) | ||
| Отстройка 30 кГц | -89 дБн/Гц (тип. значение) | ||
| Отстройка 100 кГц | -95 дБн/Гц (тип. значение) | ||
| Отстройка 1 МГц | -115 дБн/Гц (тип. значение) | ||
| Число циклов сбора данных (циклов развертки), полоса обзора > 0 Гц | |||
| Пределы установки | от 1 до 5000, число циклов сбора данных на точку графика; значение нормализуется до минимально требуемого с целью достижения нормированной амплитудной погрешности для НГ |
||
| Разрешающая способность | 1 | ||
| Отсчет | измеренное значение, представляющее время, требуемое для настройки приемника, сбора данных или обработки графика |
||
| Скорость обновления графиков | |||
| Полоса обзора = 20 МГц | 1,5 обновления/с (полоса пропускания (ПП) = 3 кГц) | ||
| Полоса обзора = 100 MГц | 7 обновлений/с (ПП авт. связана) | ||
| Полоса обзора = 6 ГГц | 1 обновление/с (ПП авт. связана) | ||
| Число точек развертки (графика) | 101, 201, 401, 601, 801, 1001 точек, значение по умолчанию = 401 | ||
| Амплитудные параметры | |||
| Пределы измерения | от среднего уровня собственного шума до +20 дБм | ||
| Пределы ослабления входного аттенюатора | от 0 до 31 дБ, с шагом 1 дБ | ||
| Макс. пост. составляющая (порт RF In) | ± 50 В постоянного тока | ||
| Макс. уровень входной мощности (порт RF In) | +27 дБм (0,5 Вт) | ||
| Средний уровень собственных шумов (DANL) | (полоса пропускания 10 Гц, полоса видеофильтра 10 Гц, согласование на входе 50 Ом, ослабл. аттенюатора 0 дБ, детектор среднего значения) |
||
| Предусилитель выключен (от 20 to 30 °C) | |||
| от 10 МГц до 2,4 ГГц | -130 дБм (тип. значение) | ||
| > 2,4 до 5,0 ГГц | -125 дБм (тип. значение) | ||
| > 5,0 до 6,0 ГГц | -119 дБм (тип. значение) | ||
| Предусилитель включен (опция 235) (от 20 to 30 °C) | |||
| от 10 МГц до 2,4 ГГц | -148 дБм (тип. значение) | ||
| > 2,4 до 5,0 ГГц | -145 дБм (тип. значение) | ||
| > 5,0 до 6,0 ГГц | -138 дБм (тип. значение) | ||
| Предусилитель включен от -10 до 55 °C | |||
| от 10 МГц до 2,4 ГГц | < -141 дБм | ||
| > 2,4 до 5,0 ГГц | < -138 дБм | ||
| > 5,0 до 6,0 ГГц | < -130 дБм | ||
| Абсолютная погрешность измерения амплитуды | |||
| (Пиковый детектор, ослабление аттенюатора 10 дБ, предусилитель выключен, полоса пропускания < 2 МГц, входной сигнал от 0 до .50 дБм, все установки авт.связаны) | |||
| от 20 to 30 °C | |||
| от 2 до 10 МГц | ±1,8 дБ | ±0,60 дБ (тип. значение) | |
| > 10 МГц до 3,0 ГГц | ±1,5 дБ | ±0,50 дБ (тип. значение) | |
| > 3,0 до 5,0 ГГц | ±1,9 дБ | ±0,60 дБ (тип. значение) | |
| > 5,0 до 6,0 ГГц | ±2,1 дБ | ±0,60 дБ (тип. значение) | |
| Гармонические искажения по второй гармонике (SHI) | |||
| Уровень на смесителе |
Уровень 2-ой гарм. |
Точка пересечения (SHI) |
|
| от 2 МГц до 1,35 ГГц | -30 дБм | < −70 дБн | +40 дБм (ном.) |
| от 1,35 до 3,0 ГГц | -30 дБм | < −80 дБн | +50 дБм (ном.) |
| Интермодуляционные искажения третьего порядка (TOI) (Два тона по минус 30 дБм на входном смесителе) |
< -96 дБн, +18 дБм (ном. значение TOI) | ||
| Остаточные отклики | |||
| (Нагруженный вход, ослабление аттенюатора 0 дБ, предусилитель выключен, полоса пропускания < 1 кГц, полоса видеофильтра автоматически связана) | |||
| от 20 МГц до 3 ГГц | -90 дБм (ном. значение) | ||
| > 3 до 6 ГГц | -85 дБм (ном. значение) | ||
| Побочные излучения | |||
| Уровень на смесителе -30 дБм | |||
| RFsig = RFtune + 417 МГц | −70 дБн (ном. значение) | ||
| RFsig = RFtune + 1,716 GHz | −80 дБн (ном. значение) | ||
| Уровень на смесителе -10 дБм, избирательность по зеркальному каналу по первой ПЧ | |||
| RFsig = RFtune . 2 x 0,8346 ГГц, для RFtune от 5,7 до 6,0 ГГц |
−50 дБн (ном. значение) | ||
| Боковые полосы | −80 дБн (ном. значение) −60 дБн (ном. значение), когда батарея заряжается, отстройка 260 кГц |
||
| Предусилитель (опция 235, требует опцию 230 или 231) | |||
| Опция 230 | от 100 кГц до 4 ГГц | ||
| Опция 231 | от 100 кГц до 6 ГГц | ||
| Коэффициент усиления | 22 дБ (ном. значение) | ||
| Опорный уровень | |||
| Диапазон | от −170 до +30 дБм | ||
| Разрешающая способность | 0,1 дБ | ||
| Погрешность | 0 дБ | ||
| Графики | 4 графика, данные/накопление мксимумов/ усреднение/накопление минимумов |
||
| Детекторы | нормальный, положительного пика, отрицательного пика, мгновенного значения, среднего значения |
||
| Маркеры | |||
| Типы маркеров | нормальный, маркер шума | ||
| Число маркеров (дельта маркеров) | 6 | ||
| Функции маркера | поиск максимума, следующего максимума, левого максимума, правого максимума, установка центр. частоты на значение маркера, поиск минимума |
||
| КСВн входа RF In | 1,5:1 (50 Ом) | ||
| Измерение мощности (опция 302) | |||
| Диапазон частот | от 9 кГц до 24 ГГц (зависит от используемого преобразователя мощности) |
||
| Преобразователи мощности с шиной USB | от 9 кГц до 24 ГГц | ||
| Общие характеристики | |||
| Тип соединителей портов RF In и RF Out | соединитель типа N, розетка (50 Ом) | ||
| Вход сигнала опорной частоты | |||
| Соединитель | BNC, розетка | ||
| Частота опорного сигнала | 10 МГц | ||
| Требуемый уровень | от -5 до +10 дБм | ||
| Дисплей | Цветной дисплей VGA 6,5 дюйма (170 мм), 640 х 480 точек с пассивной матрицей, частично отражающим слоем, задней подсветкой и антибликовым покрытием |
||
| Динамик | Встроенный динамик | ||
| Гнездо для наушников | Встроенное гнездо для подключения наушников | ||
| Возможности подключения | 2 x USB 2.0; 1 x mini USB; 1 x LAN | ||
| Внутренняя память | Минимум 16 Mбайт, до 1000 графиков | ||
| Порты для подключения внешних запоминающих устройств | 1 x mini SD и 2 x USB 2.0 | ||
| Электромагн. совместимость | Соответствует требованиям Директивы ЕС EMC Directive 2004/108/EC; IEC/EN 61326 2 1; CISPR Pub 11 Group 1, Class A; AS/NZS CISPR 11; ICES/NMB 001 |
||
| Устойчивость к электростатическим разрядам | IEC/EN 61000 4 2, испытания до 20 кВ | ||
| Безопасность | Соответствует требованиям Директивы ЕС European Low Voltage Directive 2006/95/EC; IEC/EN 61010 1 2nd Edition; Канада: CSA C22.2 No. 61010 1 04; США: UL 61010 1 2nd Edition |
||
| Условия окружающей среды | |||
| Соответствует спецификации MIL PRF 28800F Class 2 | |||
| Относительная влажность | 95% при 40 °С | ||
| Рабочая температура | от -10 до +55 °С | ||
| Предельные условия (хранение) | от -51 до +71 °С | ||
| Требования к питанию | |||
| Источник питания | внешний вход напряжения постоянного тока: от 15 до 19 В постоянного тока |
||
| Внешний адаптер питания переменного тока | от 100 до 250 В переменного тока, от 50 до 60 Гц, от 1,25 до 0,56 А | ||
| Выход | 15 В постоянного тока, 4 А | ||
| Потребление | 12 Вт | ||
| Батарея | Литиево ионная батарея, 6 ячеек; 10,8 В; 4,6 Ач | ||
| Время действия батареи | 4 часа | ||
| Многоязычный интерфейс пользователя | Интерфейс пользователя на 8 языках, в том числе на русском | ||
| Размеры | 292 х 188 х 72 мм | ||
| Вес | 2,8 кг | ||
| Рекомендуемые принадлежности | |
| Измерение параметров передачи | N9912A-110 |
| Функция QuickCal (быстрая калибровка) | N9912A-111 |
| Анализатор спектра до 4 ГГц (требуется опция 104) | N9912A-230 |
| Анализатор спектра до 6 ГГц (требуется опция 106) | N9912A-231 |
| Предусилитель для анализатора спектра (требуется опция 230 или 231) | N9912A-235 |
| Анализ интерференции | N9912A-236 |
| Поддержка внешн. преобразователей мощности с шиной USB | N9912A-302 |
| Анализ цепей | N9912A-303 |
| Векторный вольтметр | N9912A-308 |
