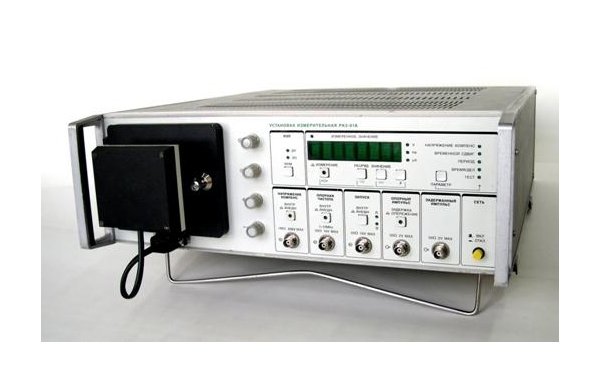

Установка измерительная СУПЕРТЕХПРИБОР К2-76/2

Артикул: 1-352823

  • Сопротивление входа каждого канала - (50±1) Ом.
  • Полоса пропускания - от 0 до 18 ГГц.
  • Время нарастания переходной характеристики (ПХ) не более 20 пс.
  • Диапазон напряжений измеряемых сигналов (Uх) - от ±10 мВ до ±1 В (до 10 В с внешними делителями).

Предназначена для диагностирования, ремонта и поверки высокочастотных средств измерительной техники и радиоэлектронного оборудования.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сверхвысокочастотный цифровой осциллограф

Число входных каналов - 2.

Сопротивление входа каждого канала - (50±1) Ом.

Полоса пропускания - от 0 до 18 ГГц.

Время нарастания переходной характеристики (ПХ) не более 20 пс.

Диапазон напряжений измеряемых сигналов (Uх) - от ±10 мВ до ±1 В (до 10 В с внешними делителями).

Диапазон частот повторения измеряемых сигналов - от 50 Гц до 18 ГГц.

Диапазон длительности измеряемых сигналов - от 30 пс до 10 мкс.

Диапазон значений коэффициентов отклонения вертикального канала - от 2 до 200 мВ/дел с шагом 1 мВ.

Погрешность измерения напряжения - не более ± 0.02 Uх.

Диапазон измеряемых временных интервалов (Dх)- от 10 пс до 10 мкс.

Диапазон установки коэффициентов развертки - от 10 пс/дел до 1000 нс/дел с шагом 1, 2, 5.

Погрешность измерения временных интервалов – не более ± 0.005 Dх .

Режимы синхронизации: автоколебательный; ждущий НЧ – до 5 ГГц; СВЧ – до 18 ГГц.

Программное обеспечение:

запоминание сигналов и органов установки параметров;

маркерные измерения параметров сигналов;

автоматические измерения параметров сигналов;

математическая обработка сигналов (спектральный анализ, статистический анализ, цифровая фильтрация).

Генератор синусоидальных сигналов СВЧ

Диапазон частот (F) –  от 1 ГГц до 18 ГГц.

Погрешность установки частоты  –  не более ± 0.003F.

Максимальная мощность выходного сигнала –  10 мВт до 8 ГГц и 5 мВт до 18 ГГц на нагрузке 50 Ом.

Ослабление – 20 дБ.

Генератор синусоидальных сигналов ВЧ

Диапазон частот (F) –  от 50 МГц до 2 ГГц.

Погрешность установки частоты –  не более ± 5.10-7 F.

Амплитуда выходного сигнала –  не менее 1 В на нагрузке 50 Ом.

Ослабление – 30 дБ с дискретностью 1 дБ.

Генератор синусоидальных сигналов НЧ

Диапазон частот (F) - от 0.1 Гц до 50 МГц с дискретностью 0.1 Гц.

Погрешность установки частоты - не более ± 5.10-7 F.

Амплитуда выходного сигнала:

от 10 мВ до 5 В на нагрузке 50 Ом;

от 20 мВ до 10 В на нагрузке более 1 кОм;

дискретность установки - 1 мВ.

Электронно-счетный частотомер

Режимы работы - измерение частоты, периода.

Диапазон измеряемых частот (F) - от 0.005 Гц до 18 ГГц.

Погрешность измерения частоты - не более ± 5.10-7 F.

Уровень входных сигналов - от 0.1 до 10 В.

Генератор сигналов произвольной формы

Режимы формирования сигналов: сигналы стандартной формы; сигналы, задаваемые аналитическим выражением; сигналы, задаваемые графически; сигналы, информация о которых содержится в памяти ПЭВМ; произвольная комбинация сигналов, заданных любым из вышеперечисленных способов.

Сигналы стандартной формы: прямоугольный импульс; трапецеидальный импульс; экспоненциальный импульс; пилообразный импульс; треугольный импульс; колоколобразный импульс; косинусквадратный импульс; гармонический сигнал; периодическая последовательность прямоугольных импульсов; АМ, ЧМ, ФМ, ИМ - сигнал.

Объем ЗУ - 128К отсчетов.

Разрядность ЦАП (разрешение по вертикали) - 14 разрядов (16384 дискрет);

Частота тактирования - от 100 Гц до 100 МГц.

Уровни напряжения (U) выходных сигналов:

на нагрузке 50 Ом - от ± 10 мВ до ± 5 В;

на высокоомной нагрузке (более 1 кОм) - от ± 20 мВ до ± 10 В;

минимальная дискретность установки - 1 мВ;

погрешность установки напряжения - не более ± 0.01U.

Параметры формируемых импульсных сигналов прямоугольной формы:

частота  - от однократных до 50 МГц;

длительность импульсов - от 10 нс до 104 с;

минимальная длительность фронта/среза - ± 5 нс;

выброс – не более 2 %;

неравномерность вершины – не более 0.5 %;

погрешность установки напряжения - не более ± 0.01U;

погрешность установки частоты - не более ± 5.10-7F.

Параметры формируемых синусоидальных сигналов:

частота  - от 1 МГц до 20 МГц;

погрешность установки напряжения - не более ± 0.01U;

погрешность установки частоты - не более ± 5.10-7F;

режимы модуляции – НК, АМ, ЧМ.

Режимы запуска: внутренний; внешний; однократный.

Режим тактирования: внутренний; внешний.

Синхроимпульс:

полярность - положительная;

амплитуда  - 1 В на нагрузке 50 Ом;

временной сдвиг - в пределах временного интервала формирования сигнала с минимальной дискретностью установки 100 пс.

Мультиметр

Диапазон измерения напряжения постоянного тока( U=) - от  1 мВ до 1000 В.

Погрешность измерения напряжения постоянного тока – не более ±3.10-4U=.

Диапазон измерения постоянного тока ( I=) - от 1 мА до 2 А.

Погрешность измерения постоянного тока – не более ±1.10-3I=.

Диапазон измерения сопротивления ( R-) -  от 1 Ом до 10 МОм

Погрешность измерения сопротивления – не более ±1.10-3R.

Диапазон измерения переменного напряжения ( U~) - от 10 мВ до 500 В в диапазоне частот от 20 Гц до 100 кГц ; от 0.01 В до  15 В в диапазоне частот от 50 кГц до 1 ГГц.

Погрешность измерения переменного напряжения в диапазоне частот от 20 Гц до 100 кГц – не более ± 1.10-2U~.

Погрешность измерения переменного напряжения в диапазоне частот от 50 кГц до 1 ГГц – не более ± 0.1U~.

Диапазон измерения переменного тока ( I~)   - от 10 мА до 1 А в диапазоне частот от 50 Гц до 1 кГц.

Погрешность измерения переменного тока – не более ± 0.01I~.

Диапазон измерения температур(tо) – от -55оС до +125 оС.

Погрешность измерения температур – не более ±  0.01tо .

Измеритель мощности

Диапазон частот измеряемых сигналов – от 20 МГц до 18 ГГц.

Диапазон измеряемой мощности (Р) – от 1 мкВт до 10 мВт.

Погрешность измерения мощности – не более ± 0.05Р.

Программируемый аттенюатор

Полоса  пропускания -  от 0 до 18 ГГц.

Диапазон ослабления - от 0 до 71 дБ.

Дискретность установки ослабления – 1 дБ.



Питание прибора:

переменное напряжение от 85 до 264 В с частотой (47- 440 Гц);

постоянное напряжение от 120 до 370 В или 12 В.

Масса базового блока – 8 кг.

Габариты базового блока  – 130 х 340 х 320 мм.

Наработка на отказ 10000 час.

Условия эксплуатации: рабочий диапазон температур от 5 до 40°С , диапазон температур хранения от минус 20 до 50˚С.



Заменяемые радиоизмерительные приборы:

гр. С9     - С1-91/3, С1-91/4, С9-11 (ПС-18);

гр. Г3      - Г3-108, Г3-110, Г3-112, Г3-113, Г3-118, Г3-120, Г3-122, Г3-125, Г3-126, Г3-127,  Г3-128, Г3-130, Г3-132;

гр. Г4      - Г4-153; Г4-154; Г4-158; Г4-164; Г4-165; Г4-176; Г4-192; Г4-193; Г4-194; Г4-195; Г4-196; Г4-197; Г4-198;

гр. Г5      - Г5-26, Г5-30, Г5-46, Г5-51, Г5-53, Г5-56, Г5-58, Г5-60;

гр. Г6      - Г6-28, Г6-29, Г6-31, Г6-33, Г6-34, Г6-36, Г6-37, Г6-39, Г6-40, Г6-42;

гр. Ч3      - Ч3-63, Ч3-64;

гр. В7      - В7-37, В7-38, В7-53.
