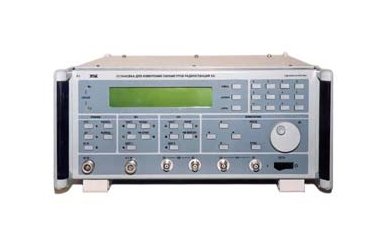

Установка для измерения параметров радиостанций К2-82

Установка для измерения параметров радиостанций К2-82

Установка является портативным измерительным прибором, предназначенным для измерения технических характеристик радиостанций, используемых на железнодорожном транспорте. Она может найти применение для проверки других радиостанций, работающих в диапазоне частот 2…3 МГц, 150…175 МГц и 300…350 МГц. Установка обеспечивает измерение: частоты ВЧ и НЧ сигналов, мощности ВЧ сигнала, напряжение НЧ сигнала, девиацию частоты, коэффициент гармоник НЧ сигналов и ЧМ сигналов, чувствительность приемника и чувствительность модуляционного входа передатчика.Установка обеспечивает формирование сигналов НЧ и сигналов ВЧ.

Технические характеристики
• Диапазон измерения частоты ВЧ сигнала 2÷350 МГц
• Погрешность измерения частоты сигнала ±(10‾6 f +10) Гц
• Диапазон измерения мощности
0,002÷20 Вт
• Погрешность измерения мощности · в диапазоне частот 2…3 МГц от ±10 %
• Погрешность измерения мощности ·на других частотах ± 15 %
• Диапазон измерения частоты НЧ сигнала 50 Гц ÷ 20 кГц
• Погрешность измерения частоты НЧ сигнала
± 1 Гц
• Диапазон измерения напряжения НЧ сигнала
0,03÷10 В,
• Погрешность измерения напряжения НЧ сигнала
± 0,05U+N), где N – разрешение индикатора
• Диапазон измерения коэффициента гармоник НЧ сигнала
0,5 ÷ 50 % в f = 300÷4000 Гц
с погрешностью ± (0,05 Кг + 0,1) %
• Диапазон частот ВЧ 2 ÷ 3 МГц, 150÷175 МГц, 300÷350 МГц
• Дискретность перестройки частоты 1 кГц при f150 МГц
• Погрешность установки частоты ±10‾6
• Уровень выходного напряжения 0,1 мкВ ÷ 0,7 В
• Девиация 0,1 ÷10 кГц
• Диапазон частот НЧ 0,1 ÷20 кГц с погрешностью ±1Гц
• Уровень изменения выходного сигнала 0,002 ÷ 5 В
• Коэффициент гармоник выходного сигнала ± 0,3 %
• Габариты 360х177х410 мм
• Масса 14 кг
