Особенности модели 8100-012
• 200 В/м, требования MIL-STD 461 RS 103
• Повышенная прочность (GaAs технология)
• Превосходная эффективность и производительность
• Имеется защитная блокировка для безопасности

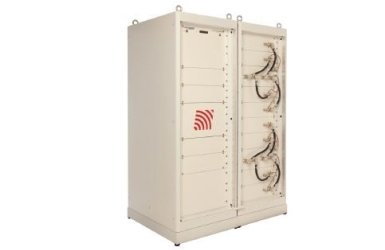

Описание усилителя мощности 8100-012
Модель 8100-012 представляет собой РЧ усилитель мощности (10 кВт), служащий преимущественно для ЭМС и поддерживающий требования (200 В/м) MIL-STD 461 RS 103.
Использование в модели усилителя 8100-012 технологии GaAs обеспечивает высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность относительно усилителей кремниевых.
Усилитель мощности от ETS-Lindgren 8100-012 устойчив к 100% соответствию показателей и имеет минимальные искажения.
Характеристики усилителя 8100-012
Электрические параметры
• Диапазон част: 20 – 130 МГц
• Мощность выходная (номинальная): 10 кВт
• Усиление (вариационное): + 2 дБ
• Гармоники: - 20 дБс максимум
• Сопротивление (импеданс) на выходе: 50 Ом
• Входной коэффициент КСВН: < 2:1 максимум
• Питание (ток переменный): 3 х 400 В
• Линия питания: менее 1000 ВА
• Питание (частот): 50/60 Гц
Механические параметры
• Удаленный интерфейс: LAN, GPIB
• РЧ разъемы типа:
- вх. N-тип
- вых. 1 5,8” EIA Flange
Физические параметры
• Габариты: 19”, 3 x 37U корпус, глубина 800 мм
• Вес усилителя 8100-012 составляет: 460 кг
• Корпус (стандартный): стойка крепежная с панелью задней для разъемов
