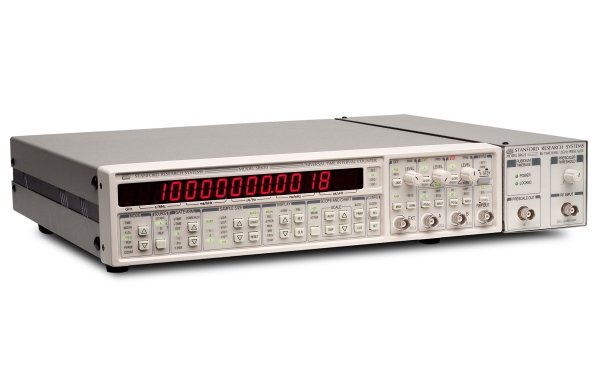

Универсальный частотомер и измеритель временных интервалов Stanford Research Systems SR620
SR620 выполняет практически все функции, связанные с измерением частоты или временных характеристик, необходимые в лабораторных условиях и АТЕ.
Область применения SR620
Измерение временных интервалов, частоты, ширины импульса, длительности переднего и заднего фронта импульса, периода, фазы и счета событий. Среднеквадратичное разрешение измерения временных интервалов составляет 25 пс, что делает SR620 прибором с одним из самых высоких разрешений на рынке. Диапазон измеряемых частот составляет 0,001 Гц – 1,3 ГГц, имеется выбор интервала измерений от 1 периода до 500 секунд. SR620 дает частотное разрешение в 11 значащих цифр за одну секунду, что позволяет применять его как при краткосрочных измерениях в условиях циклической неустойчивой синхронизации, так и при долговременных измерениях дрейфа атомных часов.
Гистограммы и самописец
В отличие от обычных частотомеров, SR620 способен осуществлять графический показ измеряемых результатов в реальном времени в трех форматах: гистограммы распределения измеренных значений, осреднения результатов успешных измерений, или линейного графика измерений при неустойчивой синхронизации (до 250 точек).
Полный подсчет статистики
Производится единовременно или на основе заданного количества измерений. Выбор величины периода — от одного до одного миллиона. SR620 автоматически вычисляет среднее значение, стандартную девиацию или дисперсию Алана, минимум и максимум каждого набора измерений.
Выход опорной частоты
На передней панели имеется выход прецизионной опорной частоты 1 кГц.
Встроенные DMV и аналоговый выходы
Два DAC выхода постоянно выдают напряжения от 0 до 10 В, пропорциональные среднему значению и дрожанию измеряемого параметра.
Встроенная автокалибровка
Усложненная встроенная функция автокалибровки устраняет задержки между каналами старт и стоп и компенсирует дифференциальную нелинейность, присущую схемам аналогового измерения времени.
Опорная частота 10 МГц
Выбор способов синхронизации влияет на разрешение и точность измерений. SRS предлагает стандартный генератор развертки TCVCXO с коэффициентом старения 1Х10—9/год или опционный генератор Ovenized VCXO с коэффициентом старения 5Х10—10/сутки.
Компьютерный интерфейс
Стандартные интерфейсы GPIB (IEEE-488.2) и RS232 позволяют осуществлять дистанционное управление частотомером SR620.

• Диапазон
-1000 с — +1000 с в режиме ±TIME
-1 нс — +1000 с в остальных режимах
• Диапазон запуска  0 — 100 МГц
• Показ младшего разряда 4 пс одиночного отсчета, 1 пс с осреднением
Разрешение/Стандартный генератор     (((25 пс типовое, [50 пс макс]2 + (0,2 ppb х интервал)2/N)1/2 /среднеквадратичн

Частота
• Диапазон 0,001 Гц — 300 МГц через входной компаратор 40 МГц — 1,3 ГГц через предварит. делитель частоты

Период
• Диапазон
 - 0 — 1000с
 - Диапазон ОТНОШЕНИЕ A/B: 10—9 103

Фаза
• Определение Фаза = 360 х (Tb – Ta)/ период А
• Диапазон  -180 — +180 град (0 — 100 МГц)
• Разрешение (25 пс х частоту х 360 +0,001)о

Счетчик
• Диапазон 1012 Диапазон ОТНОШЕНИЕ A/B: 10—9 10
• Коэффициент счета 0 — 300 МГц
• Дисплей 12 знаков

Входы
• Ширина диапазона 300 МГц (время нарастания 1,2 нс)
• Порог -5,0 — +5 В пост. тока (разрешение 10 мВ)
• Точность 15 мВ ± 0,5% от уст. значения
• Входной шум 350 мкВ среднеквадр. (тип)
• Защита 100 В, 50 Ом цепь разрывается, когда пиковое напряжение на входе превышает 5 В.

Опорный выход
• Частота 1 кГц (точность как у генератора развертки)
• Время нарастания/спада 2 нс
• Амплитуда
 - TTL: 0 — 4 В (2 В на 50 Ом)
 - ECL: -1/8 — -0/8 на 50 Ом

Входы DVM
• Полная шкала ±1,999 В пост.ток или 19.99 В пост.ток
• Импеданс 1 МОм
• Точность 0,3% от всей шкалы
