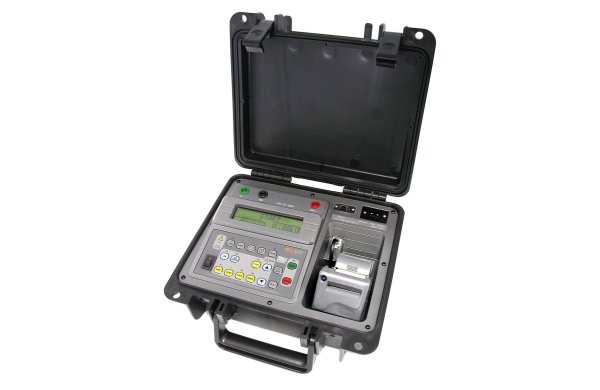

Измеритель сопротивления заземления EM 4055 – это цифровой прибор, управляемый микропроцессором, предназначенный для измерения сопротивления заземления и удельного сопротивления грунта (используя метод Веннера), а также для определения паразитных напряжений, присутствующих в заземлении. Этот прибор пригоден для измерения заземлений на электрических подстанциях, промышленных предприятиях, распределительных сетях и т.д., в соответствии с ГОСТ Р 61557-5.
Прибор может использоваться для измерения удельного сопротивления грунта в случае, если необходимо оптимизировать систему заземления. Он полностью автоматический и легкий в эксплуатации. Перед началом каждого измерения прибор проверяет, что условия проведения находятся в допустимых границах и оповестит оператора в случае, если имеет место какая-либо аномалия (слишком высокие помехи от напряжений, слишком высокое сопротивление измеряемых электродах, слишком низкий ток измерения и т.д.). Затем он определит наиболее подходящий диапазон и отобразит результаты на алфавитно-цифровом экране.
Для более удобного тестирования системы заземления, EM 4055 позволяет проводить измерения, используя ток измерения с частотой, выбираемой оператором (270Гц или 1470 Гц). С одной стороны, низшая частота позволит проанализировать поведение системы заземления по отношению к токам пробоя промышленной частоты. С другой стороны, измерения, проведенные на высокой частоте, наилучшим образом покажут поведение системы заземления по отношению к электрическим токам, вызванным молнией — и они имеют высокую устойчивость к наведенным помехам от напряжений и токов, обычно присутствующих в грунте, особенно вблизи подстанций.
Прибор имеет четыре диапазона, выбираемые автоматически, покрывающие измерения от 0,01 Ом до 20 КОм, что позволяет получать очень точные измерения для грунта любого типа. При измерении удельного сопротивления грунта, оператор может указать расстояние между измерительными штангами для того, чтобы прибор применил формулу Веннера для прямого вывода на дисплей значения удельного сопротивления.
Прибор EM 4055 имеет встроенную память для хранения измерений и встроенный принтер (опция), а также USB интерфейс, позволяющий передать измеренные значения на компьютер или устройство хранения данных для последующего их анализа. Это портативное, мощное и легкое оборудование, пригодное для использования в полевых условиях под действием суровых погодных условий. Прибор питается от аккумулятора с зарядкой от сети 110 В или 220 В и поставляется с необходимыми для измерения аксессуарами (тестовые кабели, штыри и т.д.) в отдельном кейсе, что упрощает их переноску.
EM 4055 — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОБЛАСТЬ ПРИМЕНЕНИЯ
Измерение сопротивления заземления простых и комплексных систем, измерение удельного сопротивления грунта (по 4х-проводному методу Веннера), и паразитных напряжений в соответствии с IEC 61557-5.
МЕТОД ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ
Прибор подает стабилизированный электронной схемой ток в грунт и измеряет с высокой точностью падение напряжения на грунте, вызываемое протекающим через грунт током.
РАБОЧАЯ ЧАСТОТА
При измерении сопротивления, оператор должен выбирать из следующих частот: 270 Гц ± 1 Гц или 1470 Гц ± 1 Гц.
ВОЛЬТМЕТР
В режиме вольтметра, прибор работает как обычный вольтметр переменного тока, делая возможным проверку наличия и измерение напряжений, создаваемых паразитными токами.
ДИАПАЗОН ИЗМЕРЕНИЙ
Сопротивление: 0 — 20 КОм (автодиапазон).
Сопротивление: 0 — 50 КОм (автодиапазон).
Напряжение: 0 — 60 В, переменного тока.
ПОГРЕШНОСТЬ
Измерения сопротивления и удельного сопротивления: ± (2% от измеренного значения ± 2 значащих цифры)
Измерение напряжения: ± (3% от измеренного значения ± 2 значащих цифры)
РАЗРЕШЕНИЕ
0,01 Ом при измерении сопротивления.
0,01 Ом при измерении удельного сопротивления.
0,1 В при измерении напряжений.
ВЫХОДНОЙ ТОК
Ток короткого замыкания ограничен до значения меньше 3,5мА СКЗ (в соответствии с МЭК 61557-5 — 4.5).
УСТОЙЧИВОСТЬ К ПОМЕХАМ ОТ ПАРАЗИТНОГО НАПРЯЖЕНИЯ
При измерении сопротивления допустимо наличие паразитных напряжений до 7 В, переменного тока.
СОПРОТИВЛЕНИЕ ЗАЗЕМЛЕНИЯ ВНЕШНИХ ЭЛЕКТРОДОВ
При измерении сопротивления, допустимо значение Raux до 50 кОм с погрешностью < 30%.
ПРОВЕРКА СОСТОЯНИЯ АККУМУЛЯТОРА
Имеется возможность проверки заряда аккумулятора при нормальных условиях использования.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Автоматическое определение аномальных условий, которые могут приводить к значительным ошибкам (разряженная батарея, слишком высокие помехи, слишком высокое сопротивление штыря.
РАСЧЕТ УДЕЛЬНОГО СОПРОТИВЛЕНИЯ ГРУНТА
При проведении измерений удельного сопротивления грунта оператор сообщает прибору EM-4055 расстояние между измерительными штырями и прибор автоматически рассчитывает удельное сопротивление грунта, используя полное уравнение Веннера.
ИНТЕРФЕЙС
USB.
ВСТРОЕННЫЙ ПРИНТЕР (ОПЦИОНАЛЬНО)
Для печати отчета с измеренными значениями.
ПИТАНИЕ
Внутренний аккумулятор 12 В / 2,3 Ач.
ЗАРЯДНОЕ УСТРОЙСТВО
Для сетей питания 100 — 240 В.
КЛАСС БЕЗОПАСНОСТИ
Соответствует IEC 61010-1:1990.
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ
Соответствует IEC 61326-1.
ЭЛЕКТРОСТАТИЧЕСКАЯ ПОМЕХОУСТОЙЧИВОСТЬ
Соответствует IEC 61000-4-2.
ПОМЕХОУСТОЧИВОСТЬ К ЭЛЕКТРОМАГНИТНОМУ ИЗЛУЧЕНИЮ
Соответствует IEC 61000-4-3
ЗАЩИТА ОТ ВОЗДЕЙСТВИЙ ОКРУЖАЮЩЕЙ СРЕДЫ
IP54 при использовании с закрытой крышкой.
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
-10°C до 50°C.
ДИАПАЗОН ТЕМПЕРАТУР ХРАНЕНИЯ
-25°C до 65°C.
ДИАПАЗОН ВЛАЖНОСТИ
95% отн. влажности (без конденсата).
ВЕС ОБОРУДОВАНИЯ
Приблизительно 3,6 кг (без принтера).
ГАБАРИТЫ
274 x 250 x 124 мм.
ВХОДЯЩИЕ В КОМПЛЕКТ АКСЕССУАРЫ
4 Стальных электрода
1 Устройство для извлечения электрода
1 Адаптер питания переменного тока для зарядного устройства
1 Кабель зарядного устройства
1 40м кабель
2 20м кабеля
1 5м кабель
1 5м кабель для подключения к системе заземления
1 USB кабель
1 брезентовый чехол
1 руководство по эксплуатации
