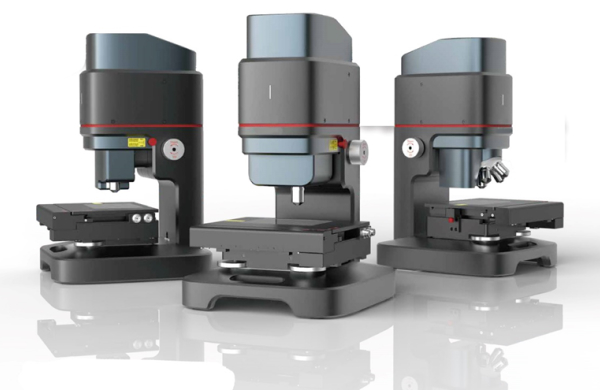

Трехмерный оптический профилометр ATO-200

Точность достигает субнанометрового уровня, а оперативное обнаружение происходит всего за 1 секунду.

Возможность изучать шероховатости, контуры, 3D топографию и получать изображение как на SEM микроскопах

1. Возможность точного захвата сверх высокоточной микроскопической 3D-топографии

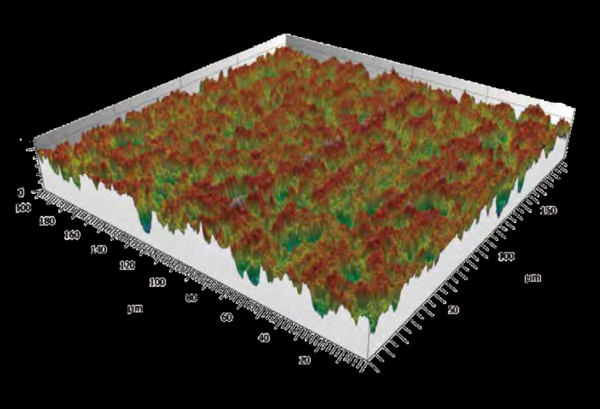

AM-200 может использоваться для измерения поверхности различных прецизионных устройств и материалов на субнанометровом уровне и получения 3D-топографии в виде "поверхности"

3D-морфология обрабатывается и анализируется специальным программным обеспечением, а максимальная среднеквадратичная повторяемость может достигать 0,002 нм.

2. Сверхвысокая скорость значительно повышает эффективность измерений и может использоваться в автоматизированных производственных линиях.

ATO-200 оснащен крупномасштабными и высокоскоростными нанопьезоэлектрическими керамическими устройствами с максимальной скоростью сканирования 400 мкм / с, 3200 Гц и первым в отрасли алгоритмом SST + GAT, который может быстро отсканировать до 5 миллионов точек.

3. Большое поле зрения и крупномасштабные измерения с высокой точностью.

Принцип интерферометрии белого света позволяет достигнуть точность < 1 нм может быть получена при любом увеличении.

4. Множество измерительных инструментов в программном обеспечении, позволяющих легко справляться с различными задачами и легко анализировать 3D-данные

Уникально модулированный светодиодный источник белого света

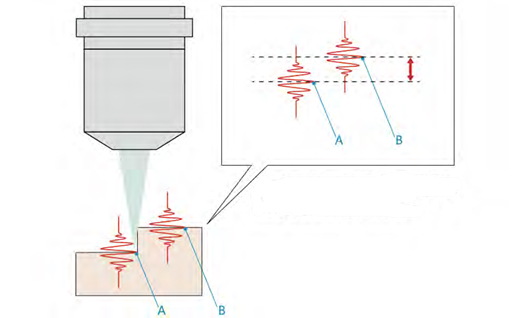

Разница между пиками яркости интерференционных полос в точке А и точке В является разницей высот. Две колонки когерентных источников света с одинаковой частотой, постоянной разностью фаз и постоянным направлением вибрации могут создавать световые помехи.

Длина волны серии 210/230 - зеленый 520 нм

или

Длина волны серии 250 - синий 465нм

Высокочувствительный высокоскоростной датчик, с новым алгоритм работы в условиях низкой освещенности. Слабые световые сигналы, которые не могли быть зафиксированы в прошлом, могут быть получены и рассчитаны для повышения точности измерений. Прозрачные изделия с коэффициентом отражения всего 0,02% могут быть изучены и замерены.

Характеристика угла наклона гладкой поверхности составляет до 53°, а угол наклона локального сечения может достигать 90°

Большой выбор интерференционных объективов: 115х, 100х, 50х, 20х, 10х, 5х, 2,5х

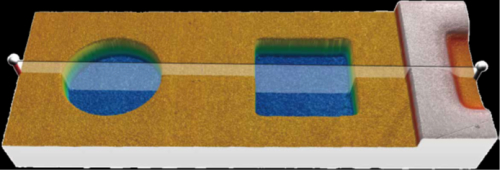

Измерение поперечного сечения и плоскости в любом положении

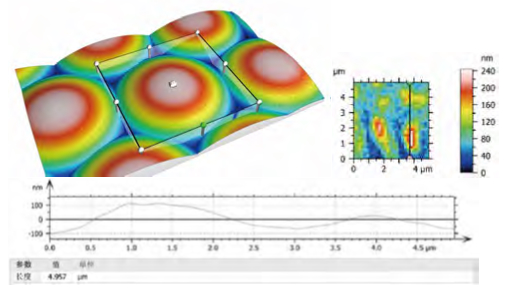

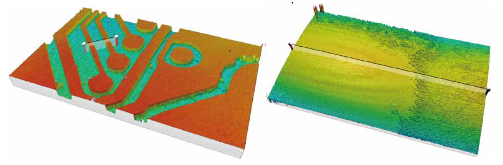

Примеры работы программы

Характеристики

Характеристики стола (возможно изготовление стола под заказ)

Возможность изготовления стола под заказ.
