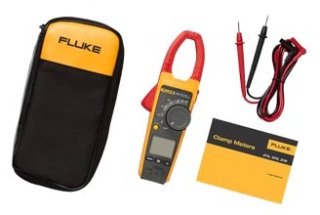

Токовые клещи Fluke 375 |
|
 |
| Сравнительные характеристики | ||||||
| 381 | 376 | 375 | 374 | 373 | 365 | |
| Гибкий токоизмерительный датчик iFlex™ | В комплекте | В комплекте | Совместим | Совместим | ||
| Переменный ток (клещи) | ||||||
| Шкала | 999,9 A | 999,9 A | 600,0 A | 600,0 A | 600,0 A | 200,0 A |
| Погрешность | 2 % ± 5 ед. мл. разр. | 2 % ± 5 ед. мл. разр. | 2 % ± 5 ед. мл. разр. | 2 % ± 5 ед. мл. разр. | 2 % ± 5 ед. мл. разр. | 2 % ± 5 ед. мл. разр. |
| Переменный ток (iFlex™) | ||||||
| Шкала | 2500,0 А | 2500,0 А | 2500,0 А | 2500,0 А | ||
| Погрешность | 3 % ± 5 ед. мл. разр. | 3 % ± 5 ед. мл. разр. | 3 % ± 5 ед. мл. разр. | 3 % ± 5 ед. мл. разр. | 3 % ± 5 ед. мл. разр. | |
| Постоянный ток | ||||||
| Шкала | 999,9 A | 999,9 A | 600,0 A | 600,0 A | 200,0 A | |
| Погрешность | 2 % ± 5 ед. мл. разр. | 2 % ± 5 ед. мл. разр. | 2 % ± 5 ед. мл. разр. | 2 % ± 5 ед. мл. разр. | 2 % ± 5 ед. мл. разр. | |
| Напряжение переменного тока | ||||||
| Шкала | 1000,0 В | 1000,0 В | 600,0 В | 600,0 В | 600,0 В | 600,0 В |
| Погрешность | 1,5 % ± 5 ед. мл. разр. | 1,5 % ± 5 ед. мл. разр. | 1,5 % ± 5 ед. мл. разр. | 1,5 % ± 5 ед. мл. разр. | 1 % ± 5 ед. мл. разр. | 2 % ± 5 ед. мл. разр. |
| Напряжение постоянного тока | ||||||
| Шкала | 1000,0 В | 1000,0 В | 600,0 В | 600,0 В | 600,0 В | 600,0 В |
| Погрешность | 1 % ± 5 ед. мл. разр. | 1 % ± 5 ед. мл. разр. | 1 % ± 5 ед. мл. разр. | 1 % ± 5 ед. мл. разр. | 1 % ± 5 ед. мл. разр. | 2 % ± 5 ед. мл. разр. |
| Сопротивление | ||||||
| Шкала | 60000 Ом | 60000 Ом | 60000 Ом | 6000 Ом | 6000 Ом | 6000 Ом |
| Погрешность | 1 % ± 5 ед. мл. разр. | 1 % ± 5 ед. мл. разр. | 1 % ± 5 ед. мл. разр. | 1 % ± 5 ед. мл. разр. | 1 % ± 5 ед. мл. разр. | 1 % ± 5 ед. мл. разр. |
| Частота | 5-500 Гц | 5-500 Гц | 5-500 Гц | |||
| Диапазон мВ переменного тока | Да | Да | ||||
| Целостность | ≤ 30 Ом | ≤ 30 Ом | ≤ 30 Ом | ≤ 30 Ом | ≤ 30 Ом | ≤ 30 Ом |
| Емкость | От 1 мкФ до 1000 мкФ |
От 1 мкФ до 1000 мкФ |
От 1 мкФ до 1000 мкФ |
От 1 мкФ до 1000 мкФ |
||
| Съемный дисплей | Да | |||||
| Реакция на переменный ток | Истинное среднеквадратичное значение |
Истинное среднеквадратичное значение |
Истинное среднеквадратичное значение |
Истинное среднеквадратичное значение |
Истинное среднеквадратичное значение |
Истинное среднеквадратичное значение |
| Пусковой бросок | Да | Да | Да | Да | ||
| Подсветка | Да | Да | Да | Да | Да | Да |
| Функция удержания данных | Да | Да | Да | Да | Да | Да |
| Мин./макс/средн. | Да | Да | Да | Да | ||
| Фильтр низких частот | Да | Да | Да | |||
| Макс. диаметр провода | 34 мм (750 круг. мил) |
34 мм (750 круг. мил) |
34 мм (750 круг. мил) |
34 мм (750 круг. мил) |
32 мм (750 круг. мил) |
18 мм |
| Номинальная категория безопасности | CAT IV 600 В, CAT III 1000 В |
CAT IV 600 В, CAT III 1000 В |
CAT IV 600 В, CAT III 1000 В |
CAT IV 600 В, CAT III 1000 В |
CAT IV 300 В, CAT III 600 В |
CAT III 600 В |
| Размеры | 280 x 88 x 50 мм | 248 x 85 x 45 мм | 248 x 85 x 45 мм | 248 x 85 x 45 мм | 248 x 85 x 45 мм | 225 x 65 x 46 мм |
| Вес | 540 г | 375 г | 375 г | 375 г | 370 г | 275 г |
Токовые клещи
Назначение
Приспособление относится к профессиональным электроизмерительным устройствам, посредством которых становится возможным измерение величины силы тока без физического разрыва цепи.
Принцип работы
В процессе проведения тестирования измерительные щупы обхватывают проводник, оставаясь при этом электрически изолированными от открытых участков провода. Сила тока оценивается бесконтактным методом, с использованием датчиков, основанных на прямом измерении величины магнитной индукции, эффекте Холла и др. При этом от типа датчика зависит способность клещей к измерению постоянного тока (переменный ток измеряют все типы).
Конструктивно токовые клещи выпускаются в двух вариантах. Первый представляет собой полнофункциональный прибор, обладающий всеми признаками обычного цифрового мультиметра, посредством которого можно автономно измерять напряжение, сопротивление, частоту, температуру, а также проверять диоды или прозванивать цепь
Второй вариант исполнения – отдельные устройства, снабжённые выводом через однополюсные штепсели. Последние имеют безопасную изоляцию и разъёмы, совместимые с большинством цифровых или аналоговых мультиметров, работающих в миллиамперном диапазоне измерения значений тока.
