Тестер-стенд Vermason 222564 - высокоточное, быстродействующее средство контроля, применяемое для регулярной проверки персональных антистатических браслетов и обуви, при входе в зону защищенную от электростатических разрядов.
Тестер-стенд VERMASON 222564 мониторинга браслетов и обуви, оснащен светодиодами и звуковым сигналом для индикации, находится ли сопротивление браслета и обуви в указанном стандартом ГОСТ Р 53734.5.1 (МЭК 61340-5-1) диапазоне. Также есть индикатор уровня зарядки батареи, для своевременной замены элемента питания.
"Перед использованием антистатические браслеты должны быть проверены. Каждая проверка должна выполняться, когда браслет надет на руку, и провод заземления подключен к подходящему тестеру". [Стандарт МЭК 61340-5-1, параграф 9.6 Ежедневные проверки (Daily checks), параграф 9.6.2 Антистатический браслет (WristStrap)].
"Применяемые в качестве антистатического дополнения к обуви ремешки для заземления на ногу, при ношении их за пределами антистатической зоны [ESD protected area, EPA], в особенности при ходьбе по ковролину, собирают ворс и становятся неэффективными, поэтому требуется их проверка или замена при каждом заходе в антистатическую зону... В случае использования антистатической обуви, необходимо отметить, что антистатическая обувь сама по себе не может обеспечить защиту, а должна применяться вместе с подходящим антистатическим напольным покрытием." [Стандарт EN 61340-5-2 Параграф 5.2.8 Обувь (Footwear)].
"Все, кто носит ремешки для заземления на ногу, должны проверять их на соответствия требованиям [примечания 2 таблицы 1 — "Когда системы обувь/пол являются основными способами персонального заземления, совокупное сопротивление должно быть определено координатором по антистатической защите и, согласно рекомендациям, должно находиться в диапазоне между 7.5x10E5 Ом и 3.5x10E7 Ом"]. Проверку необходимо производить перед заходом в антистатическую зону". [Стандарт EN 61340 5-1 Ежедневные проверки (Daily checks), параграф 9.6.3 Дополнительные приспособления для обуви (Non-permanent footwear)].
Основные характеристики тестер-стенда проверки браслетов и обуви, модель VERMASON 222564:
- Тип - высокоточный, быстродействующий, тестер-стенд проверки антистатических браслетов и обуви.
- Нижняя граница сопротивления: 750 кОм.
- Верхняя граница сопротивления: 35 МОм.
- Светодиодная индикация и звуковая сигнализация: "высокое сопротивление" - более 35МОм (тест не пройден), "низкое сопротивление" - менее 750 кОм (тест не пройден), "сопротивление в норме" - в диапазоне от 750кОм до 35МОм (тест пройден), "низкий уровень зарядки батареи".
- Точность: ± 5%.
- Время теста - менее 1 секунды.
- Материал - Антистатический пластик.
- Тестовое напряжение: 24VDC.
- Питание: щелочная батарея - 9 В.
- Габаритные размеры (тестер): 14.6 x 9.1 x 3.3 см.
- Масса: 0.3 кг.
- Производство - Великобритания/США.

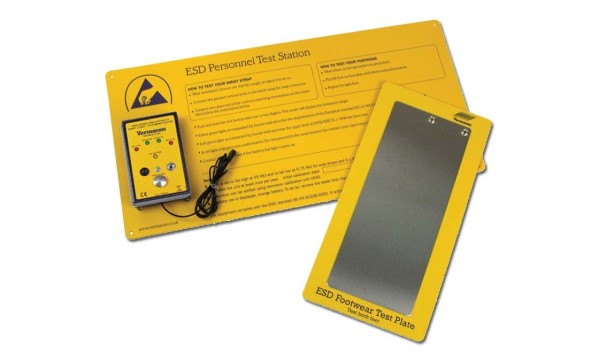

Комплект поставки тестер-стенда проверки браслетов, модель VERMASON 222564:
- Тестер-стенд проверки антистатических браслетов – 1 шт.
- Настенная пластина – 1 шт.
- Напольная пластина с проводом – 1 шт.
- Щелочная батарея 9 В – 1 шт .
- Сертификат калибровки - 1 шт.
- Инструкция по эксплуатации на русском языке – 1 шт.
Варианты установки (монтажа) тестер-стенда проверки браслетов и обуви, модель VERMASON 222564:
Тестер-стенд имеет настенную пластину, которая крепится на стену в непосредственной близости от входа в зону защищенную от электростатических разрядов. Сам тестер помещается в крепление на настенной пластине и соединятся проводом с настенной пластиной. Напольная пластина для проверки обуви размещается на полу, под тестер стендом, и подключается к тестер стенду прямым проводом черного цвета.
Калибровка тестер-стенда проверки браслетов и обуви, модель VERMASON 222564:
Vermason рекомендует проводить калибровку для всех тестер-стендов проверки браслетов - не реже 1 раза в год. Для проведения калибровки рекомендуется использовать калибратор тестер-стендов Vermason 222547.
