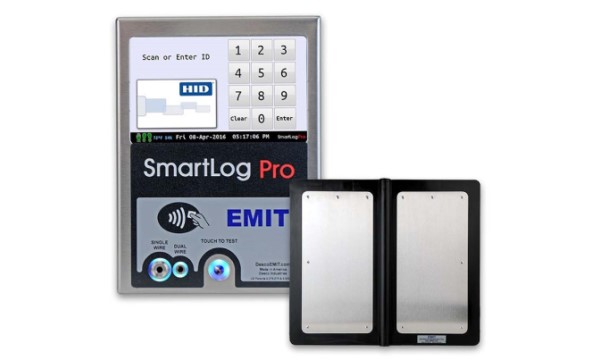

Тестер-стенд SmartLog Pro® модель EMIT 50780 проверяет функциональность антистатического браслета и обуви оператора, регистрирует результаты проверки и контролирует доступ к защищенной от электростатических разрядов зоне.
Система SmartLog Pro® обеспечивает проверку антистатического браслета согласно IEC 61340-5-1, пункт A.1, и проверку антистатической обуви, согласно IEC 61340-5-1, пункт A.2, с верхним пределом < 3.5x10E7 Ом.
По умолчанию установлены следующие пределы:
- Антистатический браслет: от 750 кОм до 10 МОм;
- Антистатическая обувь: от 750 кОм до 35 МОм.
Все операции по проверке персональных средств заземления оператора заносятся в базу данных для соответствия требованиям ANSI/ESD S20.20, для постоянного контроля качества. Каждая запись в журнале включает идентификацию оператора, результаты проверки, измерения сопротивления, время, температуру и влажность. Идентификация оператора и контроль доступа инициируются встроенным бесконтактным считывателем HID OMNIKEY®, сканером штрих-кода или сенсорной клавиатурой. Контроль доступа в защищенную от электростатического разряда область может быть дополнительно усилен с помощью релейного терминала SmartLog Pro®. Его можно подключить к электронному дверному замку или турникету, чтобы предоставить доступ только тем, кто предварительно успешно прошел определенные виды проверки персональных средств заземления и получил разрешение на вход в защищенную от электростатических разрядов зону.
Система SmartLog Pro® предлагает три метода идентификации оператора: бесконтактный считыватель HID OMNIKEY®, сканер штрих-кода и сенсорная клавиатура. Пятидюймовый цветной сенсорный экран обеспечивает интуитивно понятный пользовательский интерфейс для удобной работы теста и четкой индикации результатов проверки.
Среднее время проверки оператора составляет 2 секунды. Внутренняя флэш-память позволяет операторам продолжать использовать тестер даже в случае сбоя в локальной сети. Все результаты проверок будут загружены в базу данных после восстановления сетевого подключения.
Программное обеспечение TEAM5 может генерировать автоматические отчеты, которые могут быть отправлены по электронной почте для отслеживания краткосрочных и долгосрочных корректирующих действий. Пределы и параметры проверок (например: только для антистатического браслета, только антистатическая обувь, браслет и обувь и т.д.) могут быть настроены с помощью программного обеспечения в соответствии с особыми требованиями, действующими на вашем предприятии. Оно имеет набор надежных функций управления сотрудниками, которые позволяют автоматически отслеживать время отпуска сотрудников, смены и назначения в отделах, а также обучение по вопросам защиты от электростатических разрядов. Тестер-стенд SmartLog Pro® откалиброван в соответствии со стандартами NIST.
Основные характеристики тестер-стенда SmartLog Pro® проверки браслетов и обуви, модель EMIT 50780:
- Тип - Тестер-стенд проверки антистатических браслетов и антистатической обуви, с выходным сигналом, система сбора данных, система управления контролем доступа в зону защищенную от ЭСР.
- Нижняя граница сопротивления по умолчанию: 750 кОм.
- Нижняя граница сопротивления настраиваемая: 100 кОм.
- Верхняя граница сопротивления по умолчанию: 35 МОм.
- Верхняя граница сопротивления настраиваемая: 10 МОм, 100 МОм, 1 ГОм.
- Разъем для подключения однопроводных (одноконтурных) антистатических браслетов.
- Разъем для подключения двухконтурных (двухпроводных) антистатических браслетов.
- Напольная пластина на две ступни для проверки антистатической обуви.
- Дисплей с сенсорным экраном: отображает клавиатуру, время, дату, температуру, влажность, командные запросы, результаты проверки и настройки.
- Встроенный считыватель HID OMNIKEY® Proximity: пользователи могут начать тестирование, поднеся бейдж с картой к символу бесконтактного считывателя. Считыватель HID OMNIKEY® совместим со следующими форматами: HID Prox®, Indala Prox, MIFARE® Classic, MIFARE DESFire® EV1, iCLASS®. Обратитесь в отдел обслуживания клиентов DESCO (EMIT), если будет использоваться другой формат пропуска.
- CCD сканер штрих-кода: по умолчанию считывает символы штрих-кода 39 и 128. Другие символы штрих-кода доступны по запросу.
- Разъем Ethernet: обеспечивает связь с тестер-стендом SmartLog Pro® по сети.
- Тестер стенд - совместим с программным обеспечением TEAM5.
- Порт USB: используется для сертифицированных EMIT внешних считывателей и аксессуаров.
- Релейный терминал: интегрируется с электронными дверными замками, освещением, зуммерами и т.д. см. «Релейный терминал» на стр.8, для получения дополнительной информации.
- Материал корпуса - металл.
- Питание - 5 В (AC/DC, адаптер питания).
- Габаритные размеры: 17.1 x 12.7 x 4.4 см.
- Масса: 0.8 кг.
- Производство - США.
Комплект поставки тестер-стенда SmartLog Pro® проверки браслетов и обуви, модель EMIT 50780:
- Тестер-стенд SmartLog Pro® - 1 шт.
- Монтажный кронштейн – 1 шт.
- Двойная напольная пластина – 1 шт.
- Адаптер питания, 5VDC 3.0A, центр положительный, со сменными штекерами (Северная Америка, Великобритания / Азия, Европа) – 1 комплект.
- Кабель подключения напольной пластины, 1.9 м – 1 шт.
- Заземляющий шнур – 1 шт.
- винт с накатанной головкой – 1 шт.
- Монтажный анкер – 2 шт.
- Крепежный винт – 2 шт.
- Стяжка – 2 шт.
- Узел плунжера и пружины для адаптера на 10 мм для браслета – 1 шт.
- Сертификат калибровки – 1 шт.
- Инструкция по эксплуатации на русском языке – 1 шт.
Калибровка тестер-стенда SmartLog Pro® проверки браслетов и обуви, модель EMIT 50780:
Частота повторной калибровки должна основываться на критическом характере тех предметов, чувствительных к электростатическому разряду, и риске отказа защитного оборудования и материалов от электростатического разряда. В целом, EMIT (DESCO) рекомендует проводить калибровку ежегодно.
Используйте калибратор EMIT 50424 и измерительный электрод EMIT 50784 для периодической проверки (раз в 6-12 месяцев) тестер-стенда SmartLog Pro®. Калибратор можно использовать для проверки пределов тестирования SmartLog Pro®, без демонтажа и удаления с места эксплуатации.
Техническое обслуживание тестер-стенда SmartLog Pro® проверки браслетов и обуви, модель EMIT 50780:
Для поддержания оптимальной производительности, очистка должна выполняться на регулярной основе. Используйте 99% изопропиловый спирт, для очистки напольной пластины и кнопки «тест». Другие чистящие средства могут оставлять остатки на этих поверхностях.
Варианты установки (монтажа) тестер-стенда SmartLog Pro® проверки браслетов и обуви, модель EMIT 50780:
Тестер-стенд имеет настенную пластину, которая крепится на стену в непосредственной близости от входа в зону защищенную от электростатических разрядов. Сам тестер помещается в крепление на настенной пластине и соединятся проводом с настенной пластиной. Напольная пластина для проверки обуви размещается на полу, под тестер-стендом и соединяется с настенной пластиной прямым проводом, входящим в комплект тестер-стенда. Также возможно размещение на турникете, на вертикальной напольной стойке, которые в стандартный комплект поставки не входят.
