Тестер-стенд для проверки браслета и обуви ТС-2 встроенный в турникет
Чтобы гарантировать корректное функционирование тестера ТС-2Т рекомендуется проводить его проверку и калибровку. Для проверки необходимо использовать прибор калибратор КС-1.
Калибровка тестера ТС-2Т проводится по методике калибровки ТС-2Т.00.00.000 МК
Рекомендуемая периодичность калибровки тестера ТС-2Т три года, а также по мере необходимости.
Калибровку рекомендуется проводить после ремонта, продолжительного хранения (более одного года) или продолжительного пребывания при предельных температурах (несколько месяцев).
В тестере нет никаких пользовательских настроек. Рекомендуется ежегодная калибровка при помощи калибратора КС-1. Калибровка при помощи этого прибора полностью соответствует всем стандартам для одноконтурных систем антистатической защиты. Прибор предназначен для калибровки без демонтажа тестера ТС-2, что сокращает до минимума время простоя оборудования.

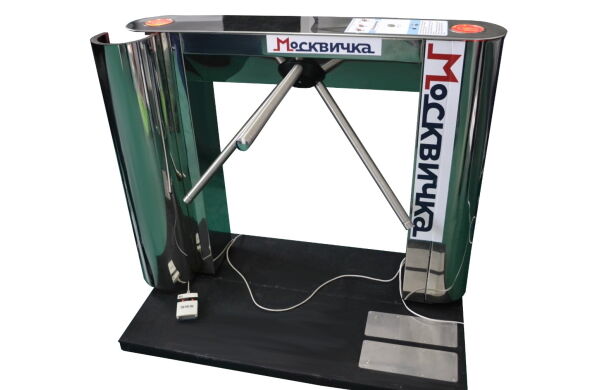

Тестер ТС-2Т состоит из турникета, выполняющего функцию допуска персонала. Встроенный в турникет тестер проверки сопротивления антистатической обуви и браслета персонала осуществляет контроль допуска в защищенную от электростатического разряда (ЕSD).
Для контроля сопротивления обуви используется подложка для обуви, укладываемая на полу в проходе и соединяемая с контрольной платой тестера ТС-2Т двумя шнурами соединительными с гарнитурой CE-810-2.
Электромеханический турникет предназначен для управления потоками людей в помещениях и проходных.
Турникет управляется с пульта дистанционного управления (ПДУ) или системой контроля и управления доступа (СКУД) и обеспечивает пропуск в любом из двух направлений.
Турникет используется со штангой «антипаника».
Турникет состоит корпуса, поворотного механизма с тремя штангами, двумя индикаторами состояния турникета и считывателями, а также блоком управления, установленным во второй стойке корпуса и пультом управления (ПДУ).
Для более подробного изучения устройства и принципа работы самого турникета необходимо ознакомиться с паспортом на турникет.
 |
 |
Технические характеристики
|
|
Наименования показателей |
Значения |
|
|
Диапазоны измерения сопротивления: |
|
|
Браслет антистатический |
от 750кОм до 35 МОм |
|
|
Обувь антистатическая |
От 95 кОм до 100 МОм |
|
|
1 |
Точность измерения |
±10% |
|
2 |
Напряжение питания, В |
От блока питания турникета |
|
3 |
Выходной ток, мкА, не более |
100 |
|
4 |
Диапазон рабочих температур, ºС |
от +10 до +35 |
|
5 |
Площадка контактная под обувь, двойная, шт. |
1 |
|
5.1 |
Размер подложки, мм |
320×420×13 |
|
5.2 |
Размер контактной площадки, мм |
150×350×1 |
|
6 |
Кнопка металлическая, контактная, для тестирования, встроенная в панель турникета, шт. |
1 |
|
7 |
Индикаторы состояния обуви и браслетов, встроенные в панель турникета, шт. |
3 |
|
8 |
Питание тестера и турникета в целом от сети переменного тока, В |
220 |
|
9 |
*Габаритные размеры, мм |
1230×230×1020 |
|
10 |
Масса комплекта, кг |
62 |
*Примечание. Ширина указана без установки штанг турникета.
Режимы работы индикаторов тестера ТС-2Т, отражающих состояния обуви и браслетов. Дополнительно к световой сигнализации режим «НОРМА» добавляется звуковой сигнал зуммера.
|
|
Показатель тестера |
Светоиндикатор |
Режим работы индикатора |
Параметры |
|
Тестирование браслета наручного |
||||
|
1 |
«Проход запрещен» («НИЖЕ») |
Красный |
Светится |
740×103 Ом ±5% |
|
2 |
«Проход разрешен» («НОРМА») |
Зеленый |
Светится |
От 750×103 Ом до 35×106 Ом |
|
3 |
«Проход запрещен» («ВЫШЕ») |
Красный |
Светится |
35,5×106 Ом ±3% |
|
Тестирование обуви |
||||
|
1 |
«Проход запрещен» («НИЖЕ») |
Красный |
Светится |
90×103 Ом ±5% |
|
2 |
«Проход разрешен» («НОРМА») |
Зеленый |
Светится |
От 95×103 Ом до 100×106 Ом |
|
3 |
«Проход запрещен» («ВЫШЕ») |
Красный |
Светится |
95×106 Ом ±3% |
