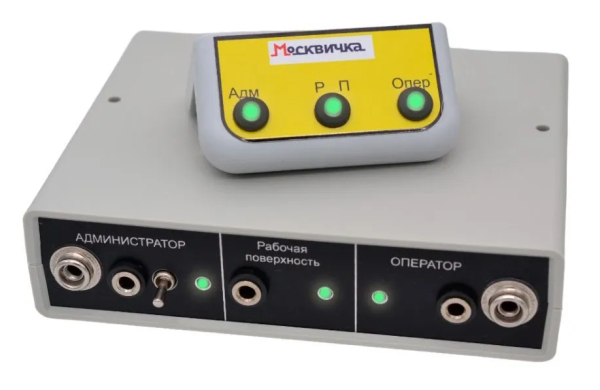

Тестер модели ТНМ-1 производства НПО «ДиОД» предназначен для непрерывного контроля функционирования антистатических браслетов и рабочей поверхности в реальном времени на местах непосредственной эксплуатации в участках, защищенных от электростатических разрядов. Тестер полностью устраняет необходимость в периодических испытаниях и учета антистатических браслетов и ковриков (рабочей поверхности). Корпус тестера может быть закреплен под столешницей рабочего места оператора, на переднем крае столешницы так, чтобы его светодиоды были хорошо видны оператору.
Назначение
Тестер ТНМ-1 является программно-технологическим комплексом, который обеспечивает стабильный непрерывный мониторинг цепи заземления: наличие соединения антистатического браслета оператора и администратора, а также контролирует величину сопротивления рабочей поверхности.
Тестер ТНМ-1 в режиме реального времени будет гарантировать, что сотрудник через ESD браслет эффективно заземлен. В случае, если будет обнаружен ненадежный прижим, плохой контакт или разрыв провода заземления, тестер мгновенно начнет издавать звуковой и световой (красный) сигнал, оповещения для пользователя и администратора о наличии проблемы.
Прибор имеет три входа: два входа для подключения антистатических браслетов оператора (монтажника) и администратора, а третий вход для подключения антистатического рабочего пространства (коврика).
Функции
- Проверка целостности антистатических браслетов (как оператора (монтажника), так и администратора (проверяющего);
- Контроль подключения сотрудника к системе заземления и ее исправность;
- Контроль за антистатическими настольными ковриками (покрытием рабочего пространства);
- Проверка заземления рабочего места;
- Контроль всех соединительных проводов и узлов (наличие сопротивления, исправность проводов и т.д.);
- Напряжение питания тестера 9В постоянного тока. Тестер запитывается от сети переменного тока напряжением 220В через адаптер 220/9В
Комплектация
- Прибор Тестер непрерывного контроля;
- Сертификат о калибровке;
- Табло выносное ТНМ-1;
- Блок питания, адаптер 220/9В;
- Патч-корд UTP, кабель соединяющий прибор с выносным табло;
- Шнур соединительный - гарнитура заземления коврика CE-810-2;
- Шнур заземления, провод соединяющий прибор с контуром заземления;
- Комплект соединителей.
